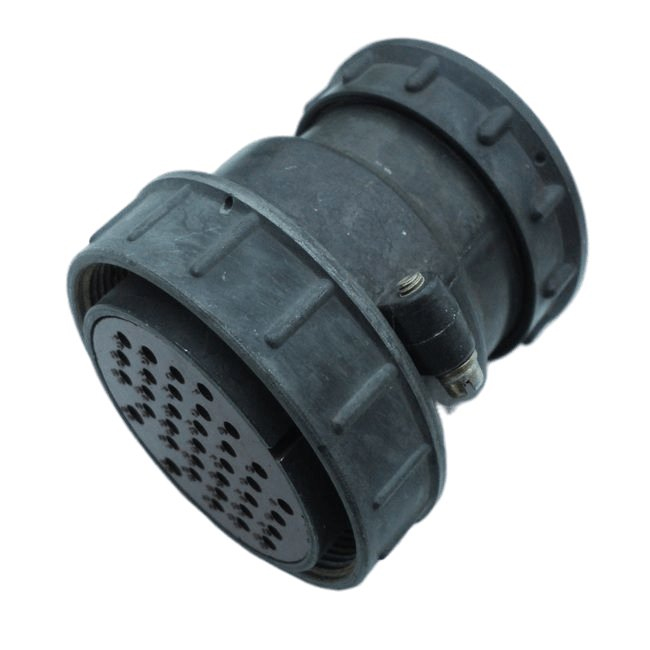

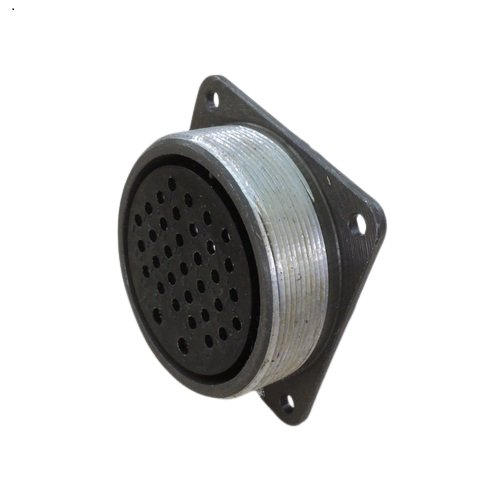

ШР55СК35НГ3 РОЗЕТКИ 2015г

Цена:

3250 ₽

В наличии: 21 шт.

Технические характеристики

ШР55СК35НГ3 — это приборная розетка цилиндрического соединителя серии ШР55 с угловым патрубком.

Применение

Предназначена для работы в электрических цепях радиоэлектронной и радиотехнической аппаратуры как соединитель общего назначения. Используется для объемного монтажа в условиях переменного тока частотой до 3 МГц и постоянного тока при напряжении до 850 В (амплитудное значение). Подходит для внутреннего и наружного применения в климатическом исполнении УХЛ (при защите от пыли и воды).

Характеристики

Общее количество контактов — 35 (33 шт. диаметром 1,5 мм, 2 шт. диаметром 3,5 мм). Максимальная токовая нагрузка на одиночный контакт — 20 А для ?1,5 мм и 50 А для ?3,5 мм, общая нагрузка до 344 А. Сопротивление контактов не более 2,5 мОм (?1,5 мм) и 0,75 мОм (?3,5 мм), сопротивление изоляции ?5000 МОм.

Рабочая температура от -60°C до +60°C, выдерживает вибрацию 1–5000 Гц (до 300 м/с?), удары до 5000 м/с? (одиночные) и 350 м/с? (многократные). Количество сочленений-расчленений — 500, наработка ?1000 часов, срок хранения 15 лет. Покрытие контактов — серебро или никель, вид сочленения резьбовой, поляризация одношпоночная.

Описание

Назначение изделия

ШР55СК35НГ3 — это приборная розетка цилиндрического соединителя серии ШР55 с угловым патрубком. Устройство предназначено для работы в электрических цепях радиоэлектронной и радиотехнической аппаратуры как соединитель общего назначения. Розетка используется для объемного монтажа в условиях переменного тока частотой до 3 МГц и постоянного тока при напряжении до 850 В (амплитудное значение).

Изделие подходит для внутреннего и наружного применения в климатическом исполнении УХЛ при условии защиты от пыли и воды. Конструкция с угловым патрубком обеспечивает удобство подключения кабеля в ограниченном пространстве и позволяет оптимизировать трассировку проводников внутри корпусов аппаратуры.

Технические характеристики

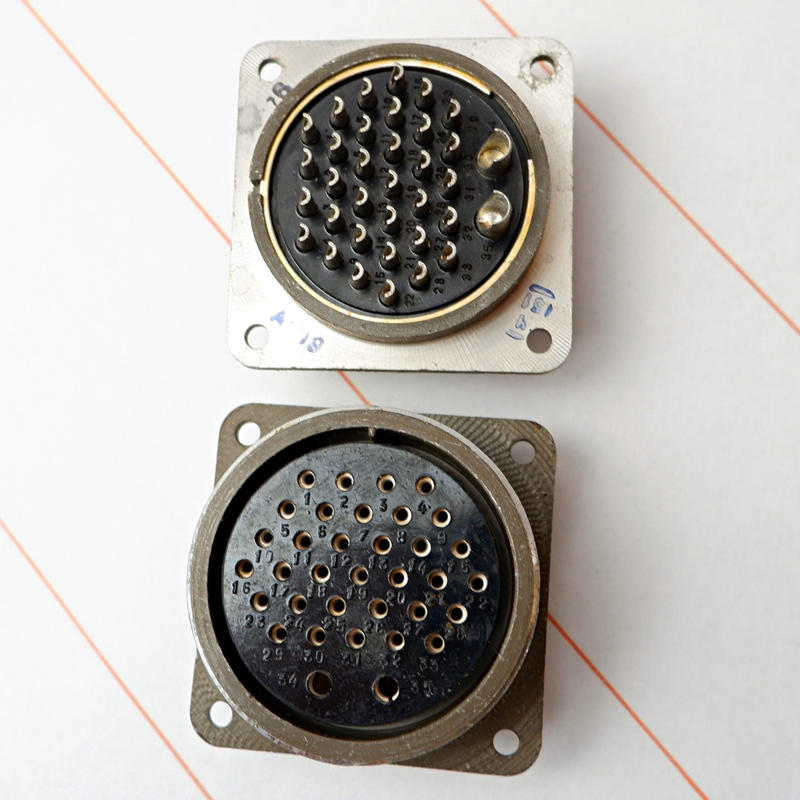

Соединитель оснащен 35 контактами: 33 контакта диаметром 1,5 мм и 2 контакта диаметром 3,5 мм. Такая комбинация позволяет одновременно передавать сигнальные и силовые цепи в рамках одного разъема. Максимальная токовая нагрузка на одиночный контакт составляет 20 А для контактов диаметром 1,5 мм и 50 А для контактов диаметром 3,5 мм. Суммарная допустимая нагрузка достигает 344 А.

Электрические параметры контактных пар подтверждены следующими значениями:

Сопротивление контактов — не более 2,5 мОм для контактов диаметром 1,5 мм
Сопротивление контактов — не более 0,75 мОм для контактов диаметром 3,5 мм
Сопротивление изоляции — не менее 5000 МОм

Покрытие контактов выполнено из серебра или никеля, что обеспечивает стабильное переходное сопротивление и защиту от окисления. Вид сочленения — резьбовой, поляризация — одношпоночная, исключающая неправильное соединение ответных частей.

Условия эксплуатации и надежность

Розетка рассчитана на работу в широком диапазоне температур от минус 60 до плюс 60 градусов Цельсия. Изделие выдерживает вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате. Ударная стойкость составляет до 5000 метров на секунду в квадрате при одиночных ударах и до 350 метров на секунду в квадрате при многократных воздействиях.

Ресурсные показатели соединителя:

Количество сочленений-расчленений — 500 циклов
Наработка — не менее 1000 часов
Срок хранения — 15 лет

Данные характеристики подтверждают пригодность ШР55СК35НГ3 для применения в стационарной и подвижной аппаратуре, эксплуатируемой в жестких условиях. Резьбовое сочленение гарантирует надежный электрический контакт и защиту от самопроизвольного разъединения при вибрациях. Артикул изделия — 51910, год выпуска документации — 2015.
