Назначение и область применения

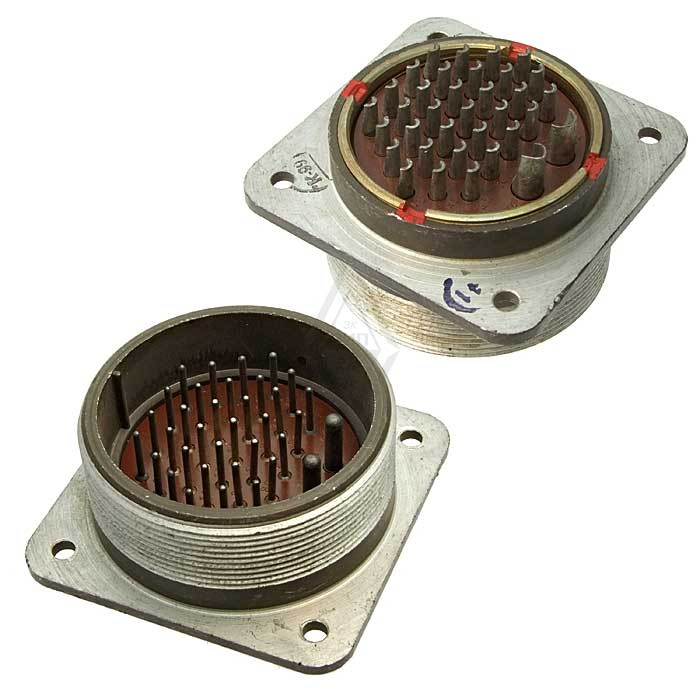

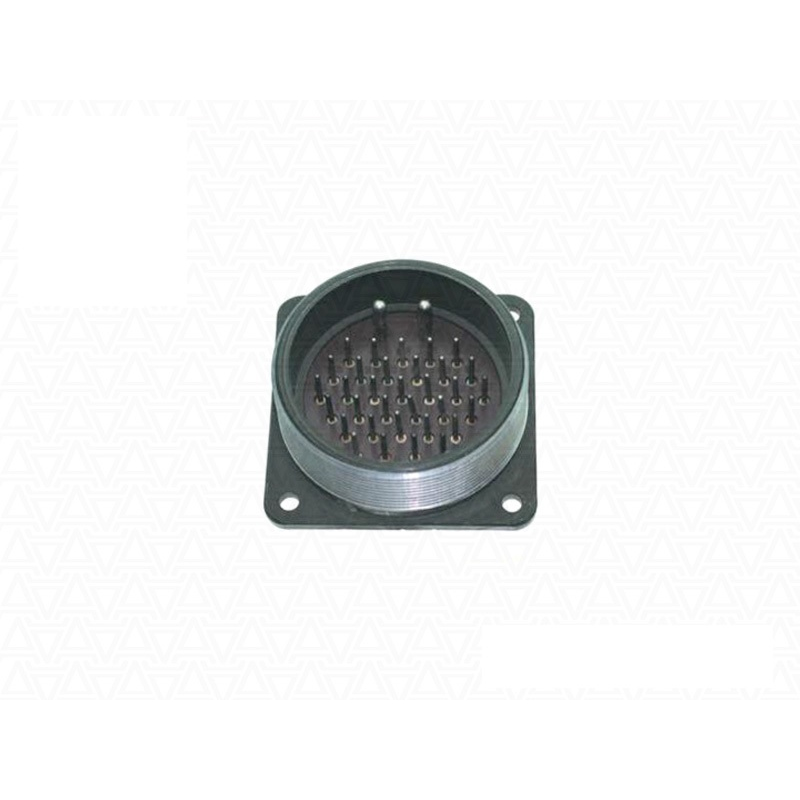

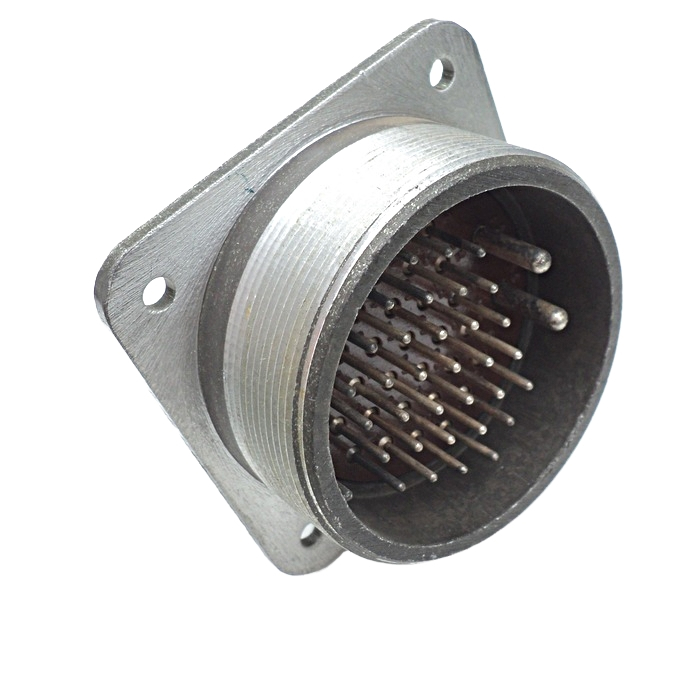

ШР55СК35ЭШ3 — это вилка приборная (блочная часть) низкочастотного цилиндрического соединителя общего назначения с 35 контактами. Устройство предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Соединитель применяется в радиоэлектронной и радиотехнической аппаратуре, в том числе во внутренних и наружных установках при условии защиты от пыли и влаги. Климатическое исполнение — УХЛ, что допускает эксплуатацию в умеренном и холодном климате. Изделие подходит для объемного монтажа с резьбовой фиксацией, обеспечивая надежное механическое крепление и стабильное электрическое соединение.

Подтверждённые технические особенности

Конструкция вилки рассчитана на работу с контактами двух типоразмеров. Максимальный рабочий ток составляет до 35 А на контакт диаметром 3,5 мм, а для контактов диаметром 1,5 мм допустимый ток — до 20 А. Такое сочетание позволяет использовать одно изделие в цепях с различными нагрузочными характеристиками.

Рабочий диапазон температур охватывает значения от минус 60 до плюс 60 градусов Цельсия. С учетом перегрева контактов верхняя граница расширяется до плюс 110 градусов Цельсия, что подтверждает устойчивость к тепловым нагрузкам при длительной эксплуатации.

Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм, что гарантирует низкие токи утечки и высокую электробезопасность.

Стойкость к механическим воздействиям

• Синусоидальная вибрация в диапазоне от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате.
• Одиночный удар с ускорением 5000 метров на секунду в квадрате.
• Многократный удар с ускорением 350 метров на секунду в квадрате.

Эксплуатационные параметры

• Наработка на отказ — минимум 1000 часов.
• Количество циклов сочленения-расчленения — 500.
• Срок сохраняемости — 15 лет.
• Пониженное атмосферное давление — до 1,3 на 10 в минус четвёртой степени Паскаля (10 в минус шестой степени миллиметров ртутного столба).

Особенности монтажа и совместимость

ШР55СК35ЭШ3 относится к серии ШР55 и предназначена для установки в качестве блочной части соединителя. Резьбовая фиксация обеспечивает плотное прилегание к ответной кабельной части и исключает самопроизвольное разъединение при вибрационных и ударных нагрузках. Объемный монтаж позволяет подключать провода непосредственно к контактным выводам, что упрощает сборку и обслуживание аппаратуры.

Изделие рассчитано на многократное использование в составе стационарного и переносного оборудования. Конструкция ориентирована на применение в профессиональной радиоэлектронной аппаратуре, где важны стабильность параметров и длительный срок службы в широком диапазоне внешних воздействий.

Артикул: 51913. Год выпуска: 2015.
