Назначение и область применения

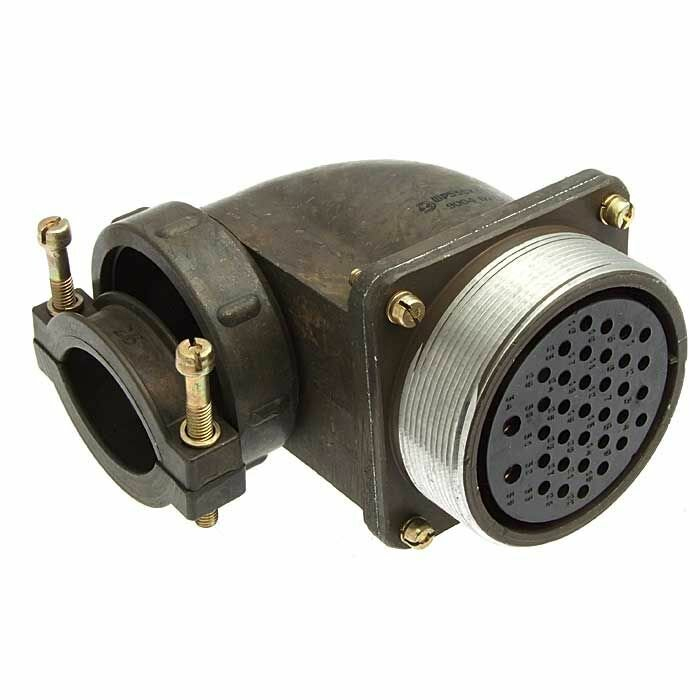

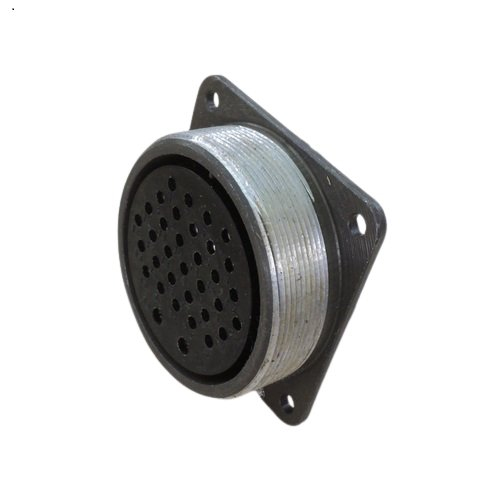

ШР55СК35ЭГ3 представляет собой приборную розетку цилиндрического низкочастотного соединителя серии ШР. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Розетка используется в радиоэлектронной и радиотехнической аппаратуре для надёжного соединения экранированных или неэкранированных кабелей. Конструкция рассчитана на применение в приборах с объёмным монтажом.

Соединитель допускает эксплуатацию в условиях умеренного и холодного климата (УХЛ), включая внутреннее и наружное размещение при обеспечении защиты от пыли и влаги. Изделие выпущено в 2015 году, артикул — 51912, относится к категории ШР55.

Технические характеристики

Розетка ШР55СК35ЭГ3 имеет следующие подтверждённые параметры:

• Количество контактов: 35, из них 33 контакта диаметром 1,5 мм рассчитаны на ток 20 А, 2 контакта диаметром 3,5 мм — на ток от 40 до 50 А.
• Максимальная общая токовая нагрузка: 344 А.
• Сопротивление изоляции: не менее 5000 МОм.
• Ресурс: 500 циклов сочленений-расчленений.
• Наработка: не менее 1000 часов.
• Диапазон рабочих температур: от минус 60 до плюс 60 градусов Цельсия.
• Допустимая влажность: до 98 процентов при температуре плюс 25 градусов Цельсия.
• Устойчивость к вибрации: диапазон частот от 1 до 5000 Гц при ускорении 300 метров на секунду в квадрате.
• Устойчивость к ударам: до 5000 метров на секунду в квадрате.
• Срок хранения: 15 лет.

Конструктивные особенности

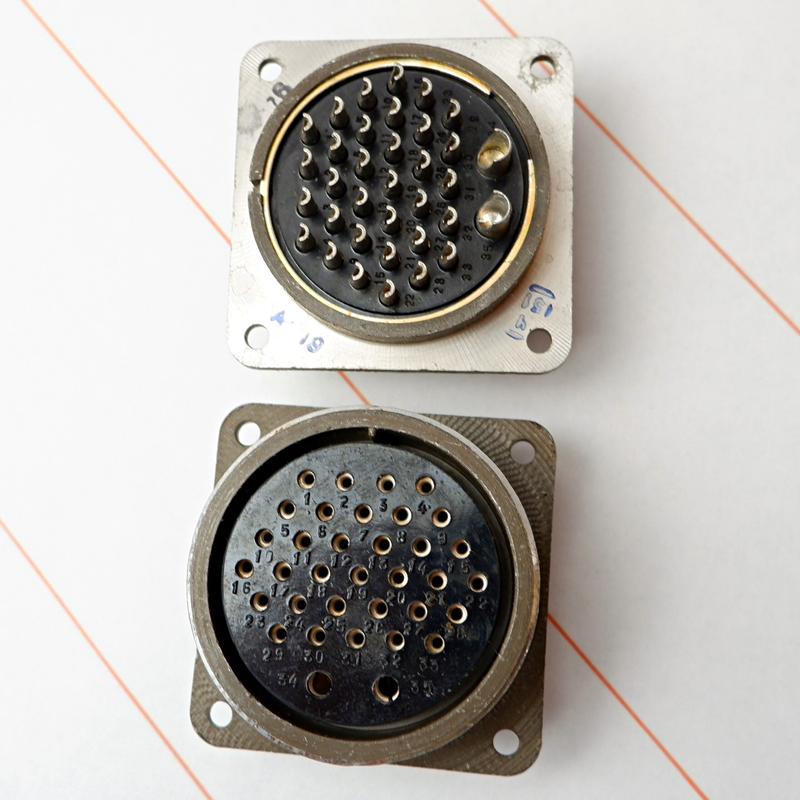

Соединитель выполнен в цилиндрическом исполнении и относится к низкочастотным разъёмам серии ШР. Приборная розетка предназначена для установки на корпуса радиоэлектронной аппаратуры и обеспечивает сочленение с ответной кабельной частью. Контактная группа разделена по типоразмерам: основная часть контактов рассчитана на умеренные токи, два усиленных контакта диаметром 3,5 мм предусмотрены для силовых цепей с повышенной нагрузкой.

Материалы и покрытия контактов обеспечивают стабильное сопротивление изоляции не менее 5000 МОм в заданных климатических условиях. Изделие сохраняет работоспособность при вибрационных и ударных воздействиях, что подтверждается соответствующими характеристиками. Общая токовая нагрузка розетки достигает 344 А при условии равномерного распределения токов по контактам.

Условия монтажа и эксплуатации

Розетка ШР55СК35ЭГ3 рассчитана на применение в аппаратуре с объёмным монтажом, где требуется прочное и стабильное электрическое соединение. Конструкция допускает подключение как экранированных, так и неэкранированных кабелей. При наружном применении необходимо обеспечить защиту от прямого попадания пыли и влаги, поскольку класс защиты корпуса не указан производителем и должен обеспечиваться конструкцией конечного прибора.

Температурный диапазон от минус 60 до плюс 60 градусов Цельсия позволяет использовать соединитель в составе оборудования, эксплуатируемого в холодных климатических зонах, а также в отапливаемых помещениях. Ресурс в 500 циклов сочленений-расчленений достаточен для приборов, не требующих частой коммутации. Заявленная наработка не менее 1000 часов подтверждает пригодность изделия для длительной непрерывной работы в составе радиоэлектронной аппаратуры.

Комплектация и хранение

Изделие поставляется как самостоятельная единица — приборная розетка. Ответные части соединителя, кабельные вводы и монтажные элементы в комплект не входят. Срок хранения составляет 15 лет при соблюдении условий, исключающих механические повреждения и воздействие агрессивных сред. Перед монтажом рекомендуется проверить целостность контактов и состояние изоляторов. После длительного хранения перед установкой в аппаратуру следует убедиться в отсутствии окисления контактных поверхностей.
