Назначение и область применения

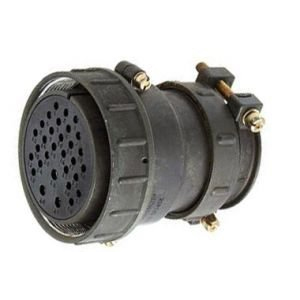

Розетка ШР55СК31НГ3 относится к серии низкочастотных цилиндрических соединителей ШР, предназначенных для объёмного монтажа в радиоэлектронной и радиотехнической аппаратуре общего назначения. Изделие применяется в цепях постоянного и переменного тока с частотой до 3 МГц при амплитудном напряжении до 850 В.

Розетка является приборной (блочной) частью соединителя и рассчитана на монтаж на панели или корпусе аппаратуры. Подключение выполняется неэкранированным кабелем. Допускается эксплуатация как внутри, так и снаружи прибора при наличии внешней защиты от запыления и увлажнения.

Расшифровка обозначения

Маркировка ШР55СК31НГ3 содержит полную информацию о конструкции и исполнении изделия:

• ШР — тип низкочастотного цилиндрического соединителя.
• 55 — условный размер корпуса разъёма.
• СК — конструктивное исполнение приборной (блочной) части: с угловым патрубком.
• 31 — количество контактов в розетке.
• Н — вид гайки патрубка: для неэкранированного кабеля (в отличие от Э для экранированного).
• Г — вид контактов: розетка (вилка обозначается Ш).
• 3 — обозначение сочетания контактов: конкретный набор диаметров и количество контактов диаметром 1,5 / 2,5 / 3,5 мм и других по типовой серии ШР‑31.

Технические особенности

Соединители серии ШР55 рассчитаны на работу в цепях постоянного и переменного тока с частотой до 3 МГц при амплитудном напряжении до 850 В. По типовым сериям ШР‑31 для контактов диаметром 1,5 мм допустимый рабочий ток составляет порядка 7 А на контакт, а максимальный ток всей розетки при 31 контакте может быть существенно выше за счёт больших диаметров части контактов.

Сочленение с вилкой — резьбовое, с одношпоночной поляризацией корпусов для правильной ориентации. Покрытие контактов — серебро или никель. Типовое сопротивление контактов в нормальных условиях — не более единиц мОм на контакт, сопротивление изоляции — не менее 5000 МОм.

Разъём рассчитан на несколько сотен циклов сочленения‑расчленения (до порядка 500 циклов) и наработку не менее 1000 часов при нормальных условиях. Климатическое исполнение соответствует группе УХЛ для негерметичных соединителей.

Применение и особенности монтажа

Розетка приборная (блочная), с угловым патрубком, рассчитана на монтаж на панели или корпусе аппаратуры с подключением неэкранированного кабеля. Угловой патрубок обеспечивает удобную компоновку проводки в стеснённых условиях корпуса прибора.

При подборе аналогов и сравнении с другими вариантами серии следует учитывать различия в конструктивном исполнении: например, исполнение ПК соответствует приборной части с прямым патрубком, а ЭГ3 — вариант с экранированным кабелем. Розетка ШР55СК31НГ3 отличается именно угловым патрубком и исполнением под неэкранированный кабель, что определяет её применение в аппаратуре общего назначения.
