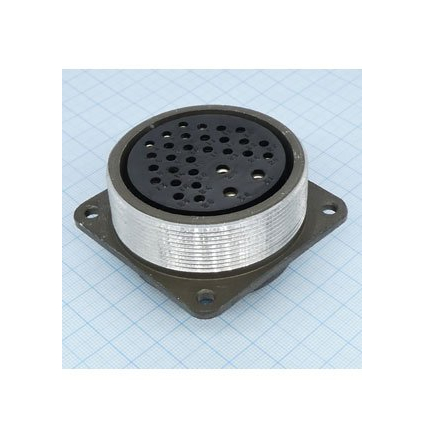

ШР55СК31ЭГ3 РОЗЕТКИ

Цена:

4550 ₽

В наличии: 31 шт.

Технические характеристики

ШР55СК31ЭГ3 — это розетка низкочастотного цилиндрического соединителя серии ШР, предназначенная для надежного соединения электрических цепей в электро- и радиоаппаратуре.

Соединитель работает в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Он негерметичный, с резьбовым соединением, одношпоночной поляризацией корпусов и покрытием контактов серебром.

Имеет 31 контакт: диаметры 1,5 мм (рабочий ток до 7 А), 2,5 мм (до 17,5 А) и 3,5 мм (до 35 А), с хвостовиками для проводов соответствующего сечения.

Расшифровка: ШР — тип; 55 — условный размер корпуса; СК — с угловым патрубком для кабельной части; 31 — число контактов; Э — для экранированного кабеля; Г — розетка; 3 — сочетание контактов.

Климатическое исполнение УХЛ, подходит для внутреннего и наружного монтажа (с защитой от пыли и влаги).

Выдерживает 500 сочленений-расчленений, наработка не менее 1000 часов, срок хранения — 15 лет. Устойчив к вибрации (1–5000 Гц, 300 м/с²), ударам (до 5000 м/с²) и низкому давлению (1,3·10⁻⁴ Па).

Разработан по ТУ НКЦС.434410.504ТУ для применения в промышленной аппаратуре.

Описание

Назначение соединителя ШР55СК31ЭГ3

ШР55СК31ЭГ3 — это розетка низкочастотного цилиндрического соединителя серии ШР, предназначенная для надёжного соединения электрических цепей в электро- и радиоаппаратуре. Изделие применяется там, где требуется механически прочное, разъёмное и поляризованное сочленение кабельной части с приборной частью. Розетка входит в состав соединителей серии ШР и используется в промышленной аппаратуре, собранной по нормативной документации.

Подтверждённые технические особенности

Соединитель работает в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Конструкция негерметичная, с резьбовым соединением, одношпоночной поляризацией корпусов и покрытием контактов серебром. Розетка имеет исполнение с угловым патрубком для кабельной части.

Контактная система насчитывает 31 контакт с хвостовиками для проводов соответствующего сечения:

контакты диаметром 1,5 мм — рабочий ток до 7 А;
контакты диаметром 2,5 мм — рабочий ток до 17,5 А;
контакты диаметром 3,5 мм — рабочий ток до 35 А.

Расшифровка обозначения: ШР — тип соединителя; 55 — условный размер корпуса; СК — исполнение с угловым патрубком для кабельной части; 31 — число контактов; Э — для экранированного кабеля; Г — розетка; 3 — сочетание контактов.

Климатическое исполнение и условия эксплуатации

Изделие выпускается в климатическом исполнении УХЛ. Оно подходит для внутреннего и наружного монтажа при условии защиты от пыли и влаги. Соединитель устойчив к воздействию вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, к ударам с ускорением до 5000 метров на секунду в квадрате и к низкому давлению до 1,3 умноженное на 10 в минус четвёртой степени паскаля.

Ресурс и надёжность

Розетка выдерживает 500 сочленений-расчленений. Наработка составляет не менее 1000 часов, срок хранения — 15 лет. Такие показатели подтверждают пригодность соединителя для аппаратуры, работающей в напряжённых условиях с периодическим подключением и отключением цепей.

Применение

ШР55СК31ЭГ3 разработан по ТУ НКЦС.434410.504ТУ и предназначен для применения в промышленной аппаратуре. Его применяют для коммутации силовых и сигнальных цепей в электро- и радиоаппаратуре, где требуется до 31 контакта разного диаметра и стойкость к механическим и климатическим нагрузкам. Резьбовое соединение и одношпоночная поляризация корпусов исключают самопроизвольное разъединение и неправильное сочленение, а серебряное покрытие контактов обеспечивает стабильное переходное сопротивление.

Комплектация и сведения о товаре

Название: ШР55СК31ЭГ3 РОЗЕТКИ.
Артикул: 51908.
Категория: ШР55.
Производитель: не указано.
Краткое описание из каталога: не указано.
Заполненные характеристики VirtueMart: отсутствуют.
