Назначение и область применения

ШР55СК30НШ1 ВИЛКИ представляет собой приборную вилку низкочастотного цилиндрического соединителя, оснащённую кожухом и прямым патрубком. Изделие относится к соединителям общего назначения и предназначено для использования в радиоэлектронной и радиотехнической аппаратуре. Вилка рассчитана на работу в электрических цепях постоянного, переменного и импульсного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Конструкция соединителя допускает применение как для внутреннего монтажа в климатическом исполнении УХЛ, так и для наружного размещения при условии защиты от пыли, воды, дождя и прямого солнечного излучения. Изделие подходит для коммутации сигнальных и силовых цепей в составе радиоэлектронных блоков, измерительных приборов и промышленного оборудования.

Технические характеристики

Соединитель ШР55СК30НШ1 ВИЛКИ имеет следующие подтверждённые рабочие параметры:

• Рабочий ток на контактах диаметром 1,5 мм — 8 А.
• Диапазон рабочих температур окружающей среды — от минус 60 градусов Цельсия до плюс 60 градусов Цельсия.
• Допустимый перегрев контактов — до плюс 110 градусов Цельсия.
• Пониженное атмосферное давление — 1,3 на 10 в минус четвёртой степени Па.
• Синусоидальная вибрация — диапазон частот от 1 до 5000 Гц при ускорении 300 метров в секунду за секунду.
• Одиночный удар — 5000 метров в секунду за секунду.
• Многократный удар — 350 метров в секунду за секунду.
• Линейная нагрузка — 2000 метров в секунду за секунду.

Указанные параметры обеспечивают устойчивую работу соединителя в условиях механических и климатических воздействий, характерных для радиоэлектронной аппаратуры ответственного применения.

Конструктивные особенности

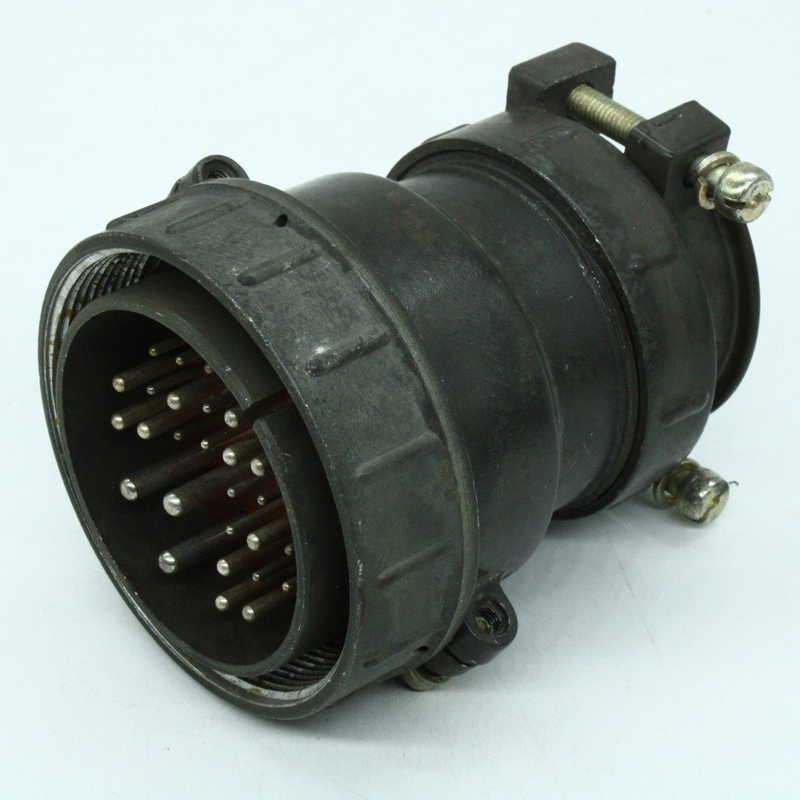

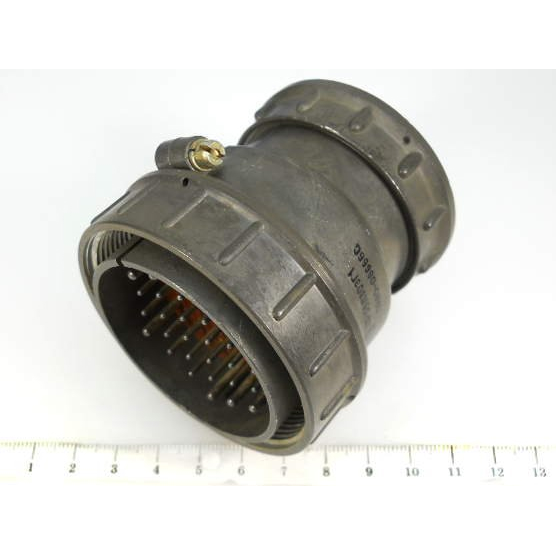

Вилка выполнена в цилиндрическом корпусе с кожухом и прямым патрубком, что обеспечивает удобство монтажа и надёжную фиксацию ответной части соединителя. Приборное исполнение предполагает установку на панель или корпус оборудования с внутренней стороны, при этом патрубок служит для защиты выводов и организации кабельного ввода. Контакты диаметром 1,5 мм рассчитаны на номинальный ток 8 А, что позволяет использовать соединитель в цепях питания и управления средней мощности.

Условия эксплуатации

Изделие сохраняет работоспособность в широком диапазоне внешних воздействий. При наружном применении требуется обеспечить защиту от атмосферных осадков, пыли и прямых солнечных лучей. Соединитель выдерживает значительные вибрационные и ударные нагрузки, что подтверждается приведёнными значениями механической стойкости. Пониженное давление до 1,3 на 10 в минус четвёртой степени Па позволяет эксплуатировать вилку в условиях разреженной атмосферы, характерной для высотной аппаратуры и специализированного оборудования.
