Назначение и область применения

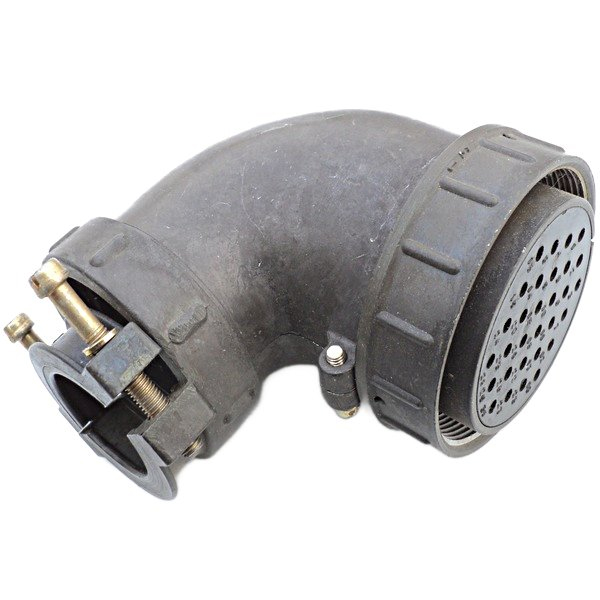

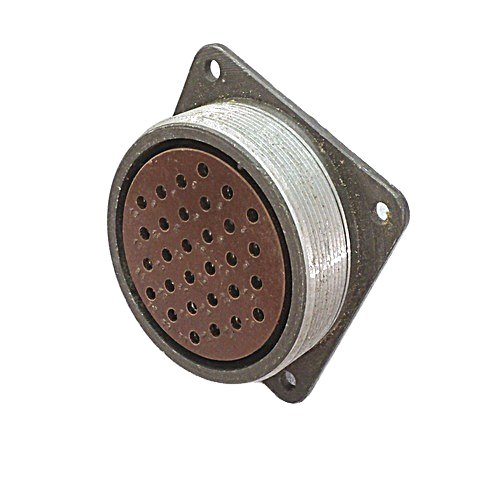

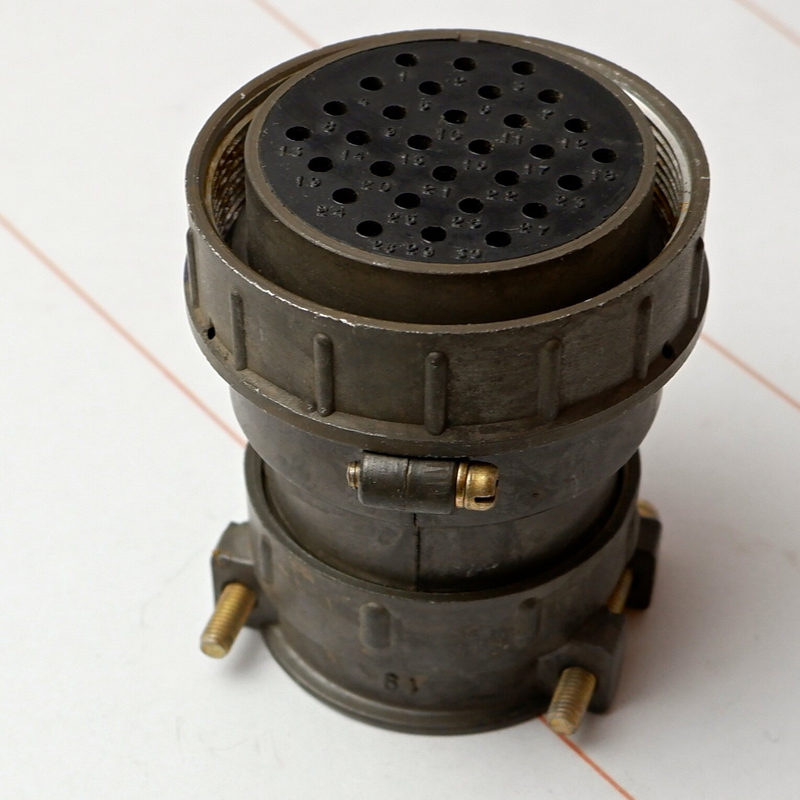

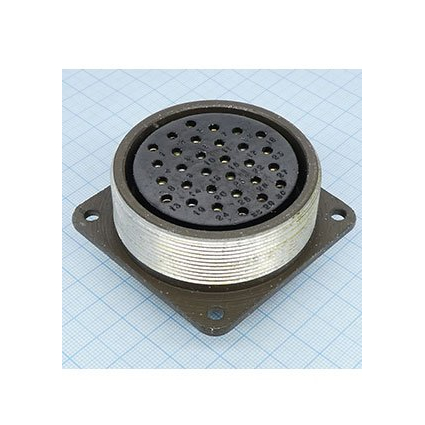

ШР55СК30НГ1 — это приборная розетка цилиндрического соединителя серии ШР55, предназначенная для радиоэлектронной и радиотехнической аппаратуры общего назначения. Изделие применяется во внутренних электрических цепях с рабочей частотой до 3 МГц при напряжении до 850 В постоянного тока. Конструкция рассчитана на объемный монтаж внутри аппаратуры, что обеспечивает удобство подключения и надежную фиксацию ответной части соединителя.

Климатическое исполнение УХЛ допускает эксплуатацию внутри помещений, а также снаружи при условии защиты от пыли и влаги, обеспечиваемой потребителем. Соединитель подходит для стационарного и передвижного оборудования, где требуется многократное сочленение и расчленение электрических цепей.

Технические характеристики

Розетка ШР55СК30НГ1 обладает следующими подтвержденными электрическими и механическими параметрами:

• Рабочий ток: до 8 А на контактах диаметром 1,5 мм и до 20 А на контактах диаметром 2,5 мм.
• Максимальное напряжение постоянного тока — 850 В.
• Сопротивление контактов: до 2,5 мОм для контактов диаметром 1,5 мм и 1 мОм для контактов диаметром 2,5 мм.
• Сопротивление изоляции — не менее 5000 МОм.
• Диапазон рабочих температур: от минус 60 градусов Цельсия до плюс 60 градусов Цельсия, с учетом перегрева контактов до плюс 110 градусов Цельсия.
• Устойчивость к вибрации в диапазоне от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате.
• Устойчивость к ударным нагрузкам: одиночные удары до 5000 метров на секунду в квадрате, многократные удары до 350 метров на секунду в квадрате.
• Количество соединений-расчленений — не менее 500 циклов.
• Минимальная наработка — 1000 часов.
• Срок хранения — 15 лет.

Применение и монтаж

ШР55СК30НГ1 устанавливается на панели или корпуса радиоэлектронных блоков и используется для коммутации внутренних цепей питания, сигнальных линий и управления. Благодаря цилиндрической конструкции и приборному типу исполнения, розетка обеспечивает плотное и стабильное соединение с вилкой ответной части, исключая самопроизвольное расчленение при вибрационных и ударных нагрузках.

Изделие подходит для аппаратуры, работающей в жестких климатических условиях, включая пониженные температуры до минус 60 градусов Цельсия. При наружной установке необходимо предусмотреть дополнительную защиту от прямого попадания пыли и влаги, поскольку степень защиты оболочки не является герметичной без применения потребительских уплотнений или кожухов.

Эксплуатационные ограничения

При использовании розетки следует учитывать, что максимальный рабочий ток зависит от диаметра установленных контактов. Для контактов диаметром 1,5 мм допустимый ток составляет до 8 А, для контактов диаметром 2,5 мм — до 20 А. Превышение указанных значений может привести к перегреву контактных пар и сокращению срока службы соединителя.

Рабочее напряжение не должно превышать 850 В постоянного тока. Частота электрических сигналов ограничена значением 3 МГц. При эксплуатации в условиях повышенной вибрации необходимо обеспечивать надежное крепление корпуса розетки к несущей конструкции аппаратуры.
