Назначение и область применения

ШР55СК30ЭГ1 представляет собой блочную розетку-соединитель из серии отечественных цилиндрических низкочастотных разъёмов типа ШР. Устройство предназначено для соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжный многократный электрический контакт между проводами, кабелями, узлами и блоками.

Разъём рассчитан на работу в сетях постоянного, переменного и импульсного тока частотой до примерно 3 МГц при максимальном напряжении до 850 В. Благодаря конструктивным особенностям и применяемым материалам розетка может использоваться при наружном применении при условии дополнительной защиты от пыли и влаги, что расширяет сферу её использования в аппаратуре, эксплуатируемой вне закрытых помещений.

Климатическое исполнение соответствует умеренному и холодному климату с рабочим диапазоном температур обычно от −60 до +70 °C и допустимой влажностью порядка до 98 процентов при температуре +25 °C. Это делает разъём пригодным для применения в аппаратуре, работающей в сложных температурных условиях, включая районы с холодным климатом.

Конструктивные особенности

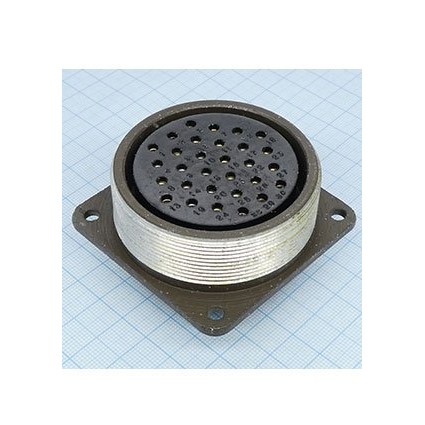

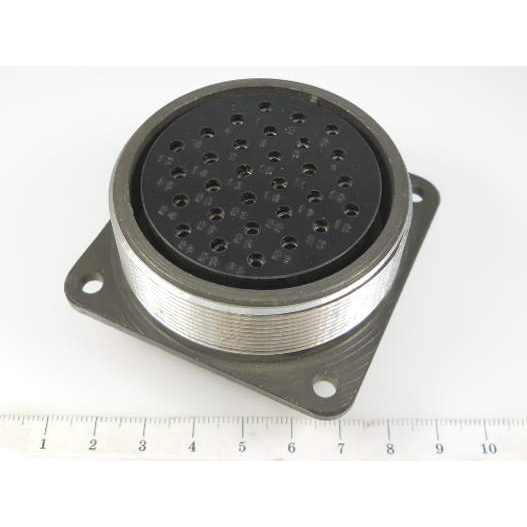

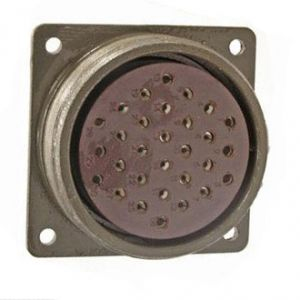

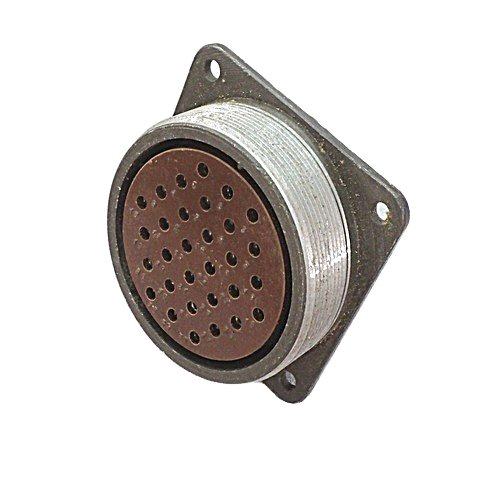

Розетка ШР55СК30ЭГ1 имеет цилиндрический корпус нормального габарита условного размера 55 и рассчитана на 30 контактов-гнёзд. Способ монтажа — на блок, то есть приборный вариант установки, при котором розетка закрепляется на корпусе или панели оборудования. Фиксация сочленения с ответной частью — резьбовая, что обеспечивает надёжное соединение и предотвращает самопроизвольное расчленение под воздействием вибраций.

Корпус, как правило, выполнен из алюминиевого сплава с оксидированием, что придаёт ему достаточную механическую прочность и защищает поверхность от коррозии. Изолятор изготовлен из карболита или аналогичного материала, обеспечивающего необходимые диэлектрические свойства и стойкость к нагреву.

Контакты розетки имеют два типоразмера по диаметру: 1,5 и 2,5 миллиметра. Типичный рабочий ток на контакт составляет примерно от 8 до 20 ампер в зависимости от диаметра контакта. Сопротивление контакта для контактов диаметром 2,5 миллиметра находится в диапазоне единиц миллиом, что обеспечивает малые потери в месте соединения.

Эксплуатационные параметры и надёжность

Разъём ШР55СК30ЭГ1 рассчитан на многократные сочленения и расчленения — порядка нескольких сотен коммутаций без потери качества электрического соединения. Устройство выдерживает значительные линейные и ударные ускорения до нескольких сотен метров в секунду в квадрате, а также акустические нагрузки, что позволяет использовать его в условиях вибраций и ударов, характерных для промышленного оборудования и транспортной аппаратуры.

К основным эксплуатационным характеристикам розетки относятся следующие параметры:

• Условный размер корпуса — 55, нормальный габарит.
• Количество контактов — 30 гнёзд.
• Диаметры контактов — 1,5 и 2,5 миллиметра.
• Максимальное рабочее напряжение — до 850 вольт.
• Диапазон рабочих частот — до примерно 3 мегагерц.
• Рабочий диапазон температур — от −60 до +70 градусов Цельсия.
• Допустимая относительная влажность — до 98 процентов при +25 градусах Цельсия.
• Типичный рабочий ток на контакт — от 8 до 20 ампер в зависимости от диаметра.

Надёжность и ресурс

Устройство рассчитано на длительный срок хранения и эксплуатации, а ресурс определяется заданным числом сочленений и минимальной наработкой часов. Применение алюминиевого сплава с оксидированием для корпуса и карболитового изолятора обеспечивает стабильность характеристик в течение всего срока службы, включая периоды хранения в неотапливаемых помещениях.

Благодаря сочетанию резьбовой фиксации, прочного корпуса и устойчивости к механическим воздействиям, розетка ШР55СК30ЭГ1 подходит для ответственных узлов аппаратуры, где требуется сохранение электрического соединения в условиях вибраций, ударов и перепадов температур.
