Назначение и область применения

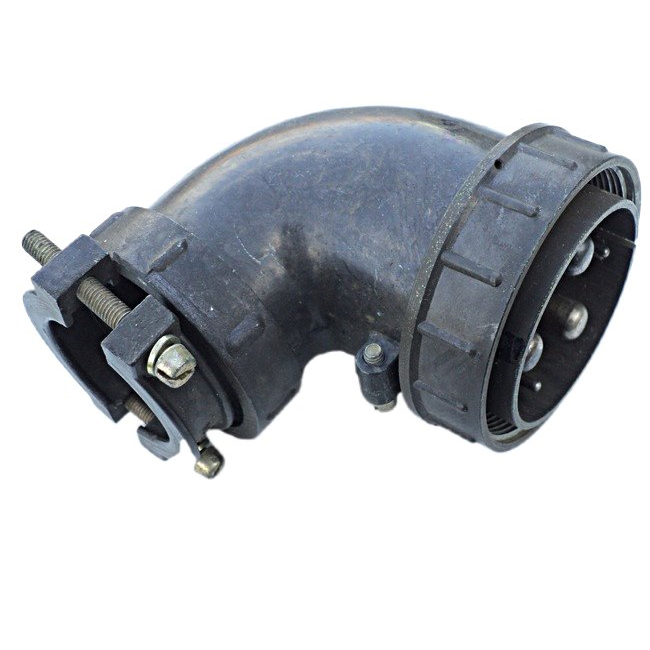

ШР55СК23НШ1 представляет собой вилку низкочастотного цилиндрического соединителя объемного монтажа с резьбовым соединением нормальных габаритов. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Соединитель применяется в радиоэлектронной и радиотехнической аппаратуре как элемент общего назначения, обеспечивающий надежное разъемное сочленение кабельных и приборных линий.

Конструкция выполнена в приборном исполнении (СК) с угловым патрубком фиксации, что позволяет устанавливать вилку непосредственно на корпусах блоков, шасси и панелях аппаратуры. Изделие рассчитано на внутренний монтаж в климатическом исполнении УХЛ. Допускается наружное применение при условии защиты от прямого воздействия пыли, воды, дождя и солнечного излучения — например, при размещении в герметичных отсеках или под защитными кожухами.

Технические характеристики

Вилка ШР55СК23НШ1 сохраняет работоспособность в широком диапазоне внешних воздействий, что подтверждено заявленными параметрами:

• рабочая температура — от минус 60 градусов Цельсия до плюс 60 градусов Цельсия с учетом перегрева контактов до плюс 110 градусов Цельсия;
• пониженное атмосферное давление — до 1,3 на 10 в минус четвертой степени Па;
• синусоидальная вибрация — диапазон частот от 1 до 5000 Гц при ускорении до 300 метров на секунду в квадрате (30 g);
• механический удар одиночного действия — до 5000 метров на секунду в квадрате (500 g);
• механический удар многократного действия — до 350 метров на секунду в квадрате (35 g);
• сопротивление изоляции — не менее 5000 МОм;
• количество сочленений и расчленений — 500 циклов;
• минимальная наработка — 1000 часов;
• срок сохраняемости — 15 лет.

Габаритные размеры изделия составляют приблизительно 82,8 на 64 на 64 миллиметра. Указанные значения соответствуют аналогичным модификациям серии ШР55 и могут незначительно отличаться в зависимости от конкретного исполнения патрубка и способа крепления.

Конструктивные особенности и эксплуатация

Резьбовое соединение обеспечивает плотную фиксацию ответной части и исключает самопроизвольное расчленение при вибрационных и ударных нагрузках. Приборное исполнение с угловым патрубком упрощает прокладку кабеля в ограниченном пространстве, характерном для плотной компоновки радиоэлектронных блоков. Объемный монтаж допускает пайку проводников непосредственно к контактам вилки, что снижает переходные сопротивления и повышает общую надежность цепи.

Изделие подходит для комплектации измерительной аппаратуры, промышленной электроники, связного оборудования и других устройств, где требуется долговременное стабильное соединение с возможностью периодического обслуживания. Благодаря запасу по числу циклов сочленения и расширенному температурному диапазону вилка может применяться как в стационарных, так и в подвижных установках с умеренными механическими воздействиями.

Особенности монтажа и совместимость

Вилка ШР55СК23НШ1 относится к серии ШР55 и рассчитана на сочленение с соответствующими кабельными или приборными розетками этой серии. При монтаже необходимо учитывать нормальные габариты соединителя и предусматривать свободное пространство для накидной гайки резьбового узла. Ответная часть должна быть зафиксирована в соответствии с требованиями к соединителям, эксплуатируемым при повышенных вибрационных нагрузках.

Для наружного применения рекомендуется использовать дополнительные уплотнительные элементы и защитные кожухи, исключающие попадание влаги и пыли в зону контактной группы. При внутреннем монтаже достаточно соблюдения стандартных требований к чистоте и отсутствию агрессивных сред.
