Назначение и область применения

ШР55СК23НГ розетка представляет собой электрический соединитель серии ШР55, разработанный для обеспечения надёжного разъёмного контакта в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к соединителям общего назначения и предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц.

Соединитель допускает эксплуатацию как во внутренних, так и в наружных условиях при условии обеспечения потребителем защиты от пыли и влаги. Климатическое исполнение — УХЛ, что подтверждает пригодность изделия для работы в умеренном и холодном климате. Розетка рассчитана на применение в составе стационарного оборудования, измерительных комплексов, систем связи и промышленной электроники, где требуется многократное сочленение и расчленение электрических цепей с сохранением стабильных параметров.

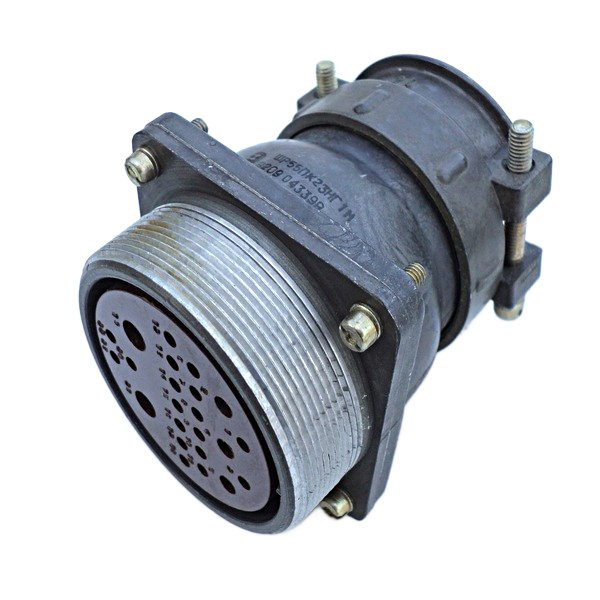

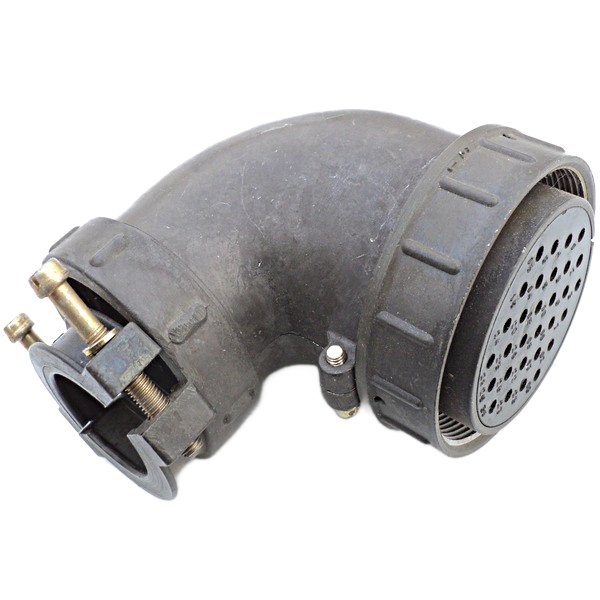

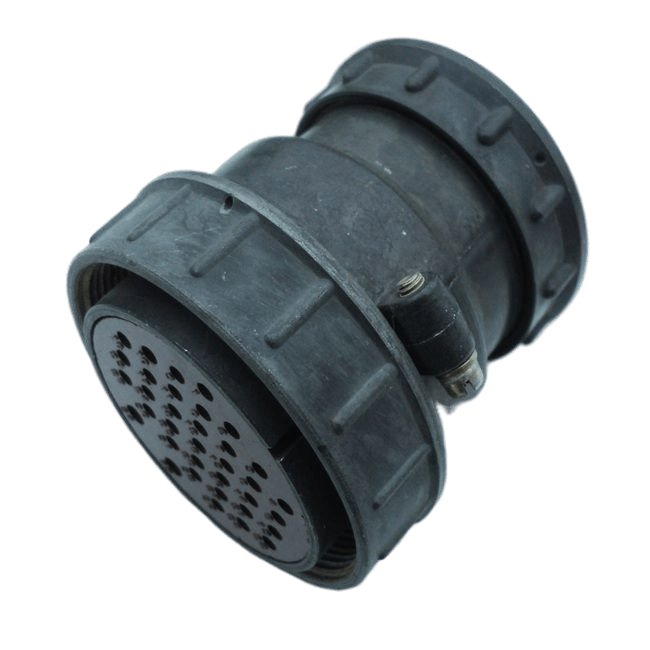

Конструкция изделия — приборная, без патрубка, либо с прямым или угловым патрубком в зависимости от варианта исполнения. Корпус негерметичный, поэтому при монтаже в условиях повышенной влажности или запылённости необходимо предусмотреть дополнительные меры защиты со стороны потребителя.

Электрические параметры

Розетка ШР55СК23НГ оснащена 23 контактами, распределёнными по диаметрам следующим образом:

• 16 контактов диаметром 1,5 мм;
• 2 контакта диаметром 2,5 мм;
• 3 контакта диаметром 3,5 мм;
• 2 контакта диаметром 5,5 мм.

Такое сочетание контактов различных сечений позволяет одновременно коммутировать сильноточные и слаботочные цепи в одном соединителе. Максимальная токовая нагрузка зависит от диаметра контакта: контакты 1,5 мм рассчитаны на ток до 20 А, контакты 2,5 мм — до 35 А, контакты 3,5 мм — до 50 А, контакты 5,5 мм — до 100 А. Общая суммарная токовая нагрузка соединителя составляет 503 А.

Максимальное рабочее напряжение достигает 850 В амплитудного значения. Сопротивление изоляции — не менее 5000 МОм, что обеспечивает надёжную электрическую развязку между контактами и корпусом. Рабочий частотный диапазон по переменному току — до 3 МГц.

Механические и эксплуатационные характеристики

Соединитель рассчитан на 500 циклов сочленения-расчленения при наработке 1000 часов, что подтверждает его пригодность для многократного использования в обслуживаемой аппаратуре. Изделие сохраняет работоспособность при воздействии вибрационных нагрузок в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров в секунду в квадрате. Конструкция выдерживает одиночные ударные воздействия с ускорением до 5000 метров в секунду в квадрате.

Розетка ШР55СК23НГ поставляется как самостоятельное изделие для монтажа на панель или корпус оборудования. Ответная часть — вилка соответствующего исполнения серии ШР55 — приобретается отдельно. При подборе ответного соединителя необходимо учитывать количество и диаметры контактов, а также тип патрубка для совместимости по установочным размерам.

Гарантия и происхождение

Изделие выпущено в 2015 году, артикул по каталогу — 51898. Производитель не указан. Розетка относится к категории соединителей ШР55 и предназначена для применения в аппаратуре общего и специального назначения, где требуется высокая плотность компоновки контактов при значительных токовых нагрузках.
