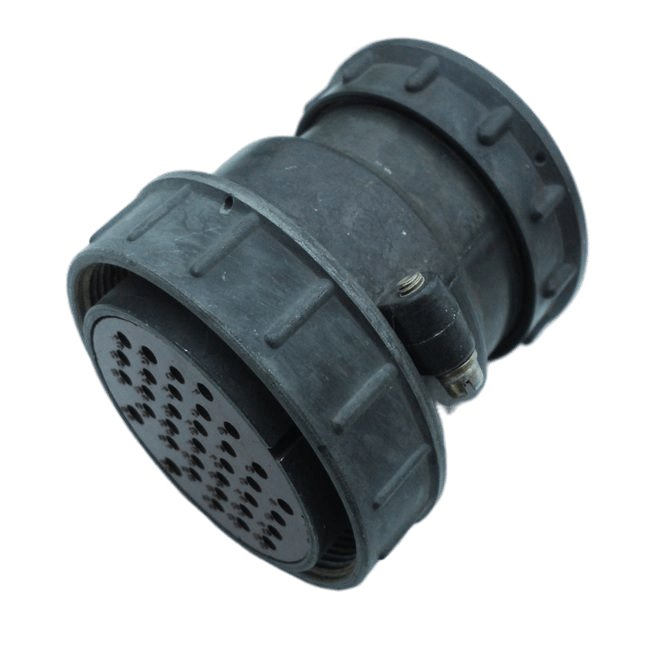

Назначение соединителя ШР55СК23ЭГ

Электрический соединитель ШР55СК23ЭГ представляет собой кабельную розетку общего назначения, входящую в серию ШР55. Изделие предназначено для организации разъёмного контактного соединения в составе радиоэлектронной, радиотехнической и общепромышленной аппаратуры. Соединитель обеспечивает передачу электрических сигналов и питающих напряжений между отдельными блоками, узлами и кабельными сборками оборудования.

Розетка ШР55СК23ЭГ рассчитана на применение в стационарных и подвижных установках, где требуется многократное сочленение и расчленение электрических цепей. Конструкция допускает эксплуатацию в аппаратуре внутреннего размещения, а при обеспечении дополнительной защиты от пыли и влаги — также в наружных условиях. Изделие сохраняет работоспособность при воздействии климатических факторов, характерных для исполнения УХЛ.

Модель 2015 года соответствует стандартным техническим параметрам, принятым для линейки ШР55. Соединитель ориентирован на профессиональное применение в энергетике, промышленной автоматике, измерительных комплексах и системах связи, где важны стабильность контактного соединения и продолжительный срок службы.

Подтверждённые технические особенности

Розетка ШР55СК23ЭГ оснащена двадцатью тремя контактами различного диаметра. Такая комбинированная схема позволяет одновременно коммутировать цепи с разными токовыми нагрузками в пределах одного корпуса. Контактная группа обеспечивает распределение рабочих токов в зависимости от сечения и диаметра каждого контакта.

Электрические параметры

• Рабочий ток на контактах диаметром 1,5 мм — до 8 А.
• Рабочий ток на контактах диаметром 2,5 мм — от 20 до 35 А.
• Рабочий ток на контактах диаметром 3,5 мм — от 40 до 50 А.
• Рабочий ток на контактах диаметром 5,5 мм — от 80 до 100 А.
• Суммарная токовая нагрузка соединителя — от 80 до 500 А в зависимости от комбинации задействованных контактов.
• Рабочее напряжение — до 850 В амплитудного значения для цепей постоянного и переменного тока частотой до 3 МГц.

Электрическая прочность и сопротивление

• Сопротивление изоляции — не менее 5000 МОм.
• Переходное сопротивление контакта — от 0,75 до 5 мОм в зависимости от диаметра контактного элемента.

Эксплуатационная стойкость

• Количество допустимых сочленений и расчленений — 500 циклов.
• Минимальная наработка — 1000 часов.
• Сохраняемость — 15 лет.
• Диапазон рабочих температур — от минус 60 до плюс 60 градусов Цельсия.
• Устойчивость к вибрационным нагрузкам — до 5000 Гц при ускорении 300 метров в секунду в квадрате.
• Устойчивость к механическим ускорениям — от 2000 до 5000 метров в секунду в квадрате.

Применение и условия эксплуатации

ШР55СК23ЭГ находит применение в электротехнических и радиоэлектронных системах, где требуется компактное многоконтактное соединение с высокой плотностью монтажа. Соединитель используется при сборке распределительных шкафов, пультов управления, испытательных стендов и силовых кабельных трасс. Комбинированная контактная группа позволяет в одном разъёме объединять слаботочные сигнальные линии и силовые цепи питания, что упрощает компоновку оборудования и сокращает количество соединений.

В промышленных электрических цепях розетка ШР55СК23ЭГ обеспечивает стабильное подключение при значительных перепадах температур и воздействии механических нагрузок. Конструкция выдерживает условия эксплуатации в неотапливаемых помещениях, на открытых площадках под навесами и в аппаратуре, подверженной вибрационным воздействиям. Исполнение УХЛ подтверждает пригодность изделия для умеренного и холодного климата.

Соединитель совместим с ответными вилками линейки ШР55, имеющими соответствующее количество и компоновку контактов. При выборе ответной части необходимо учитывать диаметры контактных элементов и их расположение в изоляторе. Монтаж розетки выполняется на кабель с последующей заделкой токопроводящих жил методом пайки или обжима в зависимости от типа хвостовиков контактов. Качество подготовки кабельной разделки и соблюдение схемы распайки непосредственно влияют на электрические характеристики соединения и срок службы изделия.
