Назначение и область применения

ШР55ПК6НШ6-К — это приборная вилка (соединитель), выпускавшаяся примерно в 2010 году и относящаяся к серии цилиндрических соединителей общего назначения ШР55. Изделие предназначено для надёжного электрического соединения в радиоэлектронной и радиотехнической аппаратуре, включая цепи постоянного и переменного тока с частотой до 3 мегагерц.

Соединитель применяется во внутренних и наружных условиях при защите от пыли и влаги. Он выполнен в климатическом исполнении УХЛ и подходит для промышленного оборудования, приборов и систем, к которым предъявляются высокие требования по стойкости к вибрации и ударам. Типовые сферы использования — радиотехнические блоки, измерительные стенды, силовые и сигнальные цепи промышленной аппаратуры.

Конструктивные особенности

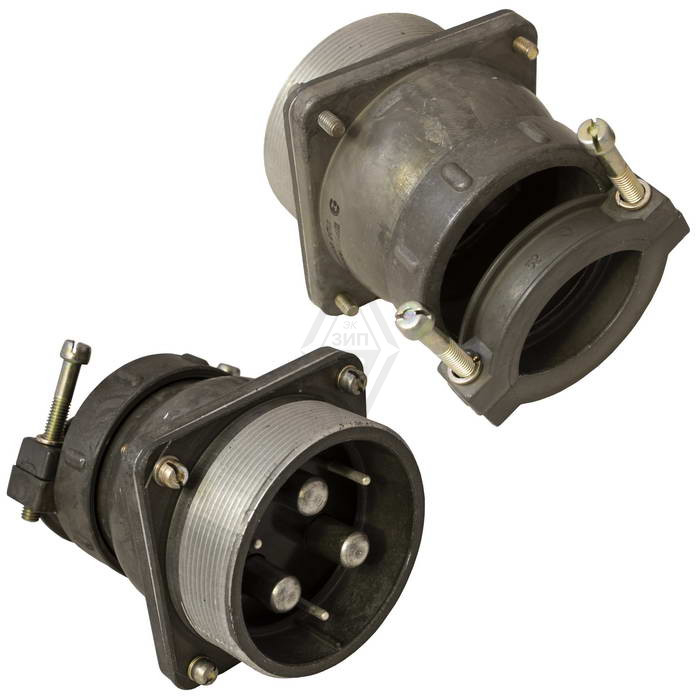

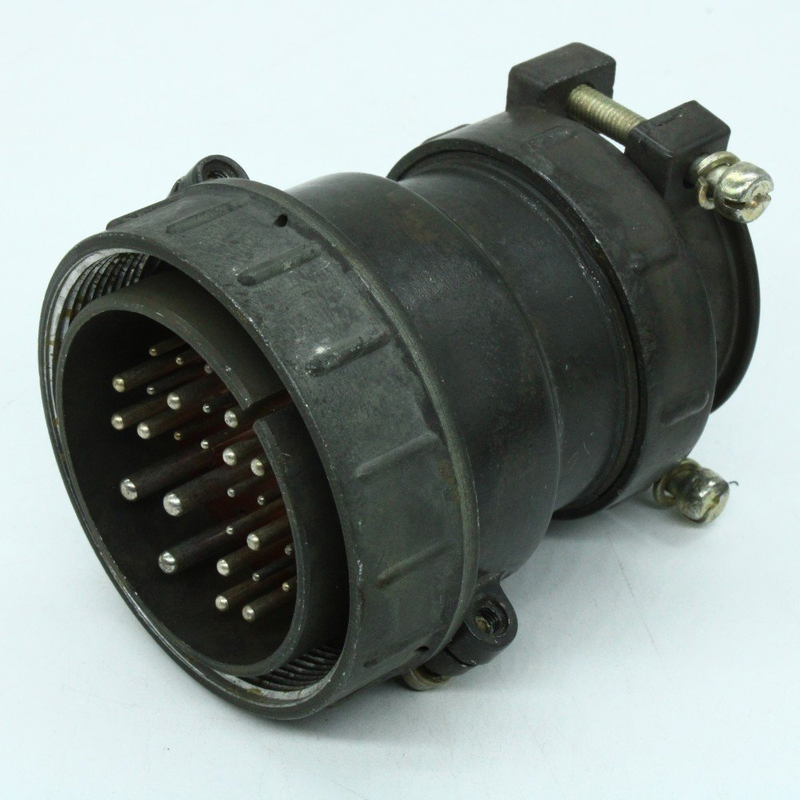

ШР55ПК6НШ6-К представляет собой приборную вилку негерметичного исполнения с шестью контактами. В маркировке отражены ключевые признаки конструкции: тип «ПК» указывает на приборную вилку, индекс «Н» — на никелевое покрытие контактов, а индекс «Ш» — на прямой штуцер.

• Тип: приборная вилка (ПК), негерметичная.
• Число контактов: 6.
• Типичная конфигурация контактов: три диаметром около 2,5 миллиметра и три диаметром около 9 миллиметров.
• Покрытие контактов: никель (Н).
• Штуцер: прямой (Ш).

Технические характеристики

Электрические параметры

• Рабочее напряжение: до 850 вольт постоянного или переменного тока.
• Ток на контакт диаметром 2,5 миллиметра: до 35 ампер.
• Ток на контакт диаметром 9 миллиметров: до 200 ампер.
• Суммарный ток: до 675 ампер.
• Сопротивление контакта диаметром 2,5 миллиметра: не более 1 миллиома.
• Сопротивление контакта диаметром 9 миллиметров: не более 0,15 миллиома.
• Сопротивление изоляции: не менее 5000 мегаом.

Механические и климатические параметры

• Вибрация: диапазон от 1 до 5000 герц, ускорение до 300 метров на секунду в квадрате.
• Удар одиночного действия: до 5000 метров на секунду в квадрате.
• Удар многократного действия: до 350 метров на секунду в квадрате.
• Число циклов сочленения и расчленения: 500.
• Наработка: 1000 часов.
• Диапазон рабочих температур: от минус 60 до плюс 60 градусов Цельсия.
• Пониженное атмосферное давление: до 1,3 на 10 в минус третьей степени паскаля.

Практическое применение

Благодаря сочетанию силовых и сигнальных контактов разного диаметра вилка ШР55ПК6НШ6-К позволяет в одном соединении передавать как мощные токовые нагрузки, так и слаботочные сигналы. Это делает её пригодной для промышленного оборудования, приборных стоек и систем, работающих в тяжёлых условиях эксплуатации.

Устойчивость к широкому диапазону температур, вибрациям и ударам позволяет применять соединитель как в закрытых помещениях, так и на открытом воздухе при наличии защиты от пыли и влаги. При подборе пары к данной вилке следует учитывать тип ответной части серии ШР55, число и диаметр контактов, а также исполнение штуцера.
