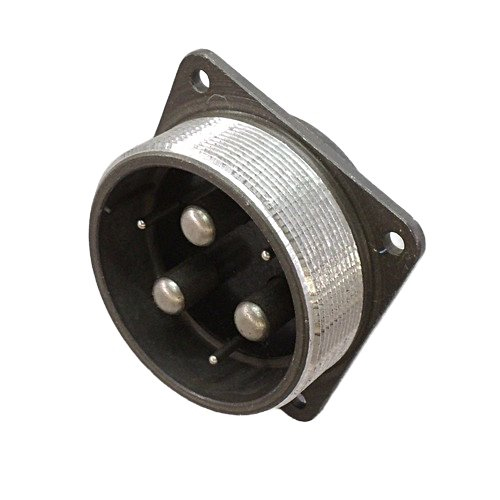

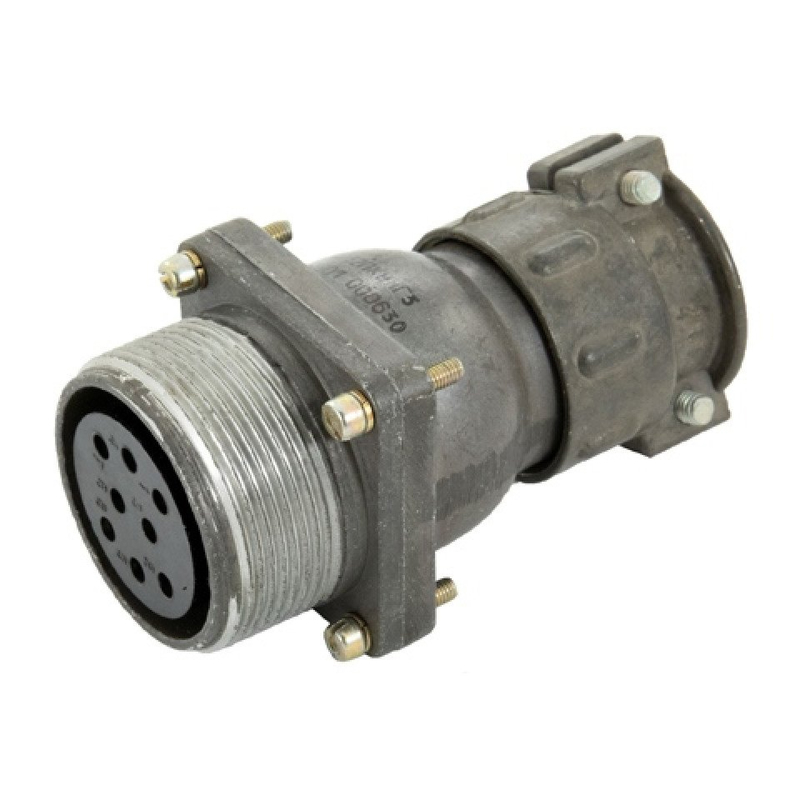

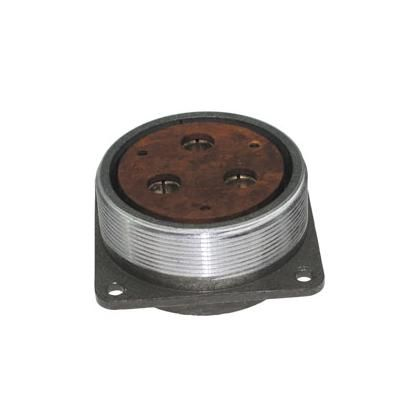

ШР55ПК6НГ6 — это приборная розетка цилиндрического низкочастотного соединителя серии ШР, предназначенная для надежного соединения электрических цепей.

Применение

Используется для соединения и разъединения проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре, включая монтаж с экранированными или неэкранированными кабелями. Подходит для внутреннего монтажа в климатическом исполнении УХЛ2 (от -60 до +60 °С), а также наружного при защите от дождя, пыли и солнца.

Характеристики

Работает в цепях постоянного и переменного тока (до 3 МГц) при напряжении до 850 В (амплитудное). Сочленение резьбовое с одношпоночной поляризацией, контакты покрыты серебром или никелем, монтаж — пайка; сопротивление изоляции не менее 5000 МОм, число соединений — до 500. Размер корпуса — 55, исполнение ПК (с прямым патрубком).
