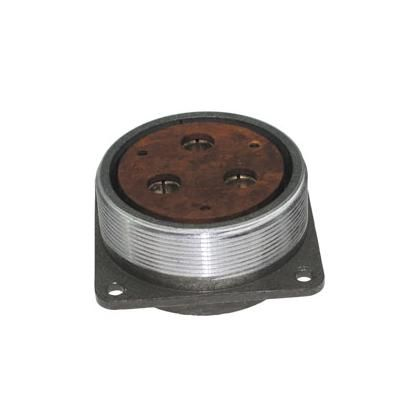

ШР55ПК6НГ6-К — это приборная розетка цилиндрического соединителя серии ШР от завода Элекон (выпуск 2015 г.). Она предназначена для надежного соединения в электрических цепях.

Применение

розетка используется для монтажа с неэкранированными кабелями или проводами в цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).
Подходит для внутреннего и наружного применения (с защитой от пыли и влаги), в климатическом исполнении УХЛ, в радиоэлектронной и промышленной аппаратуре.

Характеристики

• Условный размер корпуса: 55.

• Конструкция: приборная часть с прямым патрубком (ПК), розетка (Г), для неэкранированного кабеля (Н), покрытие контактов — никель (Н).

• Количество контактов: 6 (три ? 2,5 мм, три ? 9 мм).

• Максимальная токовая нагрузка: 35 А на контакт ? 2,5 мм, 200 А на контакт ? 9 мм; общая — 675 А.

• Сопротивление изоляции: не менее 5000 МОм.

• Сочленения-расчленения: до 500 циклов.

• Сочленение: резьбовое, одношпоночная поляризация; материал корпуса — пластмасса (М).
