Назначение

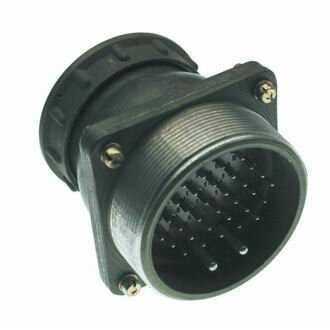

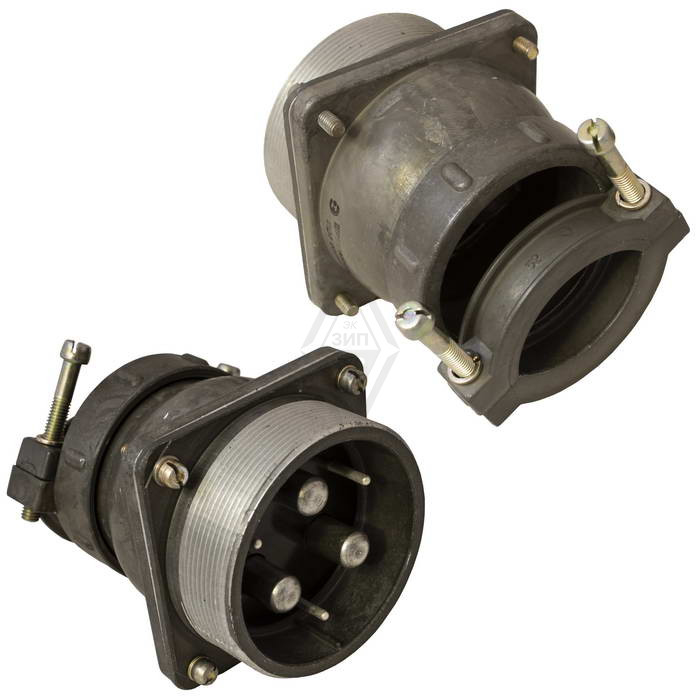

ШР55ПК6ЭШ6 — это приборная вилка цилиндрического низкочастотного соединителя серии ШР советского и российского производства. Изделие предназначено для надёжного соединения и расчленения электрических цепей в различных аппаратах и устройствах. Вилка применяется в электро- и радиоаппаратуре, промышленном оборудовании, станках, а также в военной и авиационной технике для подключения блоков, проводов и кабелей.

Конструкция рассчитана на эксплуатацию в цепях постоянного, переменного (до 3 МГц) и импульсного тока при напряжении до 850 В. Соединитель подходит для работы в условиях вибрации, ударов и пониженного давления, включая внутреннее и наружное применение при наличии защиты.

Расшифровка обозначения

• ШР — тип соединителя, вилка.
• 55 — условный размер корпуса.
• ПК — приборное исполнение с прямым патрубком.
• 6 — количество контактов, обычно 6 штук: 3 контакта диаметром 2,5 мм и 3 контакта диаметром 9 мм.
• Э — исполнение для экранированного кабеля.
• Ш6 — вариант гайки патрубка.

Подтверждённые особенности и характеристики

Соединитель негерметичный, климатическое исполнение УХЛ, с резьбовым соединением и одношпоночной поляризацией. Покрытие контактов — серебро или никель, монтаж выполняется пайкой.

• Количество контактов: 6 (3 диаметром 2,5 мм и 3 диаметром 9 мм).
• Рабочий ток для контактов диаметром 2,5 мм: 25–35 А.
• Рабочий ток для контактов диаметром 9 мм: 200 А.
• Суммарный ток: до 675 А.
• Сопротивление контакта: не более 1 мОм для контактов диаметром 2,5 мм; не более 0,15 мОм для контактов диаметром 9 мм.
• Сопротивление изоляции: не менее 5000 МОм.
• Ресурс сочленений-расчленений: 500 циклов.
• Вибрация синусоидальная: диапазон 1–5000 Гц при ускорении 300 м/с².
• Удар одиночный: 5000 м/с².
• Температура эксплуатации: до +60 °C.

Применение

Вилка ШР55ПК6ЭШ6 востребована там, где требуется передача значительных токов через компактный многоконтактный разъём: в силовых и сигнальных цепях блоков аппаратуры, в пультах и шкафах управления, в станках и промышленном оборудовании, а также в бортовых системах военной и авиационной техники.

Благодаря комбинированному набору контактов разных диаметров изделие позволяет одновременно коммутировать как сильноточные, так и слаботочные цепи в рамках одного соединения. Резьбовое соединение и одношпоночная поляризация обеспечивают надёжную фиксацию и правильную ориентацию при сочленении, что важно в условиях вибрации и ударных нагрузок. Исполнение для экранированного кабеля позволяет применять вилку в цепях, где требуется защита от помех.

Монтаж производится пайкой, что требует соответствующей подготовки проводов и кабеля со стороны потребителя. Для наружного применения соединитель нуждается в дополнительной защите, поскольку он негерметичен.

Дополнительные сведения

Артикул изделия — 51896. Категория — ШР55. Производитель — Коннектор. Сведения о годе выпуска в доступных источниках ограничены 2015 годом, более поздняя информация не указана. Комплектация, страна производства, сертификаты, стандарты и гарантийные условия в предоставленных данных не приводятся.
