Назначение

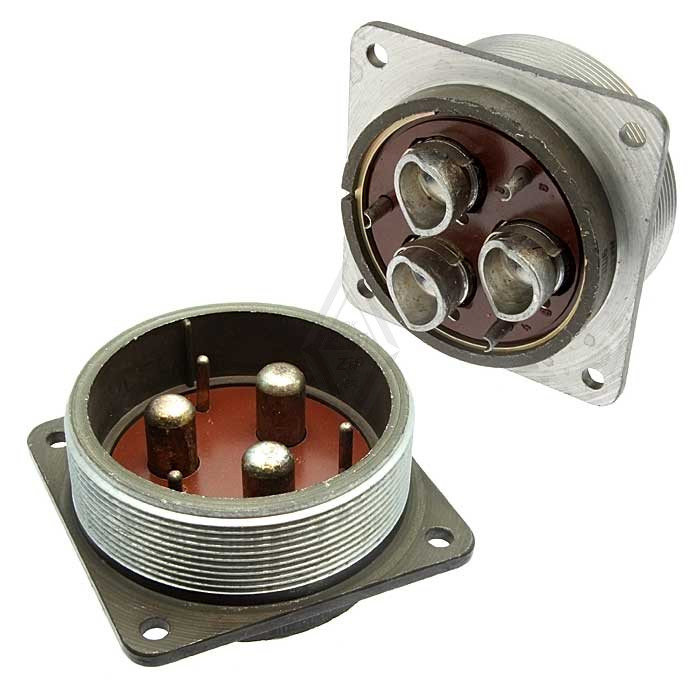

ШР55ПК6ЭШ6-К — это приборная вилка из серии соединителей ШР производства завода Элекон. Изделие предназначено для надежного соединения электрических цепей в электро- и радиоаппаратуре. Соединитель применяется для работы с экранированными или неэкранированными кабелями в цепях постоянного и переменного тока с частотой до 3 МГц.

Вилка используется во внутренней и наружной установке с защитой от пыли и влаги. Конструкция обеспечивает механическое и электрическое сочленение ответных частей, а также поляризацию, исключающую неправильное подключение.

Область применения

Соединитель ШР55ПК6ЭШ6-К востребован в промышленном оборудовании, станках, а также в военной и авиационной технике. Условия эксплуатации допускают применение в климатическом исполнении УХЛ как внутри помещений, так и на открытом воздухе при наличии защиты от прямого воздействия осадков.

Благодаря высокой стойкости к вибрации и ударам вилка подходит для установки на подвижных и подверженных тряске объектах, включая транспортные и специальные системы.

Подтвержденные характеристики

Ниже приведены параметры, подтвержденные данными производителя для серии ШР55.

• Максимальная токовая нагрузка: 35 А на контакт диаметром 2,5 мм, 200 А на контакт диаметром 9 мм, суммарно до 675 А.
• Напряжение: до 850 В амплитудного значения.
• Сопротивление изоляции: не менее 5000 МОм.
• Число сочленений: не менее 500 циклов.
• Наработка: не менее 1000 часов.
• Климатическое исполнение: УХЛ.
• Температурный диапазон: от минус 60 градусов Цельсия до плюс 60 градусов Цельсия, с допустимым перегревом контактов до плюс 110 градусов Цельсия.
• Вибрация: диапазон от 1 до 5000 Гц при ускорении до 300 метров на секунду в квадрате.
• Удары: одиночные до 5000 метров на секунду в квадрате, многократные до 350 метров на секунду в квадрате.
• Конструкция: негерметичная, резьбовое сочленение, одношпоночная поляризация.
• Покрытие контактов: серебро или никель.

Конструктивные особенности

Вилка ШР55ПК6ЭШ6-К относится к серии ШР55 и выпускается заводом Элекон. Резьбовое сочленение гарантирует плотный и стабильный контакт, устойчивый к вибрационным и ударным нагрузкам. Одношпоночная поляризация предотвращает ошибочное соединение с ответной частью.

Контакты могут иметь серебряное или никелевое покрытие, что влияет на переходное сопротивление и условия эксплуатации. Корпус выполняется в негерметичном исполнении, при этом изделие предназначено для установки с защитой от пыли и влаги.

Технические данные

Артикул изделия — 51897. Год выпуска, указанный в карточке товара, — 2015. Категория — ШР55. Производитель — Элекон. Вилка совместима с ответными частями серии ШР55, имеющими соответствующее число контактов и тип сочленения.

Перед монтажом рекомендуется проверять целостность контактов, состояние резьбы и отсутствие загрязнений, так как соединитель рассчитан на длительный срок службы и многократное сочленение — не менее 500 циклов. Соблюдение условий эксплуатации по температуре, вибрации и ударам обеспечивает заявленную наработку не менее 1000 часов.
