Назначение

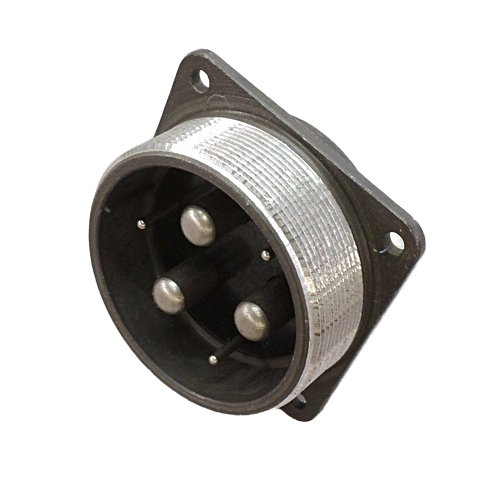

ШР55ПК6ЭГ6 — это приборная розетка цилиндрического низкочастотного соединителя серии ШР, предназначенная для надежного соединения электрических цепей. Изделие относится к негерметичным соединителям климатического исполнения УХЛ и применяется там, где требуется быстрое и многократное сочленение и разъединение электрических цепей без потери качества контакта.

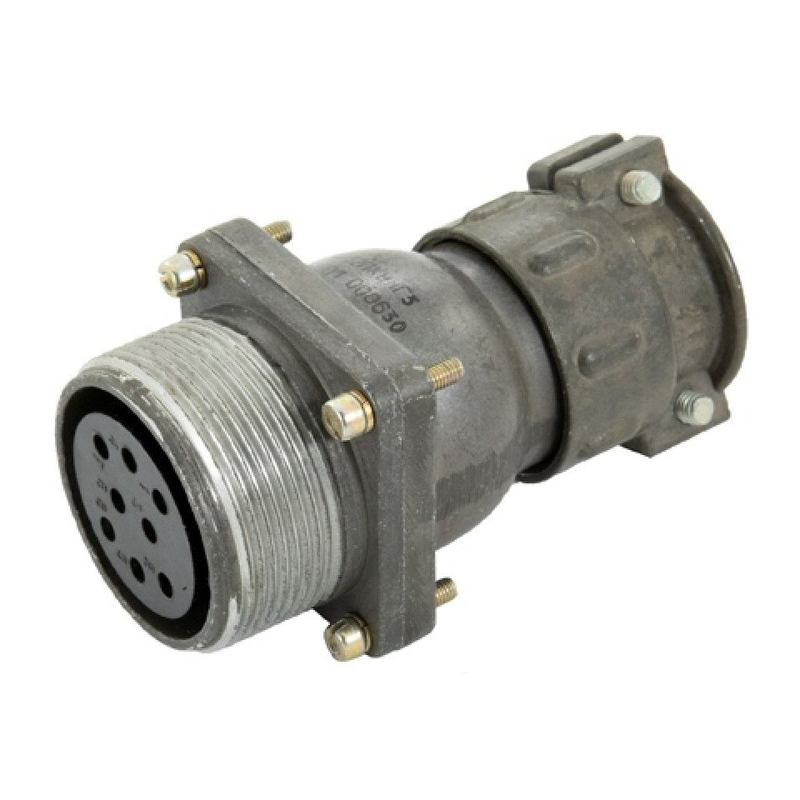

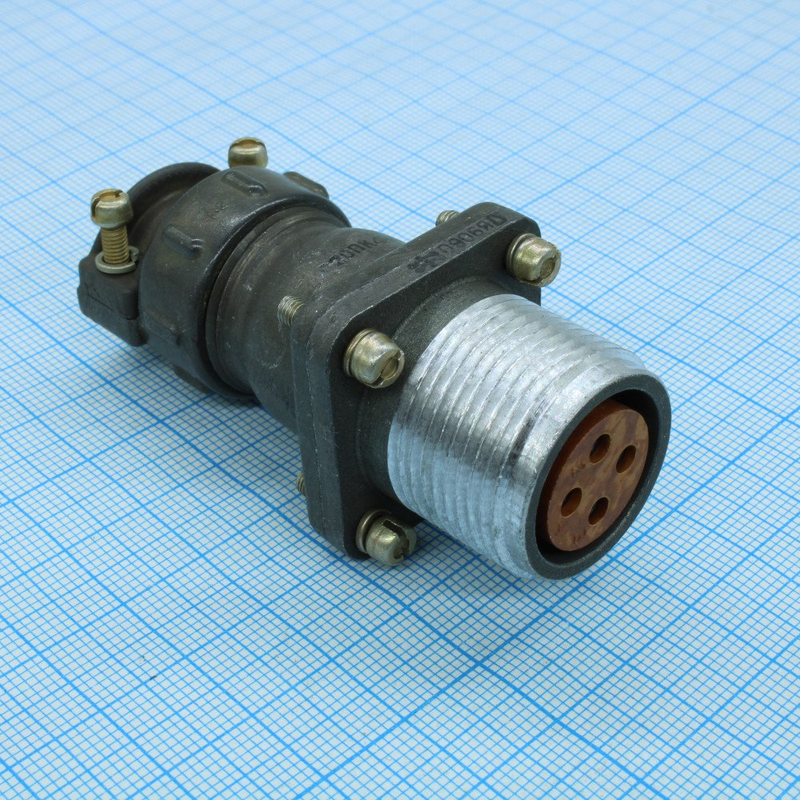

Розетка представляет собой приборную часть соединителя с прямым патрубком, рассчитанную на подключение экранированного кабеля. Такое исполнение позволяет одновременно передавать электрический сигнал и обеспечивать экранирование линии, снижая влияние помех на полезный сигнал.

Подтверждённые особенности

Конструкция и параметры изделия определяются следующими характеристиками:

• Тип соединителя: ШР, негерметичный, климатическое исполнение УХЛ.
• Условный размер корпуса: 55.
• Количество контактов: 6.
• Исполнение: приборная часть с прямым патрубком (ПК), для экранированного кабеля (ЭГ).
• Рабочие токи: постоянный и переменный до 3 МГц.
• Рабочее напряжение: до 850 В (амплитудное значение).
• Максимальная токовая нагрузка на контакт: до 35 А для контакта диаметром 2,5 мм или до 200 А для контакта диаметром 9 мм.
• Суммарная токовая нагрузка: до 675 А.
• Сопротивление изоляции: не менее 5000 МОм.
• Количество сочленений: до 500.
• Материал контактов: серебро или никель.
• Метод монтажа: пайка.

Высокое сопротивление изоляции и стойкость к многократному сочленению делают розетку пригодной для ответственных узлов, где важна стабильность параметров на протяжении всего срока службы. Исполнение для экранированного кабеля дополнительно защищает цепь от внешних электромагнитных наводок.

Применение

Розетка используется в электро- и радиоаппаратуре, контрольно-измерительных приборах для соединения и разъединения проводов, кабелей, узлов и блоков с экранированными или неэкранированными кабелями. Благодаря сочетанию шести контактов и высоких допустимых токов изделие подходит для силовых и сигнальных линий одновременно.

Типовые области применения включают:

1. Соединение блоков и узлов радиоэлектронной аппаратуры.
2. Коммутацию цепей в контрольно-измерительных приборах.
3. Подключение экранированных кабелей с сохранением экранирующей оболочки.
4. Монтаж разъёмных соединений в составе электрооборудования.

Монтаж выполняется пайкой, что обеспечивает надёжный и долговечный электрический контакт. Климатическое исполнение УХЛ допускает эксплуатацию в соответствующих условиях, а негерметичное исполнение определяет требования к условиям окружающей среды при работе изделия.

Дополнительные сведения

Артикул изделия — 51894, категория — ШР55, производитель — Коннектор. Год, указанный в характеристиках VirtueMart, — 2015. Изделие поставляется как отдельная приборная розетка без указания комплектации в предоставленных данных.
