Назначение

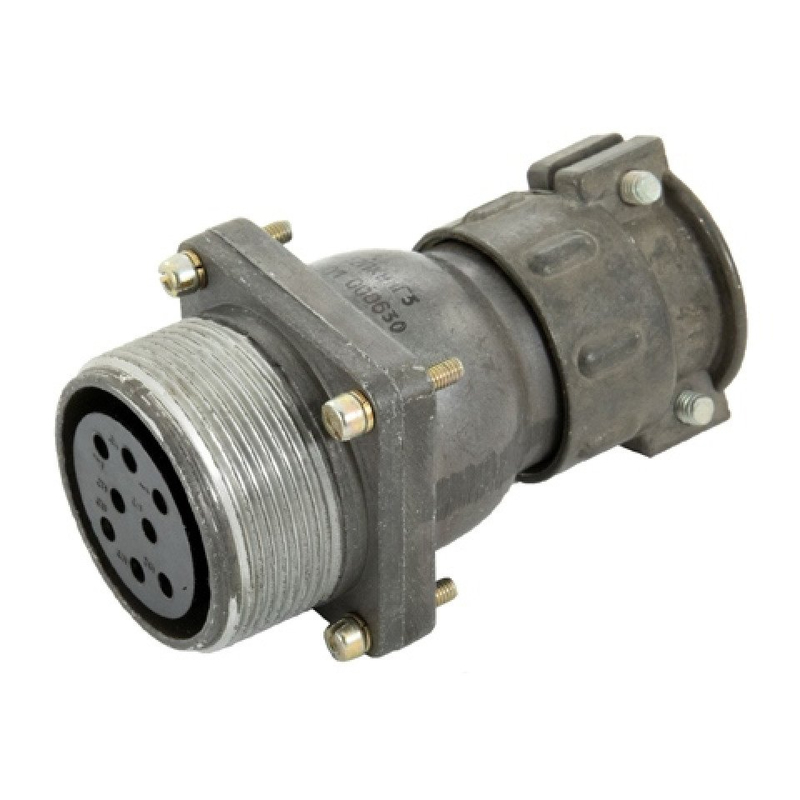

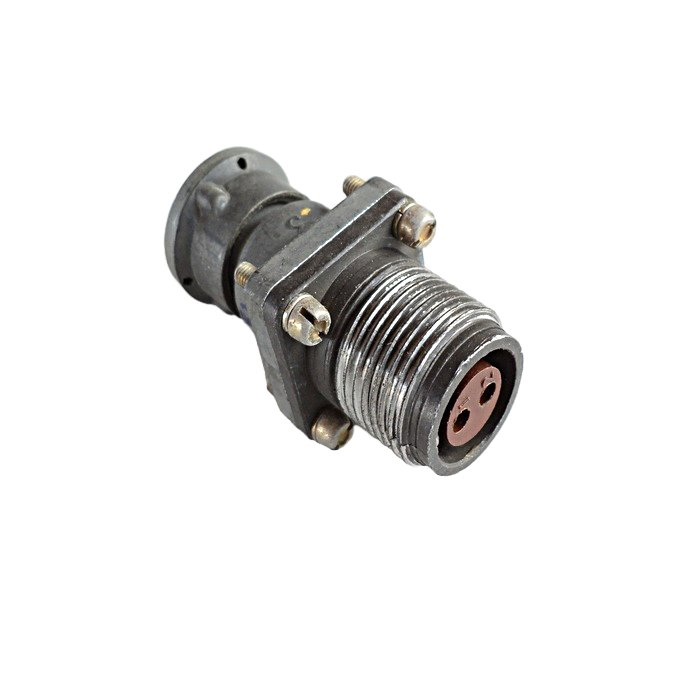

ШР55ПК6ЭГ6-К — приборная розетка цилиндрического соединителя серии ШР, выпускаемая заводом Элекон. Изделие представляет собой блочную (приборную) часть разъёма и предназначено для надёжного электрического соединения в различных системах. Розетка применяется для монтажа с экранированными кабелями в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Данная модель подходит для внутренней и наружной установки при условии обеспечения защиты от пыли и влаги потребителем. Климатическое исполнение — УХЛ. Изделие востребовано в радиоэлектронной, радиотехнической и промышленной аппаратуре, где требуется стабильное и долговечное соединение.

Подтверждённые особенности и характеристики

Конструкция розетки включает прямой патрубок (ПК) для присоединения экранированного кабеля (Э) и гальванические контакты (Г). Соединение с ответной частью резьбовое, предусмотрена одношпоночная поляризация, исключающая неправильное сочленение.

• Количество контактов: 6.
• Максимальная токовая нагрузка на контакт: до 35 А (для провода сечением 2,5 квадратных миллиметра).
• Общая токовая нагрузка: до 675 А.
• Сопротивление изоляции: не менее 5000 МОм.
• Количество сочленений-расчленений: 500.
• Материал контактов: серебро или никель.
• Тип исполнения: негерметичный.
• Год выпуска: 2015.

Применение

Розетка ШР55ПК6ЭГ6-К применяется в составе цилиндрических соединителей серии ШР для коммутации электрических цепей в приборах и оборудовании. Благодаря экранированному исполнению она подходит для монтажа с экранированными кабелями, что важно в условиях, где требуется защита от электромагнитных помех.

Изделие может использоваться как в помещениях, так и на открытом воздухе при обеспечении потребителем дополнительной защиты от пыли и влаги. Область применения охватывает радиоэлектронную, радиотехническую и промышленную аппаратуру. Резьбовое сочленение и одношпоночная поляризация обеспечивают механическую прочность и правильность подключения, а количество сочленений-расчленений до 500 циклов подтверждает ресурс работы изделия.

Розетка рассчитана на работу в климатическом исполнении УХЛ и предназначена для монтажа с экранированными кабелями. Контакты из серебра или никеля обеспечивают стабильное электрическое сопротивление и долговечность соединения. Приборная часть соединителя устанавливается на корпусе оборудования, а ответная часть подключается к кабелю.
