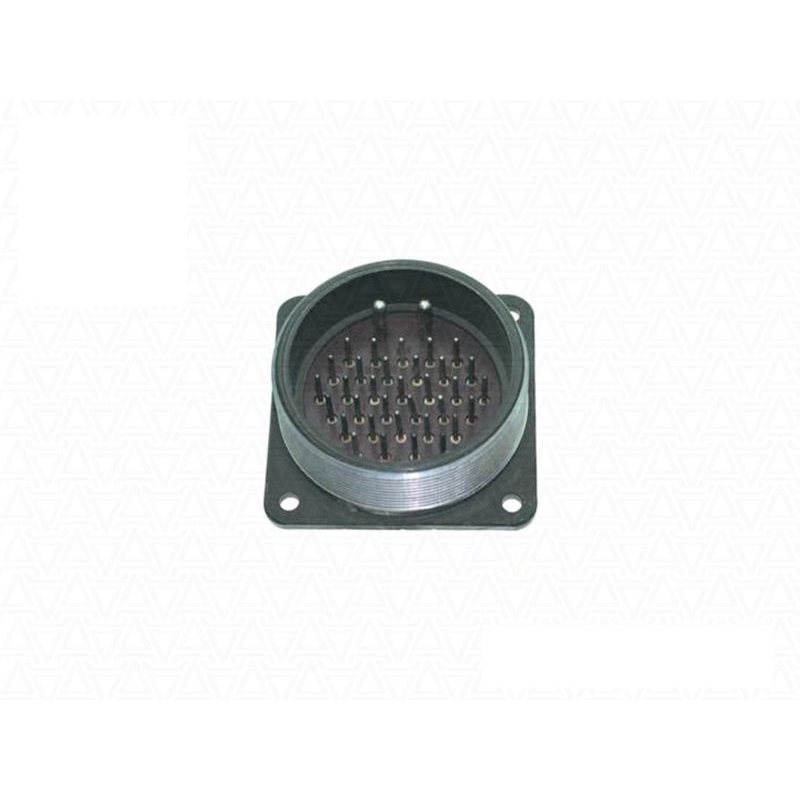

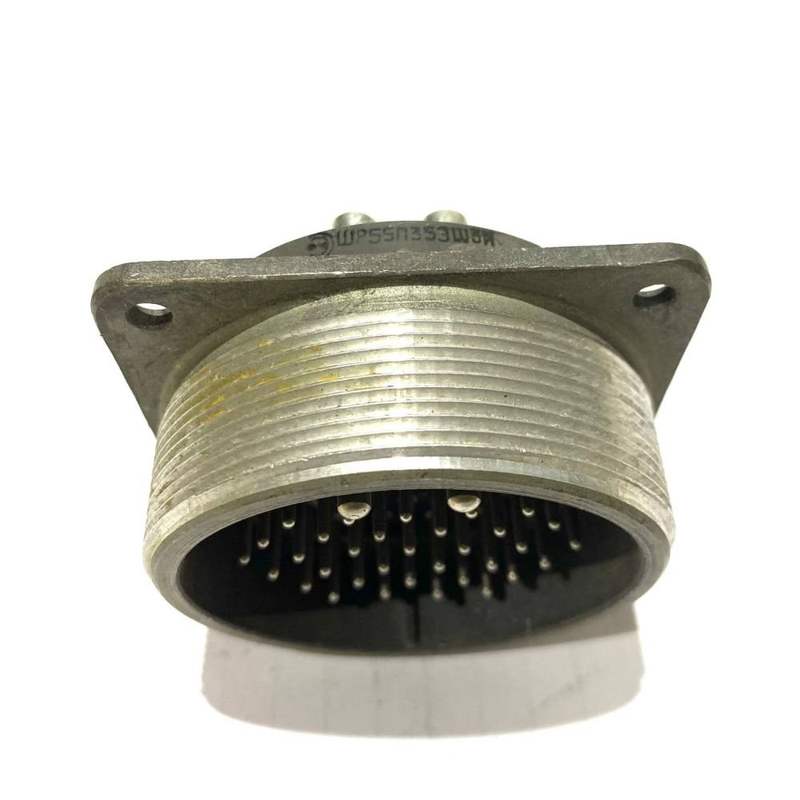

ШР55ПК35НШ3 ВИЛКИ 2015г

Цена:

3250 ₽

В наличии: 28 шт.

Технические характеристики

ШР55ПК35НШ3 — это блочный цилиндрический соединитель типа «вилка приборная» из серии ШР, рассчитанный на 35 контактов и применяемый в ответственных промышленных и военных электрических устройствах.

Вилка ШР55ПК35НШ3 предназначена для соединения приборов и блоков с кабельными линиями в электрических цепях постоянного и переменного тока, в том числе в условиях повышенных механических нагрузок и сложного климата.
Конструктивно она относится к «приборной» части (обозначение «ПК») с прямым патрубком для неэкранированного кабеля, наружная фиксация — резьбовым замком.

Сочетание контактов «3» означает наличие штырьковых контактов диаметром 1,5 и 3,5 мм; внешние части контактов обычно покрыты серебром, что снижает переходное сопротивление и улучшает коррозионную стойкость.

Максимальное рабочее напряжение постоянного тока — до 850 В.
Рабочий ток на контакт: около 7 А для контактов Ø 1,5 мм и до 35 А для контактов Ø 3,5 мм.
Сопротивление контакта: не более около 2,5 мОм для Ø 1,5 мм и примерно 0,75 мОм для Ø 3,5 мм.
Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Разъём рассчитан на диапазон рабочих температур от минус 60 до плюс 60 °C, что типично для исполнения по ОСТ/ТУ для военной и промышленной электроники.
Он устойчив к вибрации (частоты до 5000 Гц, ускорение до 300 м/с²), одиночным ударам с ускорением до ~5000 м/с² и многократным ударам до ~350 м/с², а также к пониженному атмосферному давлению.

Ресурс: минимальная наработка порядка 1000 часов, число циклов сочленения–расчленения не менее 500, а срок сохраняемости в упаковке — до 15 лет.

Описание

Назначение соединителя ШР55ПК35НШ3

ШР55ПК35НШ3 — это блочный цилиндрический соединитель типа «вилка приборная» из серии ШР, рассчитанный на 35 контактов. Изделие применяется в ответственных промышленных и военных электрических устройствах. Вилка предназначена для соединения приборов и блоков с кабельными линиями в электрических цепях постоянного и переменного тока, в том числе в условиях повышенных механических нагрузок и сложного климата.

Артикул изделия — 51887. Категория — ШР55. Производитель в предоставленных данных не указан. Год — 2015.

Конструктивные особенности

Конструктивно ШР55ПК35НШ3 относится к «приборной» части, что обозначено сочетанием «ПК». Вилка оснащена прямым патрубком для неэкранированного кабеля, а наружная фиксация выполняется резьбовым замком.

Сочетание контактов «3» означает наличие штырьковых контактов диаметром 1,5 и 3,5 миллиметра. Внешние части контактов обычно покрыты серебром, что снижает переходное сопротивление и улучшает коррозионную стойкость.

Электрические параметры

Максимальное рабочее напряжение постоянного тока — до 850 В.
Рабочий ток на контакт: около 7 А для контактов диаметром 1,5 миллиметра.
Рабочий ток на контакт: до 35 А для контактов диаметром 3,5 миллиметра.
Сопротивление контакта: не более около 2,5 мОм для контактов диаметром 1,5 миллиметра.
Сопротивление контакта: примерно 0,75 мОм для контактов диаметром 3,5 миллиметра.
Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Условия эксплуатации и стойкость

Разъём рассчитан на диапазон рабочих температур от минус 60 до плюс 60 градусов Цельсия, что типично для исполнения по ОСТ или ТУ для военной и промышленной электроники. Изделие устойчиво к вибрации с частотами до 5000 Гц и ускорением до 300 метров на секунду в квадрате, к одиночным ударам с ускорением до примерно 5000 метров на секунду в квадрате и к многократным ударам с ускорением до примерно 350 метров на секунду в квадрате, а также к пониженному атмосферному давлению.

Ресурс и применение

Минимальная наработка соединителя составляет порядка 1000 часов. Число циклов сочленения и расчленения — не менее 500. Срок сохраняемости в упаковке — до 15 лет.

Благодаря совокупности перечисленных характеристик ШР55ПК35НШ3 применяется в ответственных промышленных и военных электрических устройствах, где требуется надёжное соединение приборов и блоков с кабельными линиями при повышенных механических нагрузках и сложных климатических условиях.
