Назначение и область применения

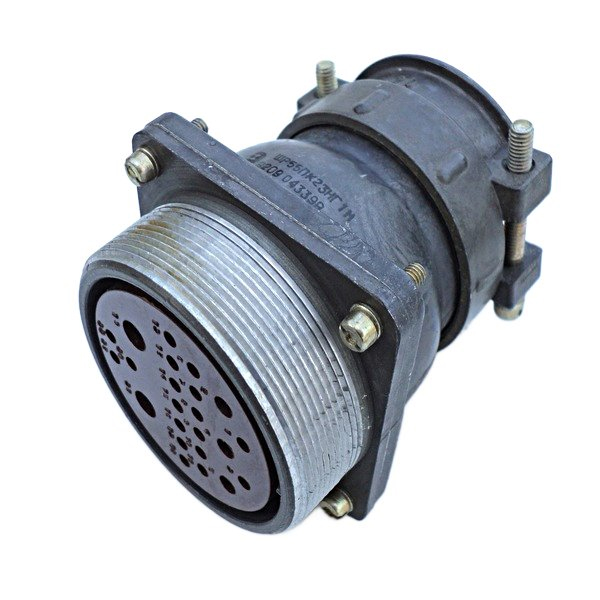

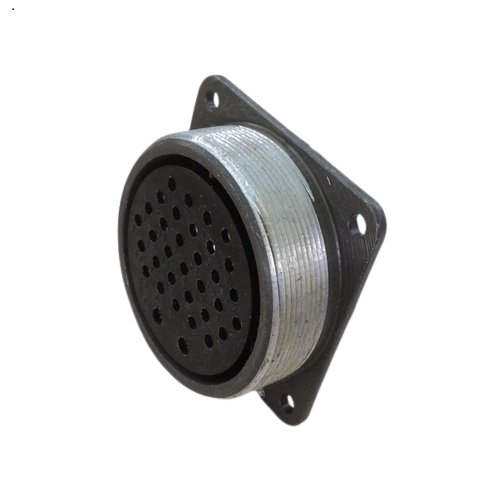

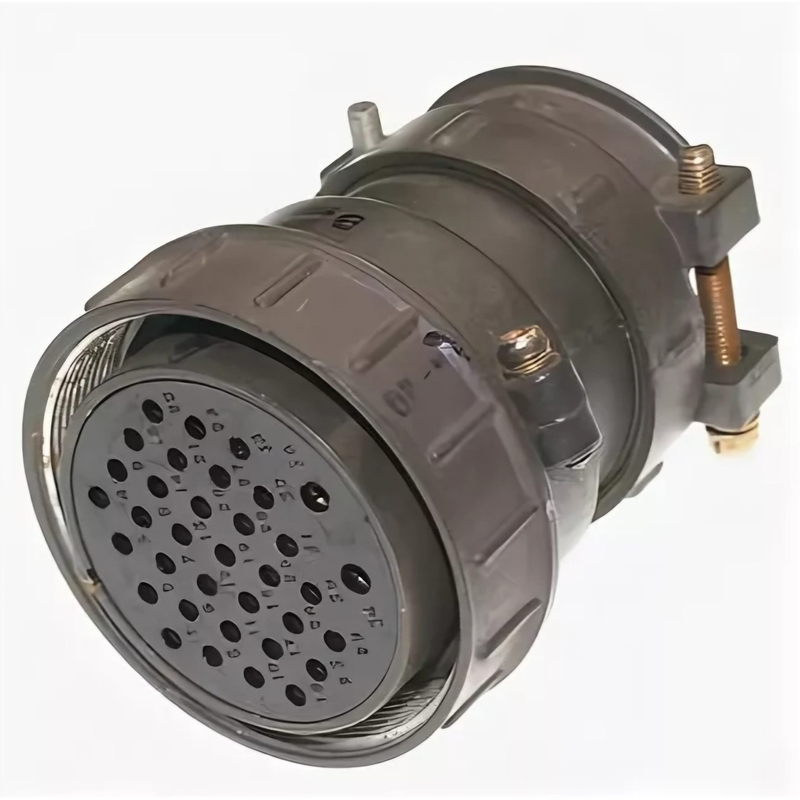

Кабельная розетка ШР55ПК35НГ3 (артикул 10923) представляет собой электрический соединитель, предназначенный для коммутации цепей постоянного и переменного тока. Устройство рассчитано на работу в диапазоне частот до 3 МГц при амплитудном значении напряжения до 850 В. Соединитель применяется для организации разъёмных контактных пар в составе кабельных сборок, распределительных устройств и промышленного оборудования.

Изделие относится к категории ШР55 и соответствует условному размеру корпуса 55. Конструкция с прямым патрубком (ПК) и гайкой для неэкранированного кабеля обеспечивает надёжное крепление и удобство монтажа при прокладке кабельных трасс.

Технические характеристики

Электрические параметры

• Тип соединителя: розетка кабельная
• Условный размер корпуса: 55
• Количество контактов: 35
• Контакты диаметром 1,5 мм: 33 шт.
• Контакты диаметром 3,5 мм: 2 шт.
• Максимальный ток на контакт диаметром 1,5 мм: до 20 А
• Максимальный ток на контакт диаметром 3,5 мм: до 50 А
• Общая максимальная токовая нагрузка: до 344 А
• Сопротивление контакта диаметром 1,5 мм: не более 5 мОм
• Сопротивление контакта диаметром 3,5 мм: не более 1,5 мОм
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях

Условия эксплуатации

• Температурный диапазон: от минус 60 до плюс 60 градусов Цельсия
• Пониженное атмосферное давление: до 1,3 на 10 в минус четвёртой степени Па (1,3 на 10 в минус шестой степени мм рт. ст.)
• Вибрационная стойкость: синусоидальная вибрация от 1 до 5000 Гц с ускорением до 300 м/с² (30 g)
• Ударная стойкость: одиночные удары с ускорением до 5000 м/с² (500 g), многократные удары с ускорением до 350 м/с² (35 g)

Конструктивные особенности

Розетка ШР55ПК35НГ3 выполнена в конструктивном исполнении с прямым патрубком. Гайка патрубка рассчитана на подключение неэкранированного кабеля, что упрощает процесс оконцевания и сокращает время монтажа. Комбинированная схема расположения контактов двух разных диаметров позволяет оптимально распределять силовые и сигнальные линии внутри одного соединителя.

Изделие сохраняет работоспособность в широком диапазоне внешних воздействий, включая экстремально низкие температуры, разреженную атмосферу и значительные механические нагрузки. Такие характеристики делают розетку пригодной для применения в ответственных узлах электрооборудования, подверженных вибрациям и ударным воздействиям.

Монтаж и эксплуатация

При подключении кабельной розетки ШР55ПК35НГ3 необходимо учитывать суммарную токовую нагрузку, которая не должна превышать 344 А. Контакты большего диаметра следует задействовать для силовых цепей с повышенным током, а контакты меньшего диаметра — для цепей управления и сигнализации. Перед началом эксплуатации рекомендуется проверить сопротивление изоляции, значение которого в нормальных климатических условиях составляет не менее 5000 МОм.
