Назначение соединителя

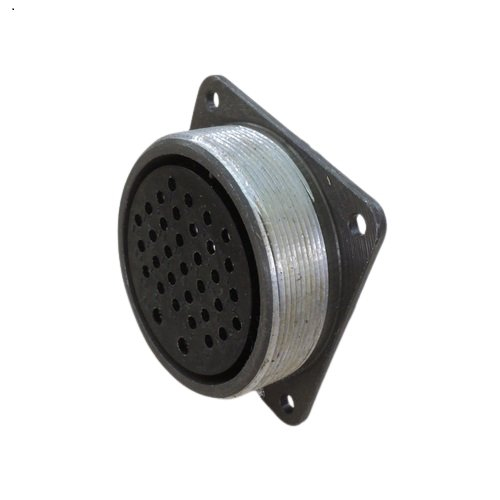

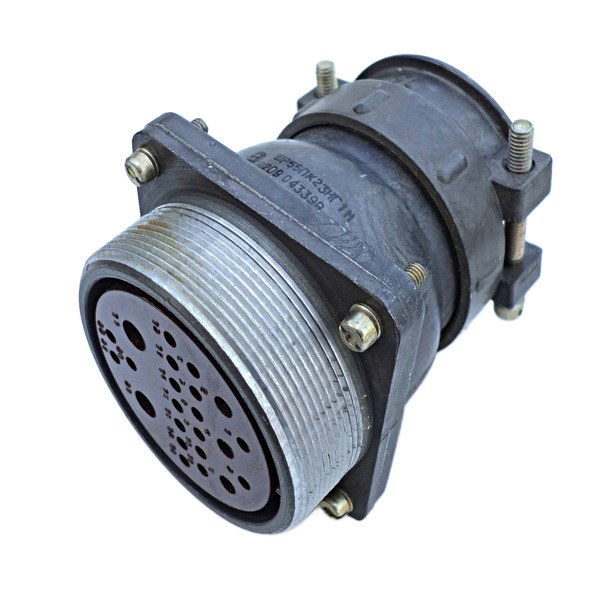

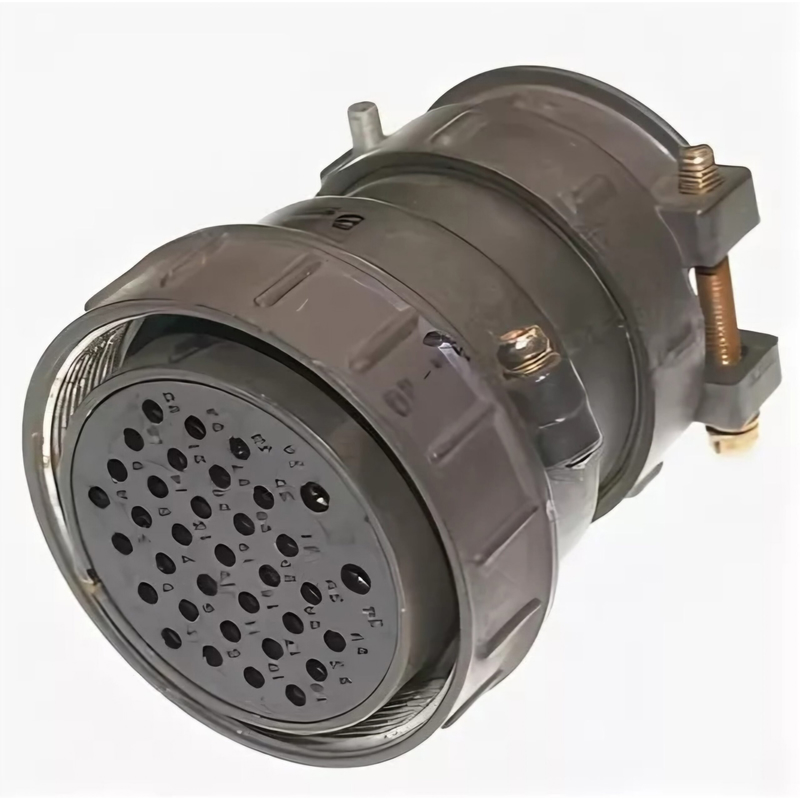

Розетка ШР55ПК35НГ3 представляет собой кабельный электрический соединитель, предназначенный для коммутации цепей постоянного и переменного тока в составе электро- и радиоаппаратуры. Устройство обеспечивает надёжное разъёмное соединение при напряжении до 850 В амплитудного значения и работает в диапазоне частот до 3 МГц. Конструкция рассчитана на многократное сочленение и расчленение в процессе эксплуатации, сохраняя стабильные электрические параметры на протяжении всего срока службы.

Разъём применяется в промышленном оборудовании, измерительных комплексах, системах связи и других устройствах, где требуется высокая плотность контактов и устойчивость к внешним механическим воздействиям. Розетка монтируется на кабель и может использоваться как с экранированным, так и с неэкранированным кабелем — выбор зависит от вида концевой гайки патрубка.

Подтверждённые технические особенности

Соединитель оснащён 35 контактами, которые разделены на две группы по диаметру. Основную коммутационную функцию выполняют 33 контакта диаметром 1,5 мм, ещё 2 контакта имеют диаметр 3,5 мм и рассчитаны на повышенные токовые нагрузки. Такое сочетание позволяет оптимально распределять силовые и сигнальные цепи внутри одного корпуса.

Электрические параметры контактов подтверждены следующими значениями:

• контакты диаметром 1,5 мм выдерживают ток до 7 А, а в отдельных режимах — до 20 А;
• контакты диаметром 3,5 мм рассчитаны на ток до 35 А, с возможностью кратковременной нагрузки до 50 А;
• общая максимальная токовая нагрузка соединителя достигает 344 А;
• сопротивление контактов диаметром 1,5 мм составляет 2,5 мОм или 5 мОм в зависимости от условий;
• сопротивление контактов диаметром 3,5 мм — 0,75 мОм или 1,5 мОм;
• сопротивление изоляции не менее 5000 МОм в нормальных климатических условиях.

Контактные поверхности имеют серебряное покрытие, в ряде исполнений дополненное никелевым подслоем. Это обеспечивает низкое переходное сопротивление и защиту от окисления при длительном хранении и эксплуатации. Сочленение ответных частей осуществляется резьбовым способом, поляризация корпусов — одношпоночная, что исключает неправильную стыковку.

Условия эксплуатации и надёжность

Розетка ШР55ПК35НГ3 сохраняет работоспособность в широком диапазоне внешних воздействий. Изделие выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров в секунду в квадрате (30 g). Конструкция устойчива к механическим ударам: одиночные удары допускают ускорение до 5000 метров в секунду в квадрате (500 g), многократные — до 350 метров в секунду в квадрате (35 g).

Температурный диапазон эксплуатации составляет от минус 60 до плюс 60 градусов Цельсия. Изделие сохраняет параметры при пониженном атмосферном давлении вплоть до 1,3 на 10 в минус четвёртой степени Паскаля. Ресурс по количеству сочленений и расчленений достигает 500 циклов. Минимальная наработка составляет 1000 часов, срок сохраняемости — не менее 15 лет.

Применение

Данная розетка входит в серию соединителей ШР55 и применяется в аппаратуре, где требуется компактное многоконтактное соединение с высокой токонесущей способностью. Благодаря наличию контактов разного диаметра, разъём подходит для комбинированной коммутации силовых и сигнальных линий в одном кабельном вводе. Это сокращает количество отдельных соединителей и упрощает монтаж.

Устройство ориентировано на стационарное и подвижное оборудование, эксплуатируемое в умеренных и жёстких климатических условиях. Резьбовая фиксация предотвращает самопроизвольное разъединение при вибрации и ударных нагрузках. Серебряное покрытие контактов обеспечивает стабильность переходного сопротивления на протяжении всего заявленного ресурса.
