Назначение и область применения

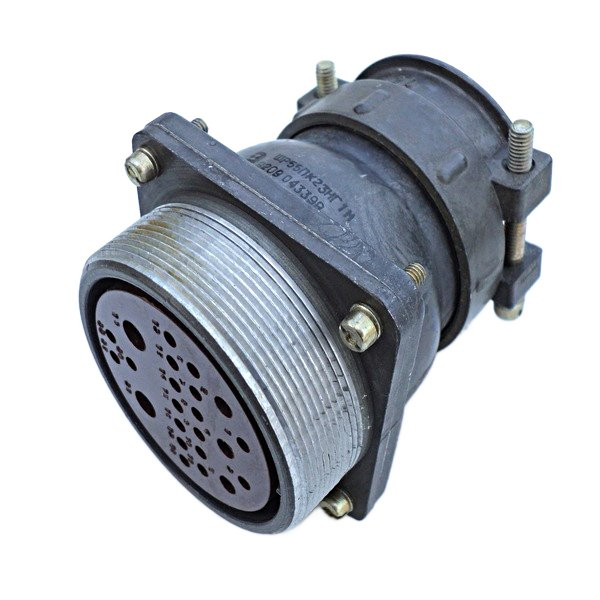

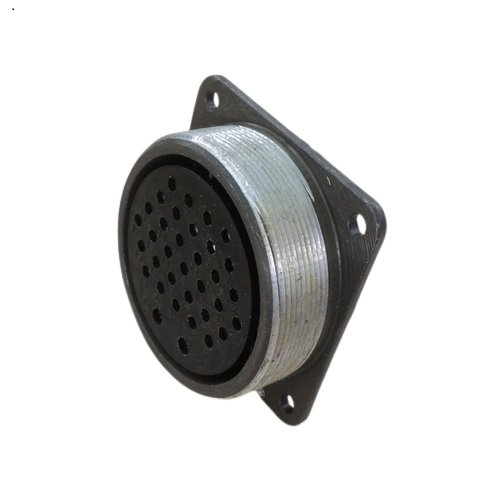

ШР55ПК35НГ3 представляет собой кабельную розетку низкочастотного цилиндрического соединителя серии ШР, предназначенную для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие рассчитано на работу при амплитудном значении напряжения до 850 В и применяется в составе электротехнических приборов, промышленного оборудования и аппаратуры, где требуется разъёмное соединение высокой надёжности с резьбовой фиксацией и одношпоночной поляризацией, исключающей неправильное сочленение.

Розетка допускает эксплуатацию как во внутренних, так и в наружных установках. Конструкция обеспечивает защиту от проникновения пыли и влаги, что позволяет использовать соединитель в условиях умеренно агрессивной внешней среды. Климатическое исполнение УХЛ подтверждает пригодность изделия для применения в районах с умеренным и холодным климатом. Монтаж розетки выполняется с экранированными или неэкранированными кабелями, методом пайки, включая объёмный монтаж.

Технические характеристики

Электрические параметры

• Рабочий ток для контактов диаметром 1,5 мм — 7 А.
• Рабочий ток для контактов диаметром 3,5 мм — 35 А.
• Суммарная допустимая токовая нагрузка — до 344 А.
• Переходное сопротивление контактов диаметром 1,5 мм — не более 2,5 мОм.
• Переходное сопротивление контактов диаметром 3,5 мм — не более 0,75 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Покрытие контактов — серебро.

Механические и климатические параметры

• Диапазон рабочих температур — от минус 60 до плюс 60 градусов Цельсия.
• Допустимый кратковременный пик температуры — до плюс 110 градусов Цельсия.
• Устойчивость к вибрационным нагрузкам в диапазоне частот от 1 до 5000 Гц при ускорении до 300 метров на секунду в квадрате.
• Устойчивость к одиночным ударным нагрузкам с ускорением до 5000 метров на секунду в квадрате.
• Устойчивость к многократным ударным нагрузкам с ускорением до 350 метров на секунду в квадрате.
• Минимальная наработка — 1000 часов.
• Количество циклов соединений-рассоединений — 500.
• Срок сохраняемости — 15 лет.

Особенности конструкции и эксплуатации

Розетка ШР55ПК35НГ3 оснащена резьбовым соединением, которое обеспечивает плотное и стабильное сочленение с ответной частью, предотвращая самопроизвольное разъединение под воздействием вибраций и механических нагрузок. Одношпоночная поляризация гарантирует однозначную ориентацию при стыковке, что исключает повреждение контактов и ошибки монтажа. Наличие контактов двух диаметров — 1,5 мм и 3,5 мм — позволяет распределять токовые нагрузки в зависимости от назначения цепи: маломощные сигнальные линии и силовые цепи коммутируются в одном корпусе.

Серебряное покрытие контактов снижает переходное сопротивление и повышает стойкость к окислению, что положительно сказывается на стабильности электрических параметров в течение всего срока службы. Изделие подходит для пайки проводников и объёмного монтажа, что обеспечивает совместимость с традиционными технологиями сборки кабельных сетей в производственных условиях.

Комплектация и идентификация

Изделие поставляется как самостоятельная единица — кабельная розетка. Артикул товара: 10922. Полное наименование — ШР55ПК35НГ3 РОЗЕТКИ. Категория в каталоге — ШР55. Дополнительная комплектация, принадлежности и ответные части в объём поставки не входят и приобретаются отдельно. Маркировка, нанесённая на корпус, содержит условное обозначение серии и модификации, что упрощает складской учёт и подбор совместимых компонентов.
