Назначение и область применения

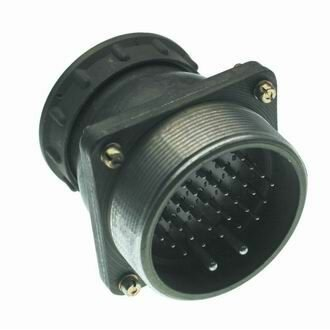

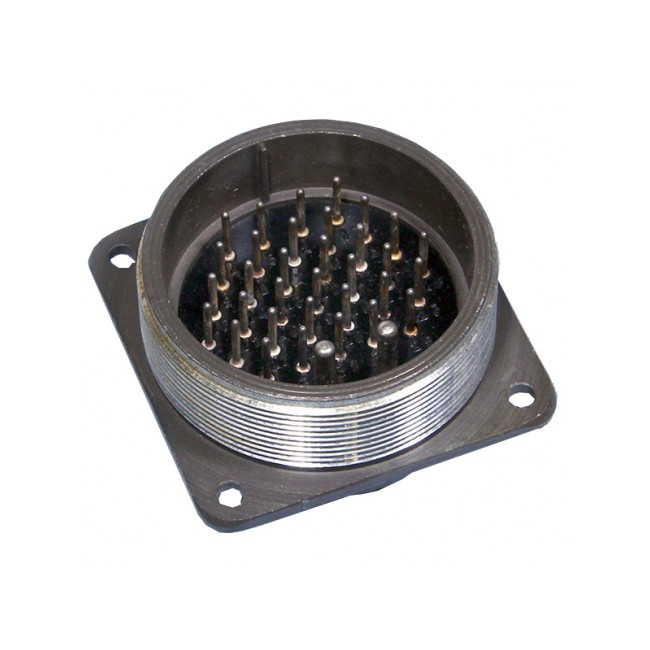

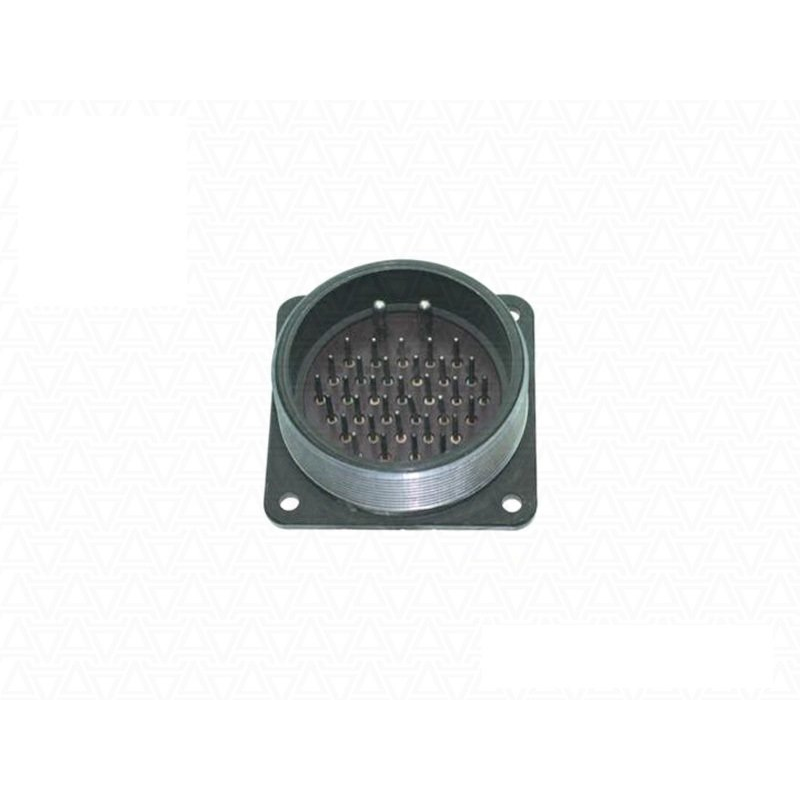

ШР55ПК35ЭШ3 представляет собой вилку (приборную часть) низкочастотного цилиндрического соединителя серии ШР55. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Конструкция обеспечивает надёжное соединение и разъединение электрических цепей, включая провода, кабели, узлы и блоки.

Соединитель применяется в электро- и радиоаппаратуре общего назначения, а также в радиоэлектронной и радиотехнической технике. Вилка используется в составе разъёмных соединений для монтажа на приборы и устройства, где требуется многократное сочленение и расчленение контактных пар с сохранением стабильных электрических характеристик.

Технические характеристики

• Рабочий ток на контакт: до 35 А
• Количество контактов: 35 шт.
• Диапазон рабочих температур: от минус 60 до плюс 60 °C (с учётом перегрева контактов до плюс 110 °C)
• Вибрационная нагрузка: синусоидальная от 1 до 5000 Гц, ускорение до 300 м/с²
• Механический удар: до 5000 м/с² (одиночный), 350 м/с² (многократный)
• Пониженное атмосферное давление: до 1,3·10⁻⁶ Па
• Сопротивление изоляции: не менее 5000 МОм
• Наработка: минимум 1000 часов, 500 сочленений-расчленений
• Диаметр корпуса: 55 мм
• Длина: около 42 мм

Изделие рассчитано на эксплуатацию в условиях повышенных механических нагрузок и сохраняет работоспособность при значительных перепадах температуры и давления. Выпуск 2009 года соответствует типичным годам производства промышленных соединителей данной серии.

Конструкция и совместимость

Вилка выполнена в цилиндрическом корпусе диаметром 55 мм и относится к серии ШР55. Контактная группа включает 35 контактов, рассчитанных на ток до 35 А каждый. Приборная часть предназначена для установки на панели или корпуса устройств и обеспечивает сочленение с ответной кабельной частью соединителя.

Изделие поставляется как самостоятельная сборочная единица и используется при комплектации радиоэлектронной аппаратуры, стендового оборудования и промышленных установок. Благодаря широкому диапазону рабочих температур и высокой виброустойчивости вилка подходит для применения в жёстких условиях эксплуатации, включая оборудование с повышенными требованиями к надёжности электрических соединений.

Особенности эксплуатации

Соединитель допускает не менее 500 циклов сочленения-расчленения с сохранением заявленных электрических параметров. Минимальная наработка составляет 1000 часов, что подтверждает пригодность изделия для длительной работы в составе стационарного и мобильного оборудования. Сопротивление изоляции не менее 5000 МОм обеспечивает безопасную работу при напряжении до 850 В.

Изделие сохраняет работоспособность при пониженном атмосферном давлении до 1,3·10⁻⁶ Па, что допускает его использование в аппаратуре, эксплуатируемой на больших высотах или в вакуумных камерах. При монтаже необходимо учитывать габаритные размеры вилки: диаметр 55 мм и длину около 42 мм.
