Назначение изделия

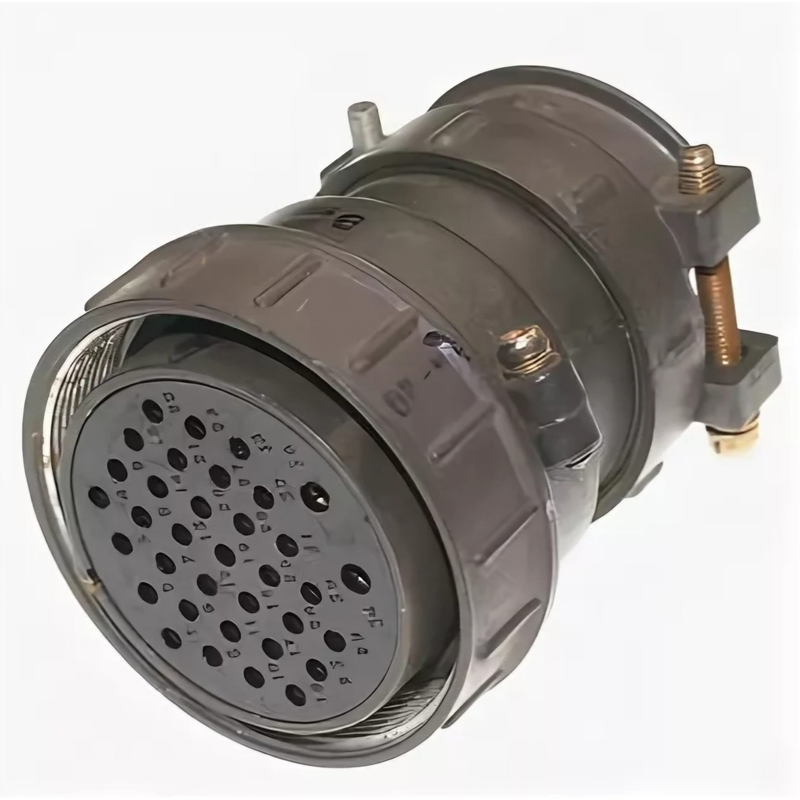

ШР55ПК35ЭГ3 — это цилиндрический низкочастотный разъём розетка советского и российского производства, предназначенная для надёжного соединения электрических цепей в электро- и радиоаппаратуре. Изделие обеспечивает стабильный электрический контакт в условиях повышенных механических и климатических нагрузок, что делает его востребованным в ответственных узлах промышленного оборудования, измерительных комплексов и аппаратуры специального назначения.

Разъём рассчитан на работу как во внутренних, так и в наружных условиях при соответствующей защите от пыли и влаги по исполнению УХЛ. Конструкция предусматривает блочный или приборный монтаж без патрубка, что упрощает интеграцию в корпуса устройств и распределительные панели.

Подтверждённые особенности и технические характеристики

ШР55ПК35ЭГ3 относится к категории ШР55 и обладает следующими подтверждёнными параметрами:

• Номинальное напряжение — до 850 В при постоянном или переменном токе с частотой до 3 МГц.
• Токовая нагрузка: контакты диаметром 1,5 мм рассчитаны на 20 А, контакты диаметром 3,5 мм — на 35–40 А; суммарная нагрузка достигает 344 А.
• Рабочий диапазон температур — от минус 60 градусов Цельсия до плюс 60 градусов Цельсия, с кратковременными пиками до плюс 110 градусов Цельсия.
• Сопротивление изоляции — не менее 5000 МОм.
• Сопротивление контактов — от 0,75 до 2,5 мОм.
• Устойчивость к вибрации — от 1 до 5000 Гц при ускорении до 300 метров в секунду за секунду.
• Ударная прочность — до 5000 метров в секунду за секунду при одиночном ударе.
• Количество циклов сочленения и расчленения — 500.
• Наработка — не менее 1000 часов.
• Срок хранения — 15 лет.
• Покрытие контактов — серебро.

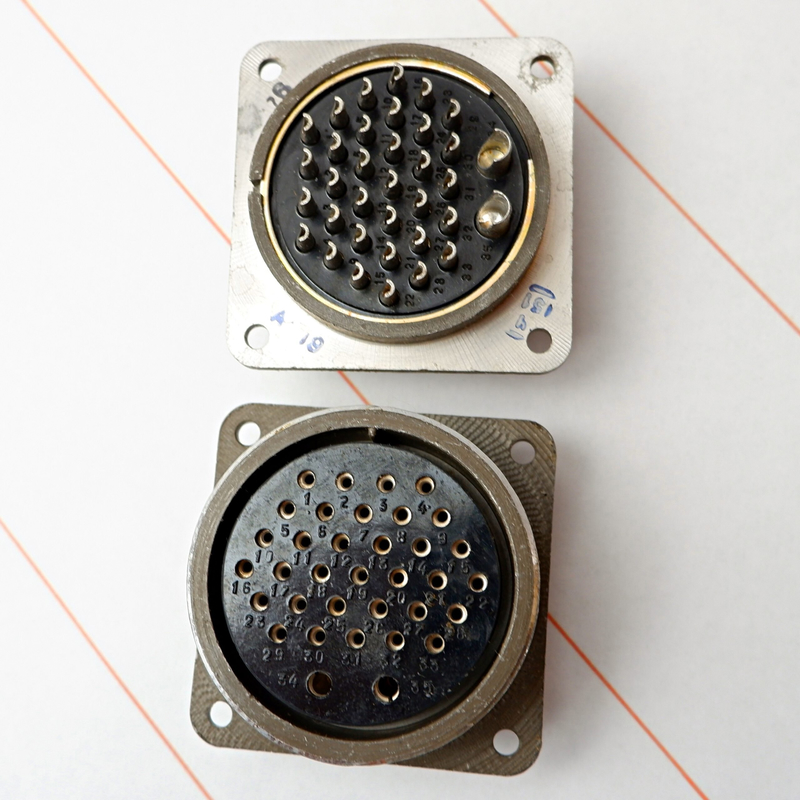

• Количество контактов — 35, из них 33 контакта диаметром 1,5 мм и 2 контакта диаметром 3,5 мм.

Условия эксплуатации

Изделие сохраняет работоспособность при значительных перепадах температур и воздействии вибрационных и ударных нагрузок. Исполнение УХЛ допускает применение в умеренном и холодном климате, включая размещение в неотапливаемых помещениях и на открытых площадках при условии защиты от прямого попадания влаги и пыли. Серебряное покрытие контактов обеспечивает низкое переходное сопротивление и стабильность электрических параметров на протяжении всего срока службы.

Области применения

ШР55ПК35ЭГ3 применяется для соединения и разъединения проводов, кабелей, узлов и блоков в приборах различного назначения. Разъём подходит для использования в промышленной, радиотехнической и военной аппаратуре, где предъявляются повышенные требования к надёжности соединений при вибрациях, ударах и экстремальных температурах.

Типовые области применения включают:

• Промышленные системы управления и автоматизации.
• Радиоэлектронную аппаратуру стационарного и мобильного размещения.
• Измерительные и испытательные комплексы.
• Электрооборудование специального и военного назначения.

Благодаря блочному монтажу без патрубка розетка удобна для установки на приборные панели, в корпуса блоков и распределительные устройства. Сочетание высокой токовой нагрузки, широкого температурного диапазона и стойкости к механическим воздействиям позволяет использовать ШР55ПК35ЭГ3 в наиболее ответственных узлах электроаппаратуры.
