Назначение и конструктивное исполнение

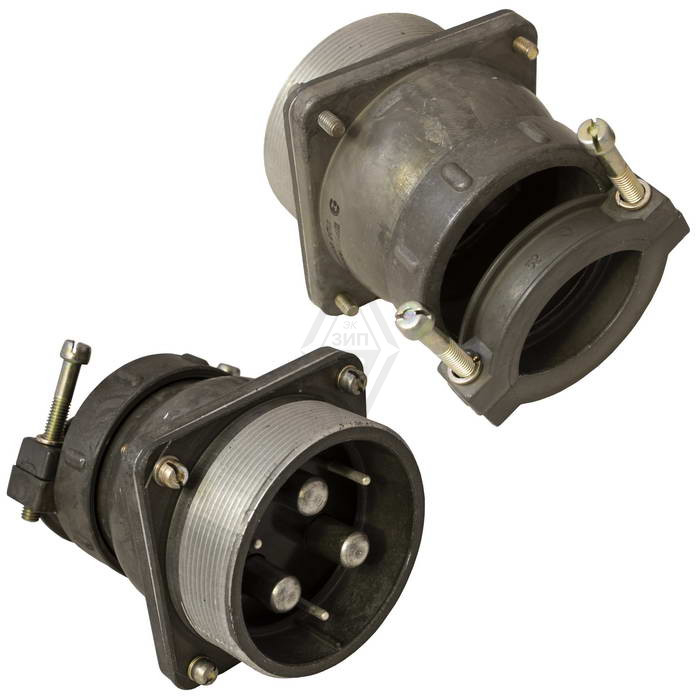

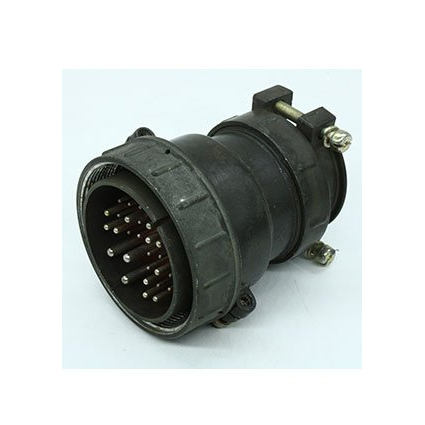

ШР55ПК31НШ3 представляет собой приборную вилку низкочастотного цилиндрического соединителя с прямым патрубком. Изделие предназначено для надежного соединения электрических цепей в электро- и радиоаппаратуре, где требуется разъемное сочленение проводников, кабелей, узлов и блоков. Конструкция вилки предусматривает установку на приборную панель или корпус оборудования: прямой патрубок обеспечивает удобный вывод монтажных проводов, а резьбовое исполнение корпуса гарантирует фиксацию ответной части соединителя и защиту контактной группы от внешних воздействий.

Расшифровка обозначения позволяет точно определить ключевые параметры изделия. Литеры ШР указывают на тип соединителя — средний резьбовой. Цифра 55 обозначает условный размер корпуса. Сочетание ПК характеризует приборную часть с прямым патрубком. Число 31 соответствует количеству контактов. Обозначение НШ3 свидетельствует о негерметичном исполнении, серии Н и посадочных местах 3.

Подтверждённые особенности и технические параметры

Вилка рассчитана на работу в электрических цепях постоянного и переменного тока частотой до 3 МГц. Рабочее напряжение достигает 850 В по амплитуде. Контактная группа включает 31 контакт, распределённый по диаметрам: 14 контактов диаметром 1,5 мм, 14 контактов диаметром 2,5 мм и 3 контакта диаметром 3,5 мм. Такое сочетание позволяет гибко распределять силовые и сигнальные цепи внутри одного соединителя.

Максимальный ток на контакт зависит от его диаметра и составляет:

• 20 А для контактов диаметром 1,5 мм;
• 35 А для контактов диаметром 2,5 мм;
• 50 А для контактов диаметром 3,5 мм.

Общая токовая нагрузка соединителя достигает 512 А, что подтверждает его пригодность для ответственных силовых цепей при условии учёта реальной схемы распределения нагрузки.

Электрические параметры контактных пар нормированы по максимальному сопротивлению контакта: не более 5 мОм для контактов диаметром 1,5 мм, не более 2 мОм для контактов диаметром 2,5 мм и не более 1,5 мОм для контактов диаметром 3,5 мм. Минимальное сопротивление изоляции составляет 5000 МОм, что обеспечивает надёжное разделение цепей и минимизацию токов утечки.

Устойчивость к механическим воздействиям и условия эксплуатации

Изделие сохраняет работоспособность при воздействии синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате. Ударная стойкость подтверждена для одиночных ударов с ускорением до 5000 метров на секунду в квадрате и многократных ударов с ускорением до 350 метров на секунду в квадрате. Указанные характеристики позволяют применять вилку в составе аппаратуры, подвергающейся транспортной тряске, вибрационным и ударным нагрузкам.

Показатели наработки составляют 1000 часов, допустимое количество циклов сочленения-расчленения — 500. Климатическое исполнение УХЛ обеспечивает устойчивую работу в диапазоне температур от минус 60 до плюс 60 градусов Цельсия, что делает изделие пригодным для эксплуатации в умеренном и холодном климате, включая неотапливаемые помещения и наружные установки при условии защиты от прямого попадания влаги.

Область применения

ШР55ПК31НШ3 применяется преимущественно во внутреннем монтаже радиоэлектронной и радиотехнической аппаратуры, а также контрольно-измерительных приборов. Разъём подходит для организации разборных электрических соединений между отдельными блоками оборудования, подключения жгутов и кабельных сборок, построения стендового и испытательного оснащения. Конструкция с прямым патрубком упрощает прокладку проводов внутри корпуса прибора и обеспечивает удобный доступ к контактным выводам при монтаже и обслуживании.

Наличие контактов трёх различных диаметров позволяет в рамках одного соединителя совмещать сильноточные цепи питания и слаботочные сигнальные линии, что сокращает общее количество разъёмов в аппаратуре и упрощает её компоновку. Резьбовое сочленение ответной части исключает самопроизвольное расчленение при вибрациях и механических воздействиях, повышая надёжность соединения в процессе эксплуатации.
