Назначение и область применения

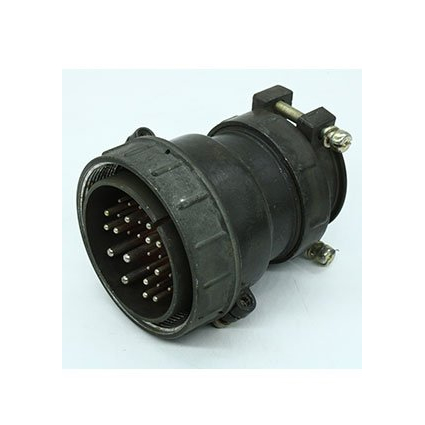

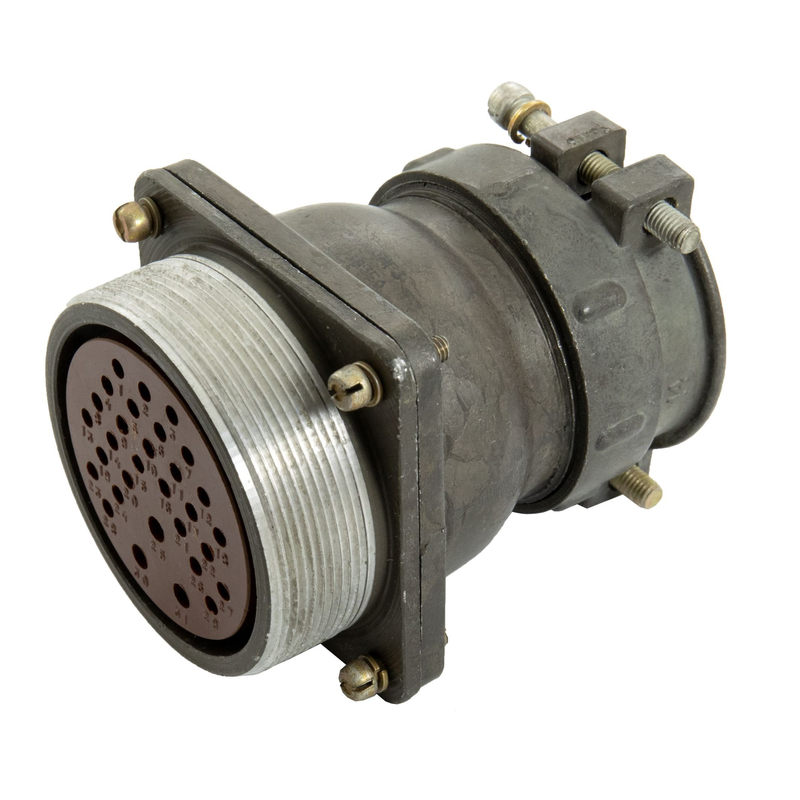

ШР55ПК31НГ3 — это приборная розетка цилиндрического соединителя серии ШР, предназначенная для коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к соединителям общего назначения и допускает эксплуатацию как во внутренних, так и в наружных условиях при обеспечении защиты от пыли и влаги. Климатическое исполнение УХЛ подтверждает пригодность розетки для умеренного и холодного климата.

Розетка ориентирована на объёмный монтаж внутри аппаратуры. Она рассчитана на работу в цепях с частотой до 3 МГц и напряжением до 850 В — как при постоянном, так и при переменном токе (учитывается амплитудное значение). Такие параметры делают соединитель востребованным в промышленной электронике, измерительных комплексах, системах связи и силовых распределительных узлах, где требуется надёжная фиксация многоконтактного разъёма и стабильность электрических характеристик в широком диапазоне внешних воздействий.

Подтверждённые особенности конструкции и электрические характеристики

Соединитель оснащён 31 контактом, распределённым по трём типоразмерам, что позволяет совмещать в одном разъёме сильноточные и сигнальные линии без применения дополнительных корпусов.

• Контакты диаметром 1,5 мм — 14 штук, допустимый ток от 7 до 20 А.
• Контакты диаметром 2,5 мм — 14 штук, допустимый ток от 17,5 до 35 А.
• Контакты диаметром 3,5 мм — 3 штуки, допустимый ток от 35 до 40 А.

Суммарная токовая нагрузка соединителя достигает 512 А, что подтверждает возможность применения розетки в цепях со значительной передаваемой мощностью. Покрытие контактов выполнено из серебра, обеспечивающего низкое переходное сопротивление и устойчивость к окислению. Сопротивление изоляции составляет не менее 5000 МОм. Сопротивление контактов зависит от их диаметра: для контактов 1,5 мм — до 2,5 мОм, для контактов 2,5 мм — до 1 мОм, для контактов 3,5 мм — до 0,75 мОм.

Механический ресурс розетки составляет 500 сочленений-расчленений, а наработка — 1000 часов. Изделие сохраняет работоспособность при температуре окружающей среды от минус 60 до плюс 60 градусов Цельсия. Розетка выдерживает вибрационные нагрузки с частотой до 5000 Гц при ускорении 300 метров на секунду в квадрате и ударные воздействия до 5000 метров на секунду в квадрате. Срок сохраняемости достигает 15 лет.

Применение в аппаратуре

ШР55ПК31НГ3 устанавливается на приборные панели, шасси и корпуса радиоэлектронных устройств, где требуется ответная часть для кабельной вилки серии ШР. Благодаря объёмному монтажу розетка позволяет рационально распределять проводники внутри корпуса и упрощает обслуживание узлов. Комбинированная контактная группа даёт возможность объединять силовые и слаботочные цепи в одном соединителе, сокращая количество разъёмов и повышая плотность компоновки. Изделие подходит для блоков питания, преобразователей, распределительных щитов, контрольно-измерительной аппаратуры и другого оборудования, эксплуатируемого в жёстких климатических и механических условиях.
