Назначение

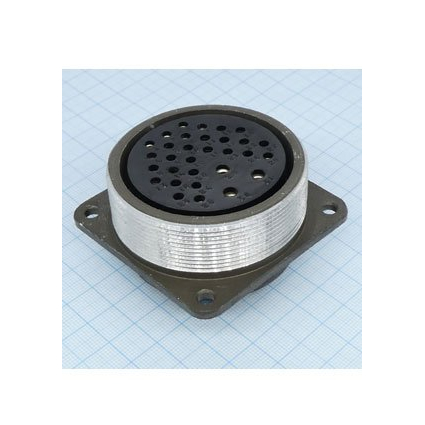

ШР55ПК31ЭГ3 — это приборная розетка цилиндрического низкочастотного соединителя серии ШР, выпускавшаяся в России, включая период около 2015 года. Изделие предназначено для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре, включая внутренний и наружный монтаж при условии защиты от пыли и влаги.

Розетка применяется для работы с экранированными или неэкранированными кабелями в цепях постоянного, переменного (до 3 МГц) и импульсного тока. Максимальное рабочее напряжение составляет до 850 В по амплитудному значению. Климатическое исполнение УХЛ позволяет эксплуатировать соединитель в различных условиях, характерных для умеренного и холодного климата.

Подтверждённые особенности

Соединитель имеет резьбовое соединение, негерметичное исполнение, контакты с серебряным или никелевым покрытием. Конструкция рассчитана на значительные механические нагрузки: вибрацию в диапазоне 1–5000 Гц с ускорением до 300 метров в секунду за секунду, одиночные удары до 5000 метров в секунду за секунду и многократные удары до 350 метров в секунду за секунду.

Электрические и эксплуатационные характеристики изделия:

• Количество контактов: 31, из них 14 штук диаметром 1,5 мм, 14 штук диаметром 2,5 мм и 3 штуки диаметром 3,5 мм.
• Рабочий ток: 7 А для контактов диаметром 1,5 мм, 17,5 А для контактов диаметром 2,5 мм, 35 А для контактов диаметром 3,5 мм.
• Сопротивление контакта: не более 2,5 мОм для контактов диаметром 1,5 мм, не более 1 мОм для контактов диаметром 2,5 мм, не более 0,75 мОм для контактов диаметром 3,5 мм.
• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.
• Наработка: не менее 1000 часов.
• Срок хранения: 15 лет.

Применение

Розетка ШР55ПК31ЭГ3 устанавливается на приборы и блоки радиоэлектронной аппаратуры, где требуется надёжное разъёмное соединение с ответной вилкой. Благодаря 31 контакту с различными диаметрами изделие подходит для одновременной коммутации силовых и сигнальных цепей. Сочетание контактов трёх диаметров позволяет распределять токовые нагрузки в зависимости от назначения каждой цепи.

Соединитель востребован в промышленной электронике, контрольно-измерительном оборудовании, связной аппаратуре и других устройствах, где необходимы устойчивость к вибрационным и ударным воздействиям, стабильное электрическое соединение и длительный срок службы. Климатическое исполнение УХЛ обеспечивает работоспособность в широком диапазоне температур, типичном для умеренных и холодных климатических зон.

Электрические характеристики

Розетка рассчитана на работу в цепях постоянного и переменного тока частотой до 3 МГц. Максимальное амплитудное значение рабочего напряжения составляет 850 В. Показатели сопротивления контактов и изоляции подтверждают высокое качество электрического соединения: сопротивление изоляции не менее 5000 МОм в нормальных условиях обеспечивает надёжное разделение цепей, а низкое переходное сопротивление контактов минимизирует потери и нагрев.

Механическая стойкость

Изделие выдерживает воздействие вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров в секунду за секунду. Ударная стойкость составляет до 5000 метров в секунду за секунду для одиночных ударов и до 350 метров в секунду за секунду для многократных. Такие параметры позволяют использовать розетку в аппаратуре, подверженной значительным механическим нагрузкам, включая передвижные и бортовые системы.

Эксплуатационные параметры

Минимальная наработка соединителя составляет 1000 часов, срок хранения — 15 лет. Резьбовое соединение обеспечивает надёжную фиксацию ответной части и защиту от самопроизвольного разъединения. Покрытие контактов серебром или никелем повышает коррозионную стойкость и стабильность переходного сопротивления в течение всего срока службы.
