Назначение и область применения

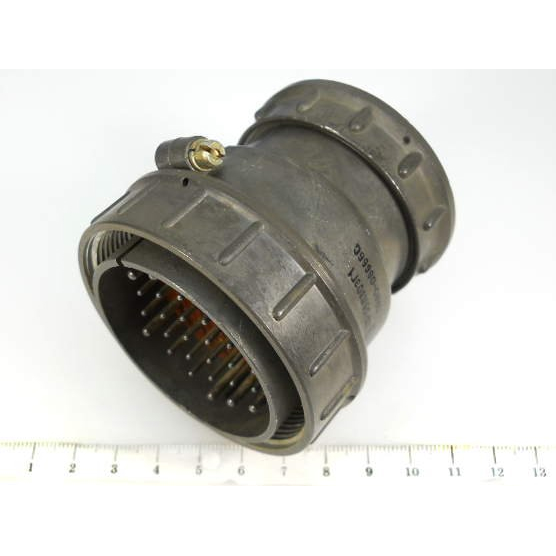

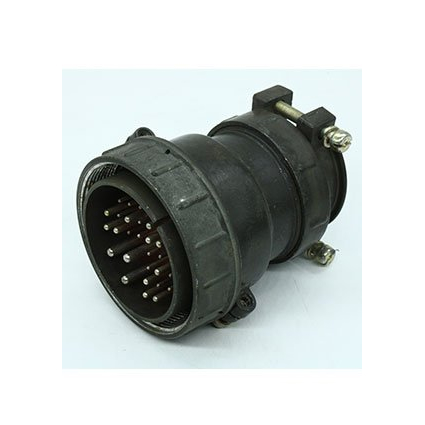

ШР55ПК30НШ1 «ВИЛКИ» — это цилиндрический низкочастотный разъём-вилка серии ШР, предназначенный для монтажа в радиоэлектронной и радиотехнической аппаратуре. Вилка относится к разъёмам общего назначения и используется для соединения силовых и сигнальных цепей в стационарных и подвижных установках.

Соединитель рассчитан на работу в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Вилка имеет раздельный корпус-патрубок и выполнена как приборная (блочная) часть, монтируемая на панели или корпусе оборудования. Она сочетается с соответствующей розеткой того же типоразмера.

Изделие применяется в электронной аппаратуре, системах управления, измерительных приборах и других устройствах, где требуются надёжные цилиндрические разъёмы с большим количеством контактов и повышенной механической стойкостью. Вилка подходит для монтажа с экранированным или неэкранированным кабелем в зависимости от конструкции патрубка и концевой гайки.

Подтверждённые технические особенности

Количество контактов в ШР55ПК30НШ1 составляет 30 штук, из них 22 контакта диаметром 1,5 мм и 8 контактов диаметром 2,5 мм. Максимальный ток на одиночном контакте ограничен примерно 20 А для контактов диаметром 1,5 мм и 35 А для контактов диаметром 2,5 мм. Общая максимально допустимая нагрузка на разъём не превышает около 374 А.

Электрические параметры изделия подтверждаются следующими значениями:

• сопротивление контактов — не более 2,5 мОм для контактов диаметром 1,5 мм и не более 1 мОм для контактов диаметром 2,5 мм, что обеспечивает низкие потери в переходном контакте;
• сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм;
• амплитудное напряжение цепи — до 850 В;
• количество циклов сочленений-расчленений — 500;
• минимальная наработка — не менее 1000 часов.

Механическая стойкость

Вилка выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с² (примерно 30 g). Изделие также рассчитано на механические удары: одиночные до 5000 м/с² (500 g) и многократные до 350 м/с² (35 g).

Климатическое исполнение

Соединитель ШР55ПК30НШ1 относится к негерметичному типу и предназначен для климатического исполнения УХЛ (умеренно-холодный, лёгкий). Диапазон рабочих температур окружающей среды составляет от −60 °C до +60 °C. Разъём допускается использовать внутри и снаружи оборудования при дополнительной защите от пыли и влаги.

Применение и совместимость

Вилка ШР55ПК30НШ1 устанавливается на панели или корпусе оборудования и соединяется с ответной розеткой того же типоразмера. Конструкция с раздельным корпусом-патрубком позволяет выполнять монтаж с экранированным или неэкранированным кабелем, что расширяет возможности по применению в различных схемах.

Изделие предназначено для использования в составе радиоэлектронной аппаратуры, систем управления и измерительных приборов, где необходимы цилиндрические разъёмы с тридцатью контактами двух диаметров и повышенной устойчивостью к вибрационным и ударным нагрузкам.
