Назначение соединителя

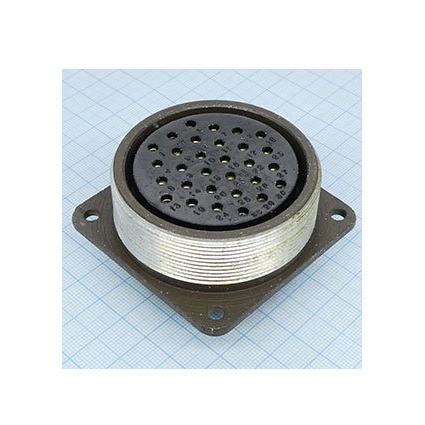

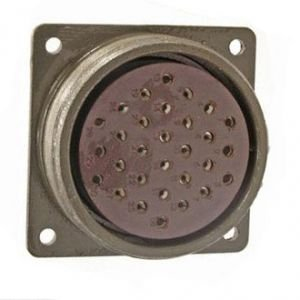

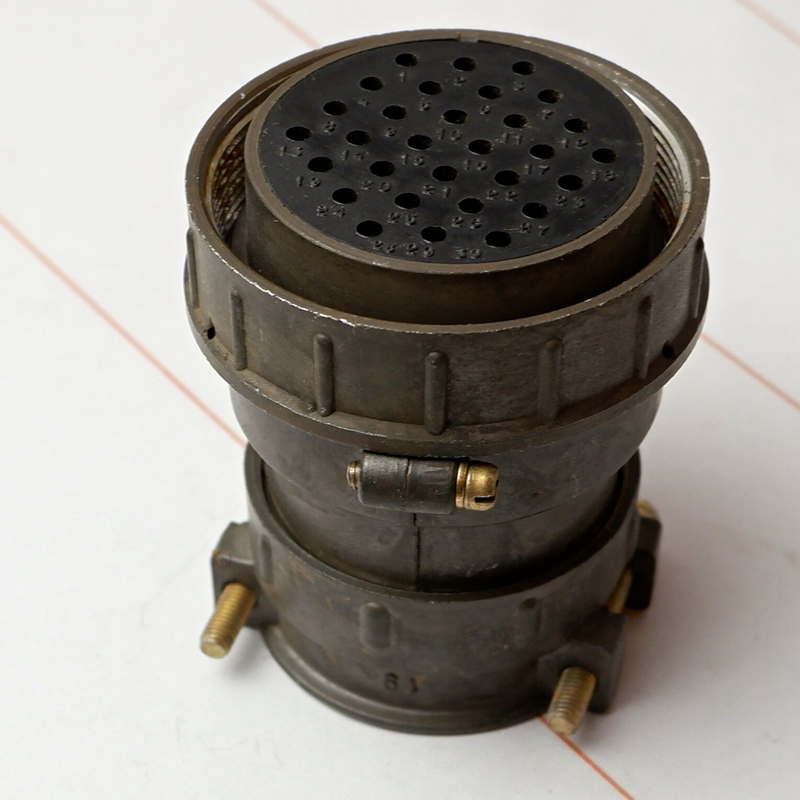

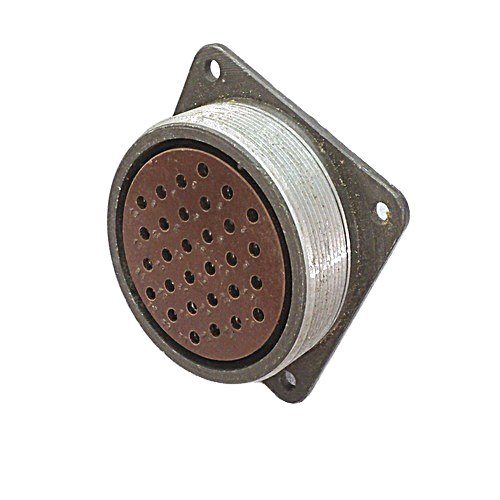

ШР55ПК30НГ1 представляет собой приборную розетку кабельного типа с прямым патрубком, предназначенную для коммутации электрических цепей в составе радиоэлектронной и радиотехнической аппаратуры. Изделие относится к категории соединителей общего назначения серии ШР55 и рассчитано на эксплуатацию как во внутренних, так и в наружных установках при условии обеспечения потребителем дополнительной защиты от пыли и влаги. Конструкция предусматривает подключение неэкранированного кабеля, что делает розетку удобным решением для монтажа в корпусах приборов, блоках питания, измерительных стендах и промышленном оборудовании.

Климатическое исполнение УХЛ допускает применение соединителя в районах с умеренным и холодным климатом, где оборудование подвергается значительным перепадам температур, воздействию конденсата и инея. Розетка сохраняет работоспособность при установке на подвижных узлах и механизмах, испытывающих постоянные вибрационные нагрузки и ударные воздействия, что подтверждается заявленными параметрами устойчивости.

Технические характеристики

Габаритные размеры розетки составляют 82,8 на 64 на 64 мм, что позволяет размещать её в стандартных приборных нишах и на коммутационных панелях. Соединитель оснащён тридцатью контактами, распределёнными по двум типоразмерам: 22 контакта диаметром 1,5 мм и 8 контактов диаметром 2,5 мм. Такое сочетание обеспечивает раздельную коммутацию сигнальных и силовых цепей в пределах одного корпуса.

• Рабочий ток для контактов диаметром 1,5 мм — 8 А.
• Рабочий ток для контактов диаметром 2,5 мм — 20 А.
• Максимальное напряжение постоянного тока — 850 В.
• Сопротивление контактов диаметром 1,5 мм — 2,5 мОм.
• Сопротивление контактов диаметром 2,5 мм — 1 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Покрытие контактов — серебро.

Серебряное покрытие контактных поверхностей обеспечивает стабильно низкое переходное сопротивление, высокую коррозионную стойкость и надёжный электрический контакт при многократных сочленениях. Диапазон рабочих температур составляет от минус 60 до плюс 60 градусов Цельсия, при этом конструкция допускает перегрев контактов до плюс 110 градусов Цельсия без потери эксплуатационных свойств.

Устойчивость к внешним воздействиям

Соединитель разработан с учётом жёстких требований к механической прочности и виброустойчивости. Изделие выдерживает вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате. По ударным воздействиям розетка рассчитана на одиночные удары с ускорением до 5000 метров на секунду в квадрате и многократные удары с ускорением 350 метров на секунду в квадрате.

Ресурс соединителя составляет 500 циклов сочленения и расчленения, а минимальная наработка на отказ заявлена на уровне 1000 часов. Совокупность этих параметров подтверждает пригодность ШР55ПК30НГ1 для использования в аппаратуре, работающей в условиях транспортировки, на подвижных объектах и в составе вибронагруженного оборудования.

Особенности монтажа и эксплуатации

Прямой патрубок корпуса упрощает ввод неэкранированного кабеля и его фиксацию без дополнительных переходных элементов. При наружной установке потребителю необходимо самостоятельно обеспечить герметизацию места сочленения и защиту от прямого попадания пыли и атмосферных осадков. Перед монтажом рекомендуется проверить соответствие сечений подключаемых проводников диаметрам контактов, а также проконтролировать чистоту контактных поверхностей для сохранения низкого переходного сопротивления на протяжении всего срока службы.

Розетка поставляется как самостоятельное комплектующее изделие и предназначается для установки в аппаратуру производителями электронной техники, ремонтными организациями и сервисными центрами. Применение соединителя позволяет реализовать разъёмное соединение с высокой плотностью контактов и гарантированной стабильностью электрических параметров в сложных условиях эксплуатации.
