Назначение и область применения

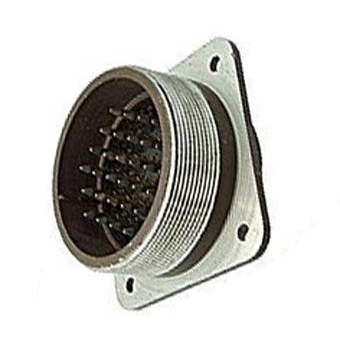

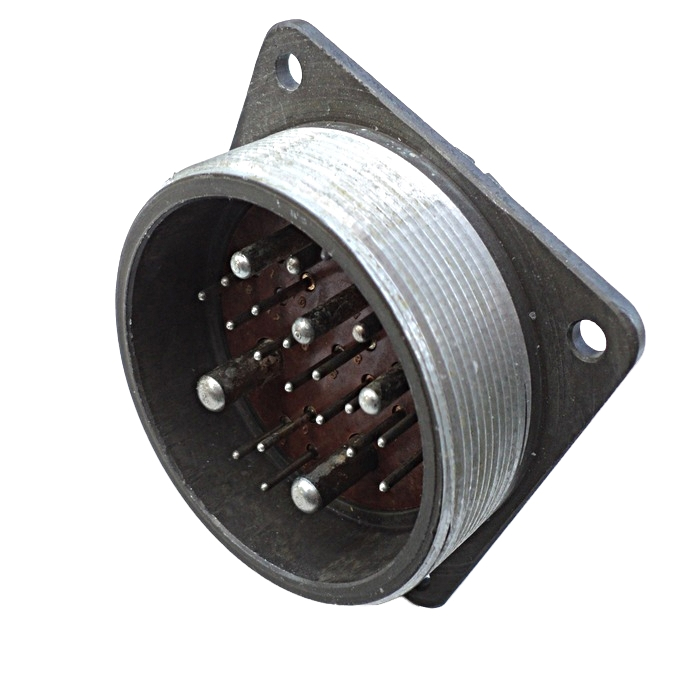

ШР55ПК30ЭШ1 представляет собой вилку приборную без патрубка, входящую в серию низкочастотных цилиндрических соединителей ШР. Устройство имеет резьбовое соединение и нормальные габариты, что обеспечивает надёжную фиксацию и удобство монтажа в составе радиоэлектронной аппаратуры.

Изделие предназначено для внутреннего монтажа в электрических цепях радиоэлектронной и радиотехнической аппаратуры. Вилка рассчитана на работу с экранированными или неэкранированными кабелями, что расширяет возможности её применения при построении различных схем соединений. Климатическое исполнение УХЛ2 по ГОСТ 15150-69 допускает наружный монтаж при условии защиты от прямого попадания дождя, пыли и солнечных лучей. Соединитель работает с постоянным и переменным током в диапазоне частот до 3 МГц при напряжении до 850 В амплитудного значения.

Технические характеристики

Вилка ШР55ПК30ЭШ1 обладает следующими подтверждёнными электрическими и механическими параметрами:

• Максимальное рабочее напряжение — 850 В
• Сопротивление изоляции — не менее 5000 МОм
• Рабочая температура — от минус 60 до плюс 60 градусов Цельсия
• Допустимая смена температур — до плюс 110 градусов Цельсия с учётом перегрева контактов
• Пониженное атмосферное давление — 1,3 на 10 в минус четвёртой степени Па
• Синусоидальная вибрация — в диапазоне от 1 до 5000 Гц при ускорении до 300 метров в секунду за секунду
• Одиночный удар — до 5000 метров в секунду за секунду
• Многократный удар — до 350 метров в секунду за секунду
• Наработка — 1000 часов
• Количество сочленений-расчленений — 500 циклов

Особенности конструкции и эксплуатации

Приборная вилка без патрубка спроектирована для внутреннего монтажа, что упрощает компоновку аппаратуры и сокращает занимаемое пространство. Резьбовое соединение обеспечивает стабильный электрический контакт и защиту от самопроизвольного разъединения при вибрационных и ударных воздействиях.

Конструкция рассчитана на длительную эксплуатацию в составе радиоэлектронных устройств, где предъявляются требования к стабильности соединений при работе в широком диапазоне частот. Возможность использования с экранированными кабелями позволяет применять соединитель в схемах, чувствительных к электромагнитным помехам.

Изделие выпускается в категории ШР55 и имеет артикул 51881. Год выпуска партии — 2015. При монтаже и эксплуатации необходимо учитывать климатические ограничения и обеспечивать защиту от атмосферных осадков при наружной установке.
