Назначение и область применения

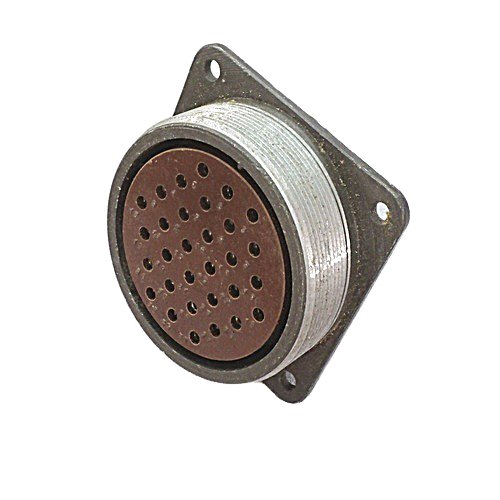

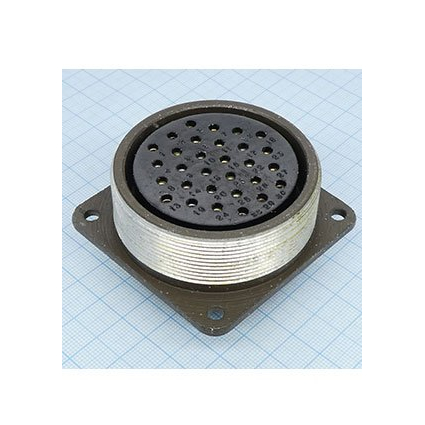

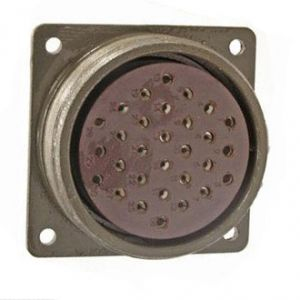

ШР55ПК30ЭГ1 — блочная приборная розетка, входящая в серию электрических соединителей ШР55. Изделие предназначено для организации надёжного разъёмного электрического соединения в составе радиоэлектронной, радиотехнической и промышленной аппаратуры. Розетка рассчитана на работу в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Соединитель применяется при монтаже оборудования, где предъявляются повышенные требования к устойчивости против механических воздействий, вибраций и перепадов температур. Конструкция допускает использование как с экранированными, так и с неэкранированными кабелями. Климатическое исполнение УХЛ предполагает эксплуатацию в условиях умеренного и холодного климата при условии защиты от прямого попадания пыли и влаги.

Основные сферы применения включают промышленную электронику, контрольно-измерительную аппаратуру, связное оборудование и технику специального назначения, где необходима высокая плотность монтажа и стабильность электрических параметров в течение длительного срока службы.

Технические характеристики

Розетка ШР55ПК30ЭГ1 имеет 30 контактов, разделённых на две группы по диаметру. Такое конструктивное решение позволяет одновременно коммутировать силовые и сигнальные цепи в пределах одного соединителя, упрощая компоновку аппаратуры.

• Общее количество контактов: 30 штук.
• Контакты диаметром 1,5 мм: 22 штуки.
• Контакты диаметром 2,5 мм: 8 штук.
• Максимальное рабочее напряжение: 850 В (амплитудное значение).
• Рабочий ток на контакт диаметром 1,5 мм: до 20 А.
• Рабочий ток на контакт диаметром 2,5 мм: до 35 А.
• Суммарная допустимая токовая нагрузка: до 374 А.
• Сопротивление контакта диаметром 1,5 мм: не более 2,5 мОм.
• Сопротивление контакта диаметром 2,5 мм: не более 1 мОм.
• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм.

Соединитель сохраняет работоспособность в диапазоне температур от минус 60 до плюс 60 градусов Цельсия. Конструкция выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 30g и механические удары многократного действия с ускорением до 500g. Указанные параметры подтверждают пригодность изделия для аппаратуры, эксплуатируемой в условиях повышенных динамических нагрузок.

Конструктивные особенности

Тип соединения — резьбовое. Резьбовая фиксация обеспечивает плотное и стабильное сочленение ответных частей, исключая самопроизвольное разъединение при вибрациях и ударах. Соединение относится к негерметичному типу, поэтому при монтаже необходимо предусматривать дополнительные меры защиты от влаги и пыли в соответствии с климатическим исполнением УХЛ.

Корпуса соединителя имеют одношпоночную поляризацию, что исключает ошибки при сочленении и гарантирует правильную ориентацию контактов. Покрытие контактов может быть серебряным или никелевым. Оба варианта покрытия обеспечивают низкое переходное сопротивление и высокую коррозионную стойкость контактных поверхностей.

Монтаж и эксплуатация

Розетка блочного типа предназначена для установки на приборные панели, шасси или корпуса аппаратуры. Конструкция предусматривает фиксацию с помощью крепёжных элементов на плоской поверхности. Подключение проводников выполняется со стороны монтажной зоны, что обеспечивает удобство при сборке и ремонте оборудования.

При проектировании узлов с использованием ШР55ПК30ЭГ1 следует учитывать суммарную токовую нагрузку на соединитель и распределение токов по контактным группам. Превышение допустимых значений тока на отдельные контакты может привести к перегреву и преждевременной деградации контактных пар. Для сохранения заявленных электрических характеристик рекомендуется проводить периодический осмотр контактных поверхностей и контролировать усилие затяжки резьбового соединения.

Год выпуска данной позиции в каталоге — 2015. Изделие совместимо с ответными частями серии ШР55, имеющими соответствующее количество и компоновку контактов, а также аналогичный тип поляризации корпуса.
