Назначение изделия

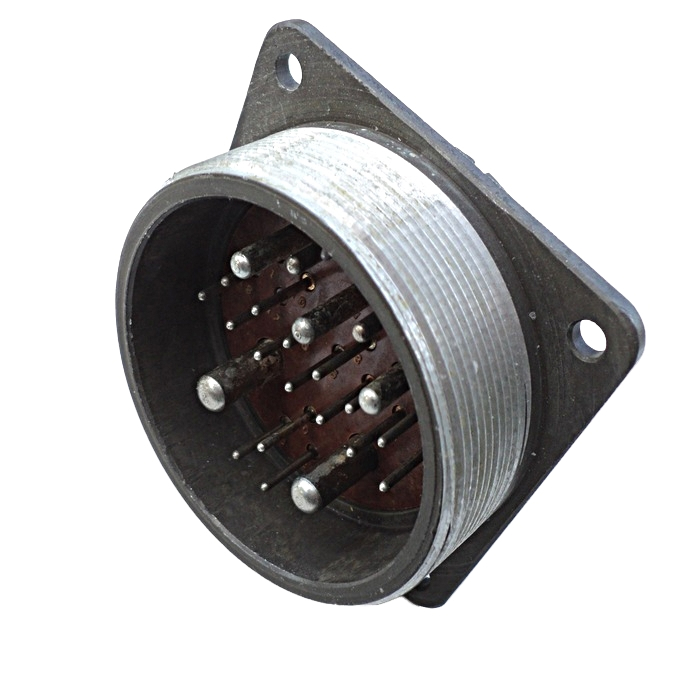

ШР55ПК23НШ1 — вилка низкочастотного цилиндрического соединителя серии ШР. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц при амплитудном напряжении до 850 В. Соединитель применяется как во внутренней аппаратуре, так и в наружной — при условии защиты от пыли и воды.

Климатическое исполнение — УХЛ, что допускает эксплуатацию в условиях умеренного и холодного климата. Вилка ориентирована на использование в составе радиоэлектронной аппаратуры, промышленного оборудования, измерительных комплексов и систем связи, где требуется надёжное разъёмное соединение с высокой стойкостью к механическим и климатическим воздействиям.

Подтверждённые технические особенности

Конструкция соединителя серии ШР обеспечивает стабильный электрический контакт и продолжительный срок службы. Рабочий ток на контактах зависит от диаметра контактных элементов:

• при диаметре 1,5 мм — до 8 А;
• при диаметре 3,5 мм — до 40 А;
• при диаметре 5,5 мм — до 80 А.

Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм, что гарантирует низкие токи утечки и высокую электробезопасность. Ресурс изделия включает 500 циклов сочленений-расчленений, наработку не менее 1000 часов и срок хранения 15 лет с сохранением заявленных характеристик.

Электрические и эксплуатационные параметры

Вилка рассчитана на работу в широком диапазоне внешних воздействий. Температурный интервал эксплуатации — от минус 60 градусов Цельсия до плюс 60 градусов Цельсия, при этом допускается перегрев контактов до плюс 110 градусов Цельсия. Изделие сохраняет работоспособность при пониженном атмосферном давлении до 1,3 умноженное на 10 в минус четвёртой степени Па.

Среди подтверждённых механических характеристик:

• вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров в секунду за секунду;
• одиночные ударные воздействия с ускорением до 5000 метров в секунду за секунду;
• линейные нагрузки до 2000 метров в секунду за секунду.

Габаритные размеры вилки составляют 82,8 на 64 на 64 мм. Компактные размеры позволяют применять изделие в плотных монтажных схемах без ущерба для удобства сочленения.

Применение

ШР55ПК23НШ1 ВИЛКИ применяется в блоках питания, промышленной автоматике, системах телеметрии, передвижных и стационарных установках. Благодаря устойчивости к вибрации, ударам и широкому температурному диапазону изделие подходит для ответственных узлов аппаратуры, эксплуатируемой в сложных условиях — включая неотапливаемые помещения и наружные объекты с дополнительной защитой от влаги и пыли.

Соединитель совместим с ответными частями серии ШР55, что обеспечивает взаимозаменяемость при ремонте и модернизации действующего оборудования. Артикул изделия — 51875, год выпуска учётной записи в каталоге — 2015.
