Назначение изделия

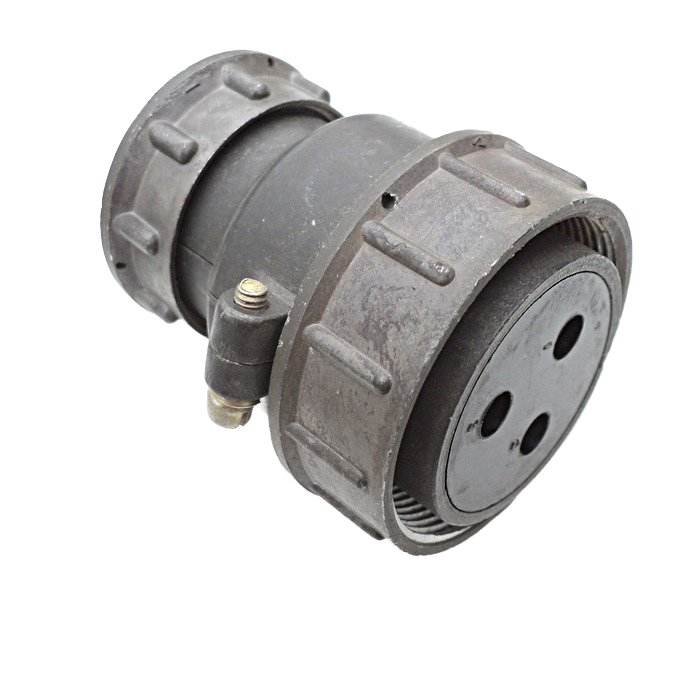

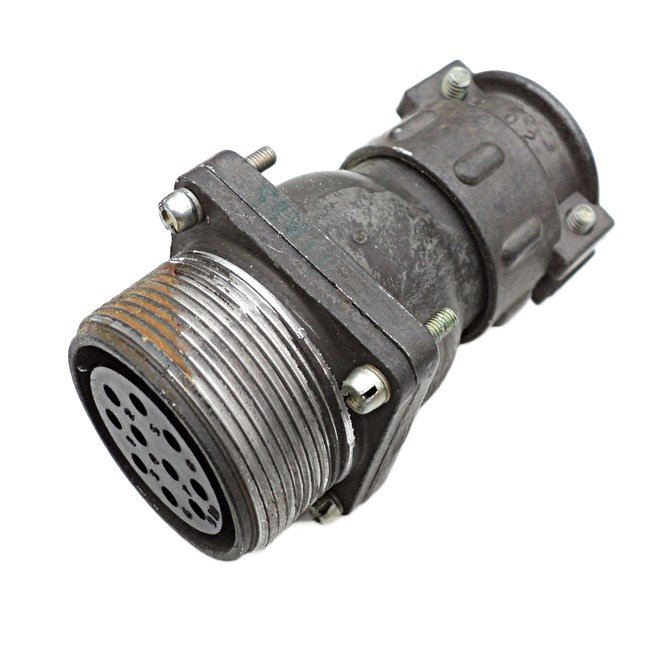

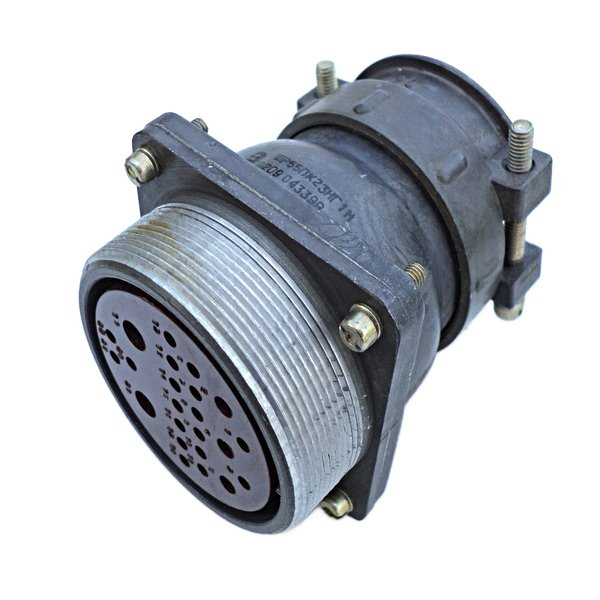

ШР55ПК23НГ1 представляет собой блочную приборную розетку цилиндрического низкочастотного соединителя серии ШР. Устройство предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Розетка относится к соединителям общего назначения и применяется в радиоэлектронной, радиотехнической аппаратуре, а также в энергетике, промышленности и строительстве.

Конструктивное исполнение позволяет использовать изделие в составе стационарного оборудования, где требуется надёжное разъёмное соединение с высокой плотностью контактов и стабильными электрическими характеристиками. Розетка рассчитана на длительную эксплуатацию в различных климатических условиях.

Конструктивные особенности

Корпус розетки выполнен с прямым патрубком (ПК), что упрощает монтаж и подключение кабеля. Для фиксации неэкранированного кабеля предусмотрена гайка (Н), обеспечивающая механическую защиту места ввода проводников. Контакты имеют никелированное покрытие (Н), которое повышает коррозионную стойкость и стабильность переходного сопротивления в процессе эксплуатации.

Общее количество контактов составляет 23, они разделены по диаметрам на четыре группы:

• 16 контактов диаметром 1,5 мм;
• 2 контакта диаметром 2,5 мм;
• 3 контакта диаметром 3,5 мм;
• 2 контакта диаметром 5,5 мм.

Тип исполнения — негерметичный. Климатическое исполнение — УХЛ, что допускает использование изделия в условиях умеренного и холодного климата.

Электрические характеристики

Токовая нагрузка распределяется в зависимости от диаметра контактов и составляет:

• контакты 1,5 мм — до 20 А;
• контакты 2,5 мм — до 35 А;
• контакты 3,5 мм — до 50 А;
• контакты 5,5 мм — до 100 А.

Суммарная максимальная токовая нагрузка розетки достигает 503 А. Сопротивление контактов нормируется по группам: не более 5 мОм для контактов 1,5 мм, не более 2 мОм для контактов 2,5 мм, не более 1,5 мОм для контактов 3,5 мм и не более 0,75 мОм для контактов 5,5 мм. Сопротивление изоляции составляет не менее 5000 МОм.

Эксплуатационные параметры и применение

Рабочий диапазон температур — от минус 60 до плюс 60 градусов Цельсия. Ресурс соединителя рассчитан на 500 сочленений-расчленений, наработка составляет 1000 часов. Эти показатели подтверждают пригодность розетки для ответственных узлов аппаратуры, где важна повторяемость соединения и сохранение параметров после многократных циклов коммутации.

Изделие устанавливается на приборные панели и корпуса оборудования, обеспечивая подключение внешних кабелей к внутренним цепям. Благодаря комбинированному составу контактов разных диаметров розетка позволяет передавать в одном соединителе как сигнальные, так и сильноточные цепи, что сокращает количество разъёмов в аппаратуре и упрощает компоновку.

ШР55ПК23НГ1 востребована при сборке и ремонте промышленных установок, испытательных стендов, распределительных устройств и радиоэлектронных комплексов, работающих в условиях перепадов температур и повышенных требований к надёжности электрических соединений.
