Назначение изделия

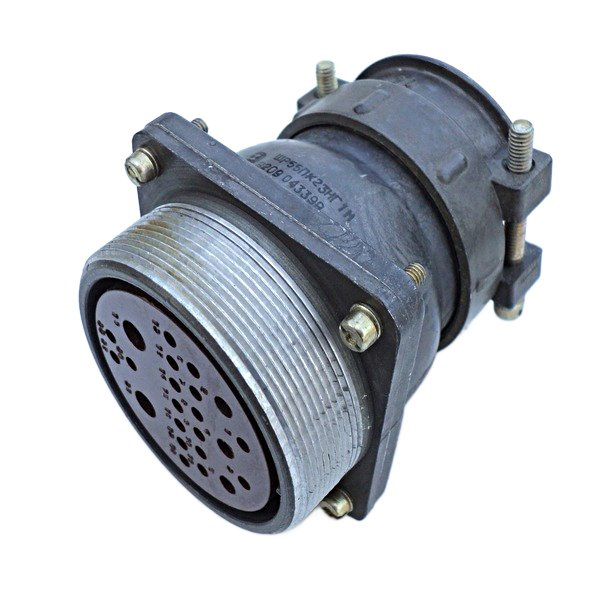

ШР55ПК23ЭГ розетка представляет собой приборную часть низкочастотного цилиндрического соединителя серии ШР с резьбовым соединением. Устройство предназначено для соединения и разъединения электрических цепей, включая провода, кабели, узлы и блоки, в электро- и радиоаппаратуре общего назначения. Изделие применяется в радиоэлектронной и радиотехнической технике, где требуется надёжное разъёмное контактное соединение с защитой от самопроизвольного расстыкования.

Резьбовой способ фиксации обеспечивает плотное и стабильное сопряжение ответных частей, что особенно важно при эксплуатации в условиях вибрации и механических нагрузок. Розетка рассчитана на многократное использование и сохраняет рабочие характеристики на протяжении всего заявленного ресурса.

Технические характеристики

Соединитель работает в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В по амплитудному значению. Конструкция включает 23 контакта разных диаметров, что позволяет распределять токовые нагрузки в соответствии с требованиями конкретной схемы. Максимальная общая токовая нагрузка составляет 503 А.

Сопротивление изоляции — не менее 5000 МОм, что гарантирует низкие токи утечки и стабильность электрических параметров даже при длительной эксплуатации. Климатическое исполнение УХЛ допускает применение изделия в умеренном и холодном климате.

Условия эксплуатации

• Рабочая температура от минус 60 градусов Цельсия до плюс 60 градусов Цельсия
• Возможность внутреннего и наружного применения при условии защиты от пыли и влаги
• Количество сочленений-расчленений — 500 циклов
• Минимальная наработка — 1000 часов

Применение

ШР55ПК23ЭГ розетка востребована при сборке и ремонте радиоэлектронной аппаратуры, контрольно-измерительных приборов, промышленного оборудования и систем связи. Изделие обеспечивает быстрый монтаж и демонтаж узлов, упрощая техническое обслуживание и замену блоков.

Благодаря широкому диапазону рабочих температур и стойкости к механическим воздействиям розетка подходит для использования в стационарных установках и передвижном оборудовании. Резьбовое соединение исключает случайное размыкание цепи, что повышает безопасность и надёжность эксплуатации.

Соединитель совместим с ответными вилками серии ШР, соответствующими данному типоразмеру и количеству контактов. При монтаже необходимо учитывать распределение контактов по диаметрам для корректного подключения проводников.
