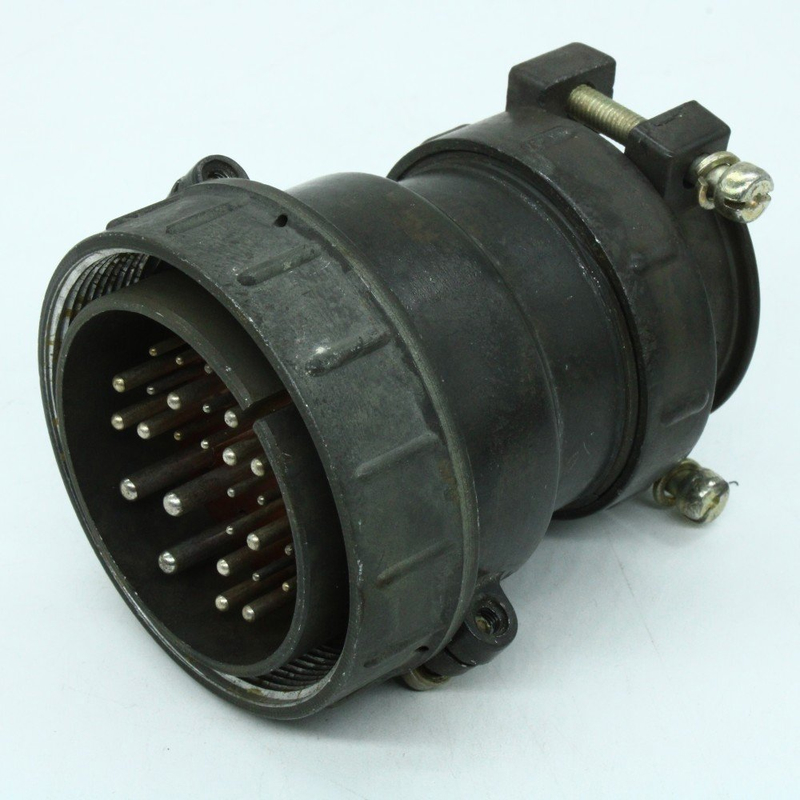

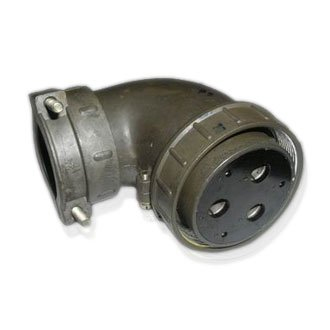

Назначение соединителя ШР55П6НШ6

ШР55П6НШ6 — это кабельная розетка типа ШР, предназначенная для соединения экранированных или неэкранированных кабелей в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие применяется там, где требуется надёжное разъёмное соединение с механической фиксацией и защитой от случайного рассоединения.

Розетка относится к негерметичному типу и выпускается в климатическом исполнении УХЛ, что допускает её использование как при внутреннем, так и при наружном монтаже при условии защиты от пыли и влаги. Резьбовое сочленение корпусов обеспечивает устойчивость соединения к вибрационным и механическим нагрузкам.

Расшифровка обозначения ШР55П6НШ6

Маркировка соединителя построена по стандартной для серии ШР схеме и несёт полную информацию о конструкции изделия:

• ШР — тип соединителя;
• 55 — условный размер корпуса;
• П — прямой патрубок;
• 6 — количество контактов;
• Н — гайка для неэкранированного кабеля;
• Ш — розетка;
• 6 — комбинация контактов.

Такая структура обозначения позволяет быстро определить исполнение корпуса, тип присоединяемого кабеля и число контактных групп без обращения к дополнительной документации.

Технические особенности и характеристики

Контактная система

Розетка имеет 6 контактов, разделённых на две группы по диаметру и токовой нагрузке:

• 3 контакта диаметром 2,5 мм — ток до 25 А, сопротивление не более 1 мОм;
• 3 контакта диаметром 9 мм — ток до 200 А, сопротивление не более 0,15 мОм.

Максимальная общая токовая нагрузка составляет 675 А, сопротивление изоляции — не менее 5000 МОм. Покрытие контактов — серебро или никель, что снижает переходное сопротивление и повышает коррозионную стойкость.

Конструктивные особенности

Соединители ШР имеют резьбовое сочленение и одношпоночную поляризацию корпусов, которая исключает неправильную стыковку ответных частей. Исполнение негерметичное, климатическое исполнение УХЛ.

Совместимость

Розетка совместима с другими разъёмами ШР и выпускается по техническим условиям ТУ НКЦС.434410.504, что подтверждает её взаимозаменяемость в пределах серии.

Применение

ШР55П6НШ6 используется в радиоэлектронной и радиотехнической аппаратуре для коммутации цепей питания и сигнальных линий. Благодаря сочетанию низкоомных силовых контактов и контактов меньшего сечения изделие подходит для узлов, где одновременно требуется передача значительного тока и подключение вспомогательных цепей.

1. Монтаж кабельных линий постоянного и переменного тока частотой до 3 МГц.
2. Подключение экранированных и неэкранированных кабелей через гайку патрубка.
3. Эксплуатация в составе аппаратуры при напряжении до 850 В (амплитудное значение).
4. Внутренний и наружный монтаж с защитой от пыли и влаги.

Артикул изделия — 51844, категория — ШР55. Для правильного подбора ответной части и кабельного ввода следует ориентироваться на условный размер корпуса 55 и тип присоединительного патрубка, указанные в маркировке.
