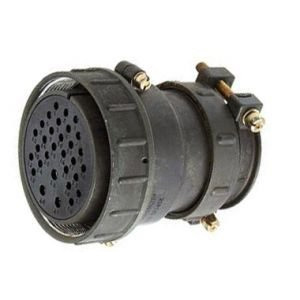

Розетка ШР55П6НШ6 относится к семейству низкочастотных цилиндрических соединителей типа ШР, предназначенных для работы в цепях постоянного и переменного тока высокой мощности в промышленном и военном оборудовании. Ниже — краткое описание по российской технической документации, без упоминания цен.

В маркировке ШР55П6НШ6 обычно расшифровывают так:

• ШР — тип соединителя (цилиндрический низкочастотный разъём).

• 55 — условный размер корпуса.

• П — конструктив с прямым патрубком (для кабельной части).

• 6 — количество контактов.

• Н — гайка патрубка для неэкранированного кабеля.

• Ш6 — обозначение сочетания контактов и того, что это именно розеточная часть (кабельная).

Соединитель рассчитан на питание и передачу сигналов в мощных цепях:

• Напряжение: до около 850 В постоянного или переменного тока (амплитудное значение).

• Токи: по контактам Ø 2,5 мм — до примерно 25 А, по контактам Ø 9 мм — до 200 А; суммарная допустимая токовая нагрузка на весь разъём порядка нескольких сотен ампер.

• Сопротивление контактов: не более 1 мОм для контактов 2,5 мм и 0,15 мОм для 9 мм.

• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

• Соединитель негерметичный, предназначен для монтажа в кабельных сборках и промышленной аппаратуре.

• Патрубок прямой, с резьбовой гайкой для закрепления кабеля (неэкранированного).

• Поляризация корпуса — одношпоночная, что обеспечивает правильную ориентацию при состыковке с вилкой той же серии.

• Габариты типичны для разъёмов ШР55: порядка 65–70 мм по диаметру и 70–85 мм по длине, с точными размерами в конструкторской документации.

Соединитель проектировался для работы в жёстких условиях:

• Климатика: исполнение под УХЛ, допустимый диапазон температур примерно от −60 до +60 °С.

• Динамические нагрузки: выдерживает синусоидальную вибрацию до нескольких сотен м/с² и ударные нагрузки порядка тысяч м/с².

• Срок службы: количество сочленений–расчленений не менее 500, минимальная наработка около 1000 часов, срок сохраняемости — до 15 лет.

ШР55П6НШ6 используется как кабельная розетка в составе разъёмных соединений для:

• промышленной и военной электротехнической аппаратуры с высокими токами;

• стационарных и подвижных установок, где требуются надёжные разъёмные соединения постоянного и переменного тока частотой до 3 МГц.
