Назначение

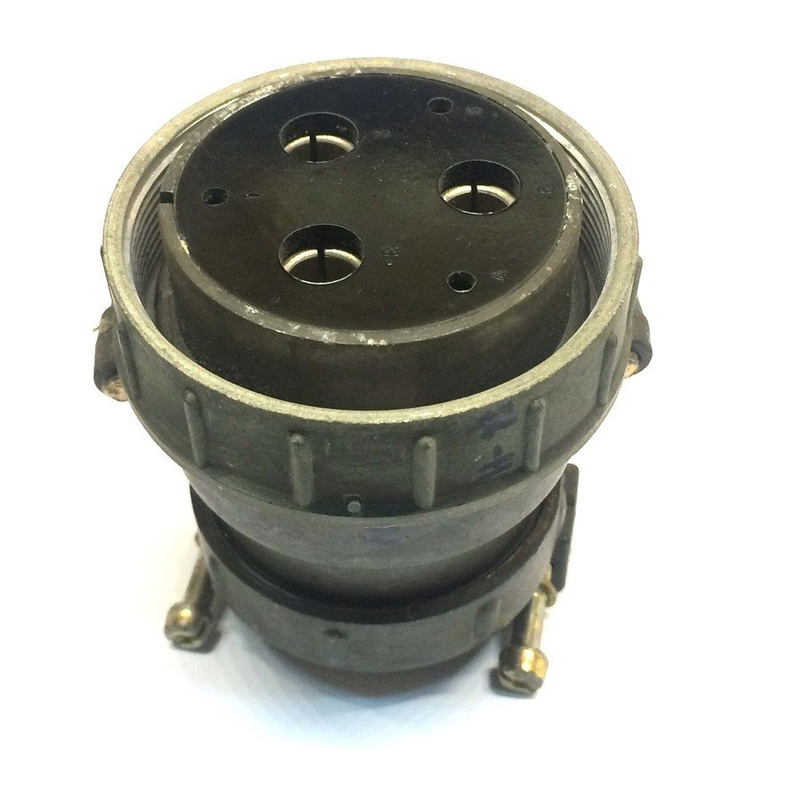

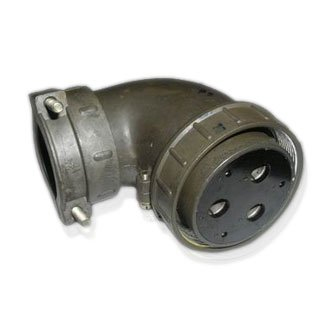

ШР55П6НШ6-К — это кабельная розетка серии ШР, изготовленная производителем Элекон по техническим условиям НКЦС.434410.504ТУ. Изделие предназначено для соединения экранированных или неэкранированных кабелей в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Розетка относится к категории ШР55 и применяется там, где требуется надёжное разъёмное соединение кабельных линий с возможностью многократного сочленения и расчленения без потери электрических характеристик.

Подтверждённые особенности

Конструкция розетки обеспечивает стабильный электрический контакт и устойчивость к внешним воздействиям. Ниже перечислены характеристики, подтверждённые данными производителя.

• Условный размер корпуса: 55, с прямым патрубком (П).
• Тип исполнения: розетка (Ш) для неэкранированного кабеля (Н).
• Количество контактов: 6.
• Соединение резьбовое, поляризация одношпоночная, что исключает неправильную стыковку.
• Покрытие контактов: серебро или никель.
• Сопротивление изоляции: не менее 5000 МОм.
• Ресурс сочленений: 500 циклов.
• Максимальный ток на контакт: 35 А для сечения диаметром 2,5 мм, либо 200 А для сечения диаметром 9 мм.
• Общий ток: до 675 А.
• Климатическое исполнение: УХЛ.
• Устойчивость к синусоидальной вибрации до 300 м/с² и к механическим ударам одиночного действия до 5000 м/с².

Применение

Розетка ШР55П6НШ6-К используется при внутреннем и наружном монтаже. При наружной установке потребитель применяет дополнительные меры защиты от пыли и влаги, поскольку базовая конструкция таковой не предусматривает. Изделие востребовано в радиоэлектронной и радиотехнической аппаратуре, а также в общепромышленных системах, где необходимы разъёмные соединения силовых и сигнальных цепей.

Благодаря климатическому исполнению УХЛ и стойкости к вибрационным и ударным нагрузкам розетка подходит для эксплуатации в составе оборудования, подвергающегося механическим воздействиям в процессе работы. Одношпоночная поляризация и резьбовое соединение упрощают монтаж и снижают риск ошибок при подключении.

Технические характеристики

Основные параметры, указанные изготовителем, сведены в перечень ниже. Они позволяют оценить совместимость розетки с конкретным кабелем и условиями эксплуатации.

1. Артикул: 51847.
2. Категория: ШР55.
3. Производитель: Элекон.
4. Год выпуска: 2015.
5. Технические условия: НКЦС.434410.504ТУ.
6. Частота электрических цепей: до 3 МГц.
7. Напряжение: до 850 В (амплитудное значение).
8. Условный размер корпуса: 55.
9. Тип патрубка: прямой.
10. Тип кабеля: неэкранированный.
11. Число контактов: 6.
12. Максимальный ток на контакт: 35 А для диаметра 2,5 мм, 200 А для диаметра 9 мм.
13. Суммарный ток: до 675 А.
14. Сопротивление изоляции: не менее 5000 МОм.
15. Покрытие контактов: серебро или никель.
16. Ресурс сочленений: 500 циклов.
17. Соединение: резьбовое, одношпоночная поляризация.
18. Климатическое исполнение: УХЛ.
19. Вибрационная нагрузка: до 300 м/с² синусоидальной.
20. Ударная нагрузка: до 5000 м/с² одиночного действия.

Область применения и условия эксплуатации

Розетка ШР55П6НШ6-К находит применение в составе радиоэлектронной и радиотехнической аппаратуры, а также в общепромышленных системах, где требуется соединение кабелей с соблюдением параметров по току и напряжению. При наружном монтаже необходимо предусмотреть дополнительную защиту от пыли и влаги силами потребителя. Изделие рассчитано на эксплуатацию в условиях вибрации и механических ударов в пределах указанных значений.

При подключении следует учитывать сечение кабеля: для контактов с диаметром 2,5 мм максимальный ток составляет 35 А, для контактов с диаметром 9 мм — 200 А. Суммарный ток по всем контактам не должен превышать 675 А. Резьбовое соединение и одношпоночная поляризация обеспечивают правильную и надёжную стыковку, а ресурс в 500 циклов сочленений достаточен для большинства задач, связанных с периодическим подключением и отключением оборудования.
