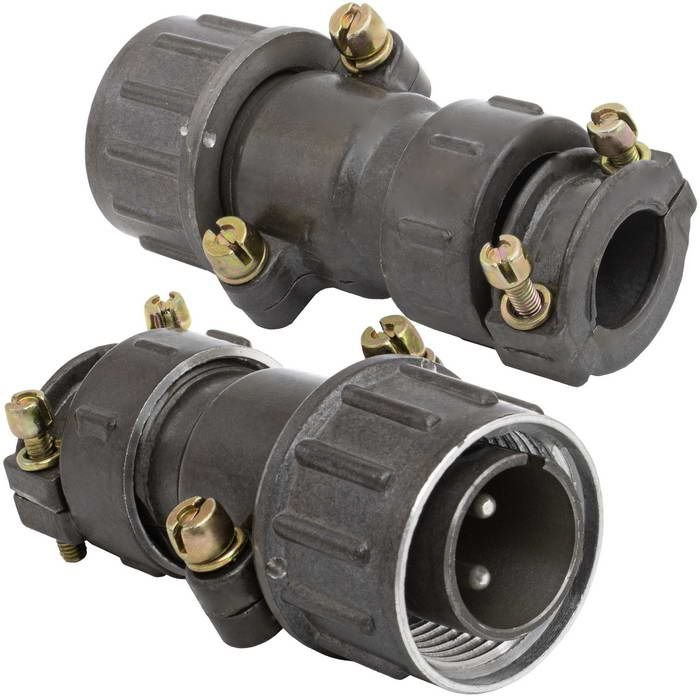

Назначение соединителя ШР55П6НГ6

ШР55П6НГ6 — низкочастотный цилиндрический кабельный соединитель с резьбовым сочленением, относящийся к серии ШР (низкочастотные разъёмы объёмного монтажа). Вилка ШР55П6НГ6 предназначена для монтажа в сильноточных и слаботочных цепях постоянного и переменного тока в радиоэлектронной аппаратуре общего и специального назначения.

Соединитель применяется в электрических цепях постоянного и переменного тока частотой до примерно 3 МГц при напряжении до 850 В (амплитудное значение). Изделие рассчитано на внутреннюю и внешнюю установку при дополнительной защите от пыли и влаги.

Расшифровка обозначения ШР55П6НГ6

Маркировка соединителя построена по стандартной для серии ШР схеме, в которой каждая позиция несёт конкретную информацию о конструкции и составе изделия:

• ШР — тип низкочастотного цилиндрического соединителя;
• 55 — условный размер корпуса;
• П — конструктивное исполнение с прямым патрубком;
• 6 — количество контактов;
• Н — исполнение для неэкранированного кабеля;
• Г — вилка, то есть кабельная часть соединителя;
• 6 — конкретная комбинация контактов по диаметрам.

Конструктивные особенности

Корпус выполняется из пластика или металла в зависимости от конкретного исполнения. Сочленение с ответной частью резьбовое, с одношпоночной поляризацией, что обеспечивает правильную коммутацию и устойчивое соединение.

Контакты в разъёмах ШР обычно имеют серебряное или никелевое покрытие, что даёт низкое переходное сопротивление и хорошую коррозионную стойкость. Хвостовики контактов позволяют подключать провода сечением, соответствующим диаметру самого контакта, с применением кримповых или паяных соединений по техническим условиям.

Электрические параметры

Максимальное напряжение постоянного тока — до 850 В. В типичных вариантах комплектации контакты имеют диаметры 2,5 мм и 9 мм. Допустимый рабочий ток на контакт диаметром 2,5 мм составляет порядка 25 А, на контакт диаметром 9 мм — до примерно 200 А. Общая токовая нагрузка всего соединителя достигает нескольких сотен ампер в зависимости от состава контактов.

Надёжность и условия эксплуатации

Соединитель применяется в климатическом исполнении УХЛ, что позволяет использовать разъём в условиях умеренного и холодного климата. Разъём рассчитан на не менее 500 циклов сочленения–расчленения, при этом минимальная наработка составляет порядка 1000 часов.

Срок сохраняемости без ухудшения характеристик — не менее 15 лет, что важно для военной и промышленной техники, где изделия хранятся длительное время. Соединитель допускает значительные линейные нагрузки порядка 2000 м/с², что позволяет применять его в условиях вибрации и ударных воздействий.

Области применения

ШР55П6НГ6 востребован там, где требуется передача значительных токов через разъёмное соединение при сохранении компактности корпуса. К типичным областям применения относятся:

1. радиоэлектронная аппаратура общего и специального назначения;
2. сильноточные и слаботочные цепи постоянного и переменного тока;
3. оборудование, эксплуатируемое в условиях вибрации, ударных нагрузок и длительного хранения;
4. внутренняя и внешняя установка при обеспечении дополнительной защиты от пыли и влаги.

Сведения о позиции каталога

Артикул изделия — 51840. Категория — ШР55. Производитель — Коннектор. Год — 2019.
