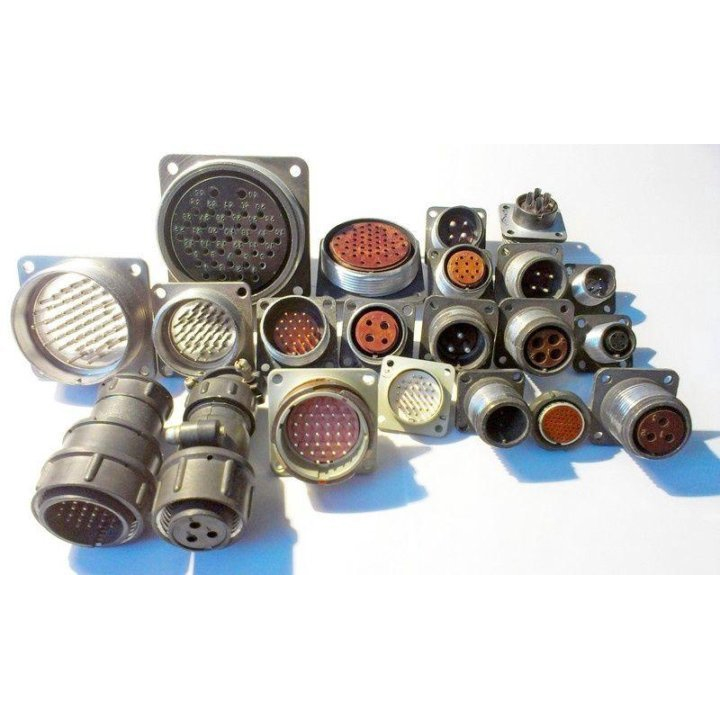

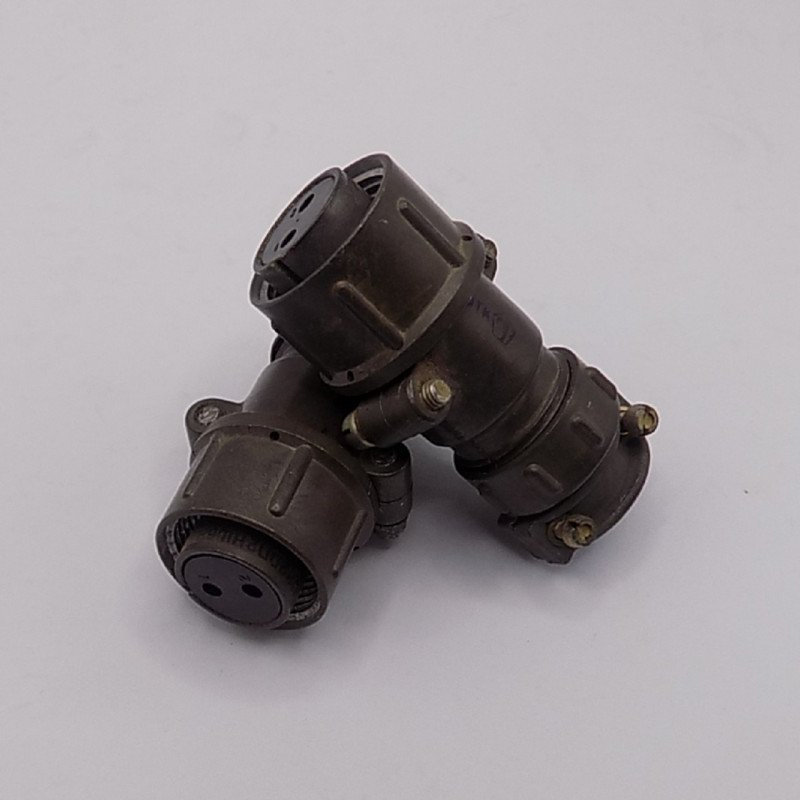

ШР55П6НГ6‑К «Вилки» Элекон — это кабельная вилка низкочастотного соединителя серии ШР55, предназначенная для промышленного и специального применения в электрических цепях постоянного и переменного тока (до примерно 3 МГц).

Соединитель ШР55П6НГ6 используется для коммутации силовых и сигнальных цепей в электротехнических устройствах, в том числе во взаимосвязанных блоках аппаратуры, питания и распределительных панелей. Применяется как для внутреннего монтажа, так и для наружного (при условии дополнительной защиты от пыли и влаги) в климатическом исполнении УХЛ.

• Серия ШР55: цилиндрический соединитель с резьбовым соединением и одношпоночной поляризацией корпуса.

• Обозначение:

  • ШР55 — тип и условный размер корпуса;

  • П — прямой патрубок;

  • 6 — количество контактов;

  • НГ — негерметичной конструкции;

  • 6‑К — исполнение (кабельная вилка, кабельный вариант).

• Контакты: 6 шт., из них 3 шт. диаметром 2,5 мм и 3 шт. диаметром 9 мм, с покрытием серебром.

• Максимальное рабочее напряжение по постоянному току — до 850 В.

• Допустимый ток:

  • на контактах диаметром 2,5 мм — до 25 А;

  • на контактах диаметром 9 мм — до 200 А.

• Сопротивление контактов:

  • 2,5 мм — не более 1 мОм;

  • 9 мм — не более 0,15 мОм.

• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

• Количество перепаек контактов: не более 3.

• Минимальная наработка: не менее 1000 часов.

• Срок сохраняемости изделия: не менее 15 лет.

• Стойкость к механическим воздействиям: допускает вибрацию до 300 м/с² в диапазоне 1–5000 Гц, удары с ускорением до 5000 м/с² (одиночный) и 350 м/с² (многократный).

• Метод монтажа контактов — пайка; допускаемые сечения проводов:

  • для контакта 2,5 мм — до примерно 3 мм²;

  • для контакта 9 мм — до примерно 50 мм².

• Температурный диапазон эксплуатации: примерно от −60 °C до +60 °C по окружающей среде, с учетом перегрева контактов до примерно +110 °C.

• Разъемы изготавливаются по ТУ НКЦС.434410.504ТУ (или аналогичным техническим условиям), применяемым для серии ШР.
