Назначение изделия

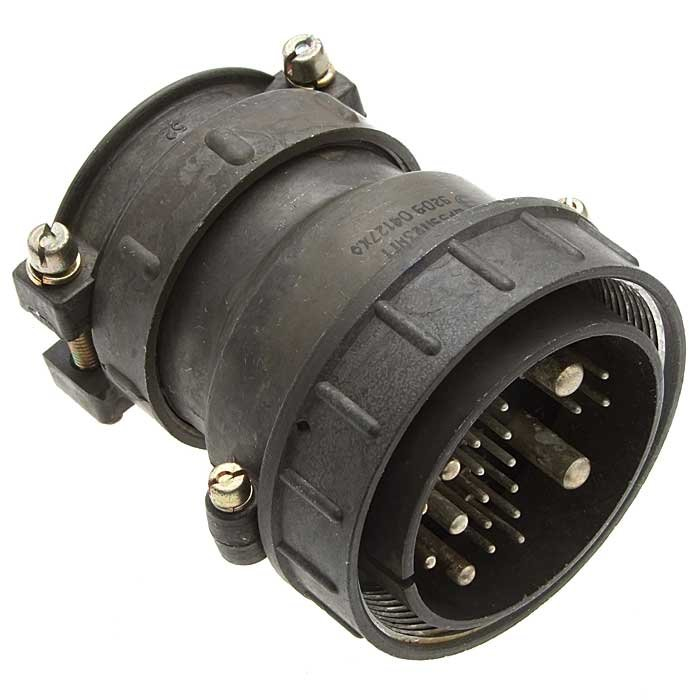

ШР55П6НГ6-К — кабельная вилка из серии низкочастотных цилиндрических соединителей ШР. Она предназначена для надёжного соединения в радиоэлектронной и радиотехнической аппаратуре и применяется в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В.

Изделие относится к категории ШР55, артикул — 11873. Год, указанный в характеристиках каталога, — 2015. Производитель в предоставленных данных не указан.

Подтверждённые особенности

Контактная система

• Вилка имеет 6 контактов двух типоразмеров: диаметром 2,5 миллиметра и диаметром 9 миллиметров.
• Рабочий ток контакта диаметром 2,5 миллиметра — 25 ампер, его сопротивление — 1 миллиом.
• Рабочий ток контакта диаметром 9 миллиметров — 200 ампер, его сопротивление — 0,15 миллиома.
• Контакты покрыты серебром для улучшения проводимости.

Электрические параметры

• Работа в цепях постоянного и переменного тока с частотой до 3 МГц.
• Допустимое напряжение — до 850 вольт.
• Сопротивление изоляции — не менее 5000 мегаом.
• Количество соединений-расчленений — до 500.
• Наработка — не менее 1000 часов.

Монтаж и габариты

• Метод монтажа — пайка.
• Хвостовики контактов подходят для проводов сечением до 3 квадратных миллиметров (для контакта диаметром 2,5 миллиметра) и до 50 квадратных миллиметров (для контакта диаметром 9 миллиметров).
• Сочленение резьбовое, предусмотрен прямой патрубок для неэкранированного кабеля.
• Габаритные размеры составляют 82,7 на 75,1 на 67,5 миллиметра.

Условия эксплуатации и стойкость

• Рабочая температура — от минус 60 до плюс 60 градусов Цельсия, с учётом перегрева контактов до плюс 110 градусов Цельсия.
• Работоспособность при пониженном давлении 1,3 на 10 в минус четвёртой степени паскаля.
• Климатическое исполнение УХЛ, монтаж внутренний или защищённый наружный.
• Вибрация в диапазоне от 1 до 5000 герц при ускорении 300 метров на секунду в квадрате.
• Одиночные удары с ускорением до 5000 метров на секунду в квадрате.
• Линейные нагрузки до 2000 метров на секунду в квадрате.
• Срок сохраняемости — не менее 15 лет, количество перепаек — до 3.

Применение

Вилка ШР55П6НГ6-К применяется там, где требуется разъёмное соединение силовых и сигнальных цепей в составе радиоэлектронной и радиотехнической аппаратуры. Резьбовое сочленение и прямой патрубок под неэкранированный кабель делают её пригодной для оборудования, эксплуатируемого в климатическом исполнении УХЛ.

1. Коммутация цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 вольт.
2. Подключение проводов сечением до 3 квадратных миллиметров к контактам диаметром 2,5 миллиметра и до 50 квадратных миллиметров к контактам диаметром 9 миллиметров.
3. Работа на объектах с вибрационными, ударными и линейными нагрузками в пределах, указанных выше.
4. Эксплуатация при пониженном давлении 1,3 на 10 в минус четвёртой степени паскаля и температурах от минус 60 до плюс 60 градусов Цельсия.

Ресурс и особенности эксплуатации

Заявленный ресурс изделия определяется количеством соединений-расчленений — до 500, наработкой не менее 1000 часов и допустимым числом перепаек до 3. Срок сохраняемости составляет не менее 15 лет, что позволяет закладывать вилку в комплектацию аппаратуры длительного хранения.

Монтаж выполняется пайкой, поэтому при подготовке проводов следует учитывать сечение хвостовиков контактов. Сочетание двух типоразмеров контактов в одном корпусе даёт возможность одновременно коммутировать цепи с разным током — как относительно слаботочные, так и сильноточные, вплоть до 200 ампер на контакте диаметром 9 миллиметров.

Вилка рассчитана на совместную работу с ответной частью соединителей серии ШР55, сочленение резьбовое, что обеспечивает механическую фиксацию стыка при воздействии вибрации и ударов. При монтаже вне помещений требуется защищённое исполнение места установки, поскольку изделие предназначено для внутреннего или защищённого наружного монтажа.
