Назначение соединителя ШР55П6ЭШ6

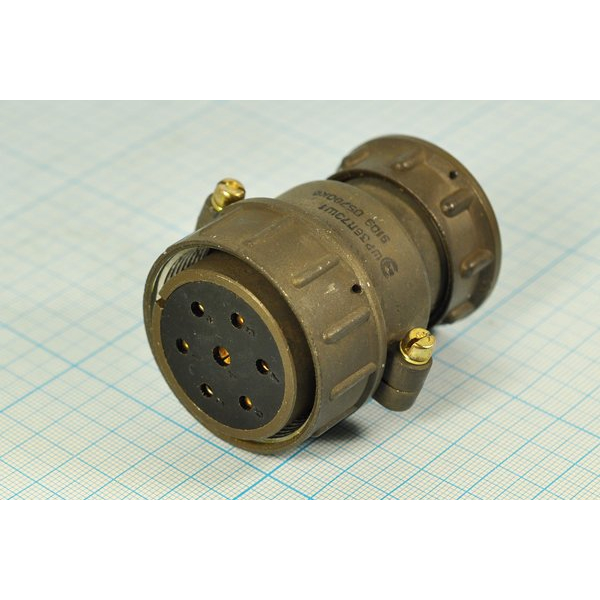

ШР55П6ЭШ6 представляет собой блочную вилку (штекер) цилиндрического низкочастотного соединителя серии ШР. Изделие предназначено для соединения электрических цепей питания, управления и передачи сигналов. Это приборная вилка без патрубка, то есть исполнение, рассчитанное на установку непосредственно на аппаратуре, а не на кабеле с гибким хвостовиком.

Соединитель применяется в радиоэлектронной и радиотехнической аппаратуре, а также в промышленном оборудовании. Он рассчитан на работу с постоянным и переменным током частотой до 3 МГц, что определяет его принадлежность к классу низкочастотных соединителей.

Конструкция и электрические параметры

Соединитель имеет условный размер корпуса 55 и содержит 6 контактов. Контакты неодинаковы по диаметру: 3 контакта выполнены диаметром 2,5 мм, ещё 3 контакта — диаметром 9,0 мм. Такое сочетание позволяет одновременно коммутировать цепи с разной токовой нагрузкой в рамках одного разъёма.

• Максимальная токовая нагрузка на контакт диаметром 2,5 мм — 35 А.
• Максимальная токовая нагрузка на контакт диаметром 9,0 мм — 200 А.
• Общая нагрузка на весь соединитель — до 675 А.
• Рабочий диапазон напряжения — до 850 В (амплитудное значение).
• Сопротивление контакта — не более 1 мОм для мелких контактов и не более 0,15 мОм для крупных.
• Сопротивление изоляции — не менее 5000 МОм.

Корпус изделия выполнен из алюминия, соединение — резьбовое. Контакты штыревые, с посеребрённым или позолоченным покрытием. Крепление кабеля осуществляется под пайку с зажимом. Ресурс контактов составляет до 500 сочленений-расчленений.

Расшифровка маркировки

Обозначение ШР55П6ЭШ6 несёт в себе основные сведения о конструкции изделия. Буквы ШР указывают на тип штыревого разъёма. Число 55 обозначает размер корпуса. Буква П означает исполнение без патрубка, то есть приборный вариант. Цифра 6 соответствует числу контактов. Сочетание ЭШ6 отражает комбинацию контактов и климатическое исполнение — вариант для экранированных кабелей в виде вилки.

Условия эксплуатации и применение

Изделие рассчитано на работу при вибрации с ускорением до 30 g. Наработка составляет не менее 1000 часов в условиях УХЛ. Соединитель негерметичен, ориентирован прямолинейно и допускает монтаж как с экранированными, так и с неэкранированными кабелями.

Вилка применяется в цепях с сечением провода до 3 мм² для мелких контактов и до 50 мм² для крупных. Типовые области использования — электроприборы, контрольно-измерительная техника и промышленные системы, где требуется коммутация силовых и сигнальных цепей в одном разъёме.

Ключевые особенности

1. Блочная приборная вилка без патрубка для установки на аппаратуре.
2. Шесть контактов двух типоразмеров: 3 по 2,5 мм и 3 по 9,0 мм.
3. Высокая токовая нагрузка — до 675 А на соединитель в целом.
4. Низкое переходное сопротивление контактов и высокое сопротивление изоляции.
5. Прочный алюминиевый корпус с резьбовым соединением.
6. Ресурс до 500 циклов сочленения и устойчивость к вибрации до 30 g.
