Назначение и область применения

Блочная вилка ШР55П6ЭШ6 представляет собой цилиндрический низкочастотный электрический соединитель серии ШР, предназначенный для коммутации цепей постоянного и переменного тока с рабочей частотой до 3 МГц. Изделие применяется в составе электро- и радиооборудования, контрольно-измерительных приборов и промышленной аппаратуры, где требуется разъёмное соединение с высокой токовой нагрузкой и надёжной фиксацией.

Конструкция вилки рассчитана на установку на приборные панели и корпуса оборудования, что обеспечивает удобный доступ к ответной части и быструю замену соединительного кабеля. Разъём устойчив к механическим ударам с ускорением до 350 м/с² и способен работать при температурах до +60 °С, а также при пониженном давлении до 1,3·10⁻⁴ Па, что подтверждает пригодность изделия для применения в сложных условиях эксплуатации.

Технические особенности и конструкция

Вилка ШР55П6ЭШ6 имеет условный размер корпуса 55 и содержит шесть контактов: три контакта диаметром 2,5 мм и три контакта диаметром 9,0 мм. Максимальная токовая нагрузка составляет 35 А на контакт 2,5 мм и 200 А на контакт 9,0 мм, при этом суммарная нагрузка на соединитель достигает 475 А. Амплитудное напряжение цепи — 850 В, сопротивление изоляции — не менее 5000 МОм.

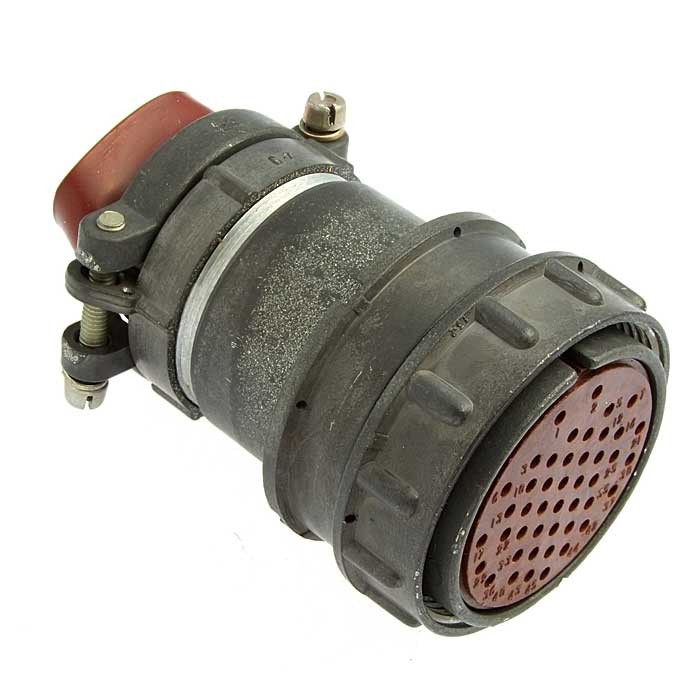

Корпус вилки выполнен из металла, на лицевой части расположены гнёзда для контактов и красное уплотнительное кольцо. Обозначение «П» указывает на исполнение без патрубка, что характерно для блочной установки. Соединение с ответной розеткой осуществляется посредством резьбового соединения с одношпоночной поляризацией корпусов, исключающей неправильное сочленение.

Покрытие контактов — серебро или никель. Метод монтажа — пайка. Допустимое сечение провода составляет до 3 мм² для контактов диаметром 2,5 мм и до 50 мм² для контактов диаметром 9,0 мм.

Эксплуатационные параметры

• Рабочая частота — до 3 МГц
• Количество сочленений-расчленений — до 500 циклов
• Наработка — не менее 1000 часов
• Диапазон рабочих температур — до +60 °С
• Устойчивость к механическим ударам — до 350 м/с²
• Пониженное атмосферное давление — до 1,3·10⁻⁴ Па

Применение в оборудовании

Благодаря высокой суммарной токовой нагрузке и наличию силовых контактов увеличенного диаметра, вилка ШР55П6ЭШ6 подходит для подключения мощных потребителей в составе распределительных устройств, преобразовательной техники и испытательных стендов. Сигнальные контакты малого диаметра позволяют одновременно передавать управляющие сигналы, что расширяет функциональные возможности соединителя.

Изделие совместимо с ответными розетками серии ШР55, что обеспечивает взаимозаменяемость в рамках данной серии. Резьбовое соединение гарантирует плотный контакт и защиту от самопроизвольного разъединения при вибрации и механических воздействиях. Серебряное покрытие контактов снижает переходное сопротивление и способствует стабильной работе при значительных токах, никелевое покрытие обеспечивает дополнительную стойкость к коррозии.
