Назначение

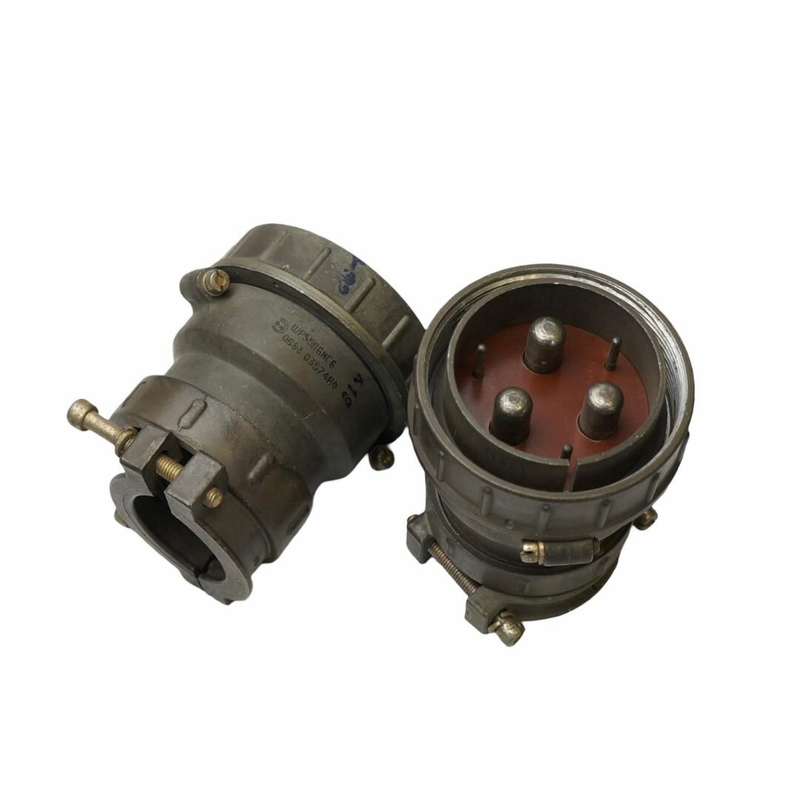

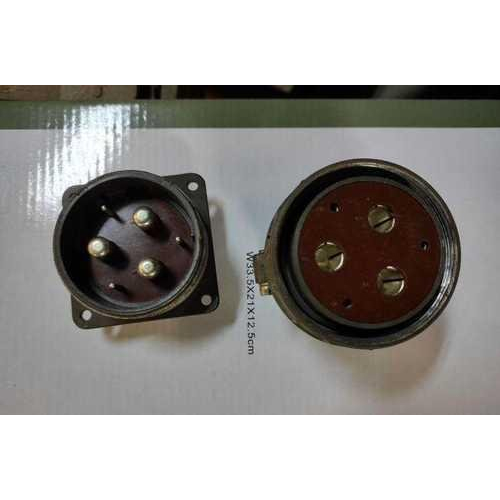

ШР55П6ЭШ6 представляет собой блочную приборную вилку цилиндрического низкочастотного разъёма серии ШР. Изделие предназначено для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Разъём применяется в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения.

Расшифровка маркировки

Обозначение ШР55П6ЭШ6 читается следующим образом:

• ШР — штыревой разъём;
• 55 — условный размер корпуса;
• П — исполнение без патрубка;
• 6 — количество контактов: 3 штуки диаметром 2,5 мм и 3 штуки диаметром 9 мм;
• Э — исполнение для экранированного кабеля без гайки патрубка;
• Ш — вилка;
• 6 — сочетание контактов.

Технические характеристики

Максимальное рабочее напряжение изделия составляет до 850 В. Сопротивление изоляции — не менее 5000 МОм. Рабочий ток равен 25 А для контактов диаметром 2,5 мм и 200 А для контактов диаметром 9 мм. Метод монтажа — пайка. Покрытие контактов — серебро.

Габаритные размеры разъёма составляют 64 на 64 на 42 мм. Число сочленений-расчленений — 500. Наработка — минимум 1000 часов.

Условия эксплуатации

Температурный диапазон эксплуатации — от минус 60 градусов Цельсия до плюс 60 градусов Цельсия, с возможностью кратковременной смены температуры до плюс 110 градусов Цельсия. Вибрация — от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате.

Ударная прочность: одиночный удар — 5000 метров на секунду в квадрате, многократный удар — 350 метров на секунду в квадрате. Пониженное давление — до 1,3 на 10 в минус четвёртой степени Паскаля.

Применение

ШР55П6ЭШ6 применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Вилка предназначена для работы в составе блочных приборных соединений, где требуется передача постоянного и переменного тока с частотой до 3 МГц.

Метод монтажа пайкой обеспечивает надёжное электрическое соединение, а серебряное покрытие контактов поддерживает стабильные характеристики при эксплуатации. Исполнение для экранированного кабеля без гайки патрубка позволяет применять изделие в составе экранированных кабельных сборок.

Комплектация и особенности

Изделие относится к категории ШР55. Артикул товара — 80005. В каталоге указано количество 20 штук. Производитель в предоставленных данных не указан. Заполненные характеристики в карточке товара отсутствуют.

Ключевые особенности разъёма:

• цилиндрический низкочастотный разъём серии ШР;
• шесть контактов двух типов диаметров;
• рабочее напряжение до 850 В;
• сопротивление изоляции не менее 5000 МОм;
• пайка как метод монтажа;
• серебряное покрытие контактов;
• расширенный температурный диапазон от минус 60 до плюс 60 градусов Цельсия;
• стойкость к вибрации и ударам в заданных пределах.
