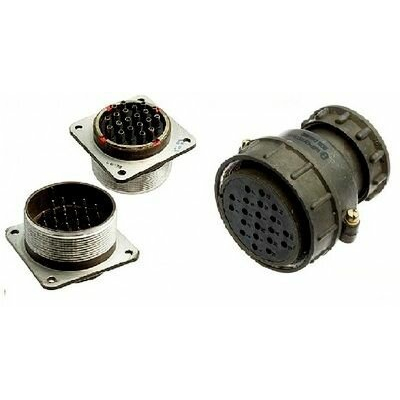

ШР55П6ЭШ6-К ВИЛКИ 2015г

Цена:

5500 ₽

В наличии: 40 шт.

Технические характеристики

ШР55П6ЭШ6-К — это блочная вилка приборная из серии советских/российских цилиндрических низкочастотных соединителей ШР, предназначенная для надежного соединения в радиоэлектронной и радиотехнической аппаратуре. Она используется в цепях постоянного и переменного тока (частотой до 3 МГц) как общий соединитель общего назначения.

Соединитель имеет 6 контактов: 3 шт. диаметром 2,5 мм (рабочий ток до 25–35 А, сопротивление до 1 мОм) и 3 шт. диаметром 9 мм (рабочий ток до 200 А, сопротивление 0,15 мОм). Максимальное напряжение — 850 В, сопротивление изоляции — не менее 5000 МОм, покрытие контактов — серебро. Метод монтажа — пайка, сочленение — резьбовое, количество циклов соединений-расчленений — 500, наработка — минимум 1000 часов.

Работает при температурах от -60°C до +60°C (с учетом перегрева контактов до +110°C), пониженном давлении 1,3×10⁻⁴ Па, вибрации (1–5000 Гц, до 300 м/с²), ударах (до 5000 м/с² одиночный, 350 м/с² многократный). Климатическое исполнение УХЛ, подходит для внутреннего и наружного применения (с защитой от пыли/воды). Срок хранения — не менее 15 лет.

ШР — штыревой разъем; 55 — условный размер корпуса; П — приборная вилка без патрубка; 6 — число контактов; ЭШ6 — исполнение без гайки патрубка для экранированного кабеля, конкретное сочетание контактов; -К — возможное дополнение (вариант исполнения). Габариты примерно 64×64×42–68 мм.

Эта вилка обеспечивает высокую вибро- и герметичность, часто применяется в военной, авиационной и промышленной технике.

Описание

Назначение

ШР55П6ЭШ6-К — это блочная приборная вилка из серии советских и российских цилиндрических низкочастотных соединителей ШР. Изделие предназначено для надежного электрического соединения в радиоэлектронной и радиотехнической аппаратуре. Вилка применяется в цепях постоянного и переменного тока с частотой до 3 МГц и выполняет роль соединителя общего назначения. Артикул товара — 11892, категория — ШР55. Год выпуска (по данным VirtueMart) — 2015.

Подтверждённые технические особенности

Соединитель имеет 6 контактов. Из них 3 контакта диаметром 2,5 мм рассчитаны на рабочий ток до 25–35 А при сопротивлении до 1 мОм. Ещё 3 контакта диаметром 9 мм обеспечивают рабочий ток до 200 А при сопротивлении 0,15 мОм. Максимальное напряжение составляет 850 В.

Сопротивление изоляции — не менее 5000 МОм. Покрытие контактов — серебро. Метод монтажа — пайка, сочленение — резьбовое. Количество циклов соединений-расчленений — 500, наработка — минимум 1000 часов.

Условия эксплуатации:

рабочие температуры от минус 60°C до плюс 60°C с учётом перегрева контактов до плюс 110°C;
пониженное давление 1,3 умноженное на 10 в степени минус 4 Па;
вибрация в диапазоне 1–5000 Гц с ускорением до 300 м/с²;
одиночные удары до 5000 м/с² и многократные удары до 350 м/с²;
климатическое исполнение УХЛ, подходит для внутреннего и наружного применения с защитой от пыли и воды;
срок хранения — не менее 15 лет.

Расшифровка обозначения

Маркировка ШР55П6ЭШ6-К читается следующим образом. ШР — штыревой разъем. 55 — условный размер корпуса. П — приборная вилка без патрубка. 6 — число контактов. ЭШ6 — исполнение без гайки патрубка для экранированного кабеля, а также конкретное сочетание контактов. К — возможное дополнение, вариант исполнения.

Применение

Благодаря высокой вибростойкости и герметичности вилка ШР55П6ЭШ6-К часто применяется в военной, авиационной и промышленной технике. Габаритные размеры составляют примерно 64 на 64 на 42–68 мм. Изделие подходит для эксплуатации в составе ответственных узлов, где требуется стабильное соединение при значительных механических нагрузках и в широком диапазоне температур.
