Назначение и область применения

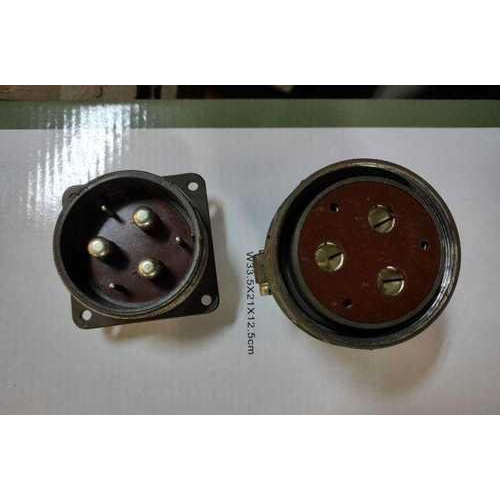

ШР55П6ЭШ6, артикул 11883, категория ШР55, представляет собой блочную вилку, то есть приборную часть цилиндрического низкочастотного штыревого разъёма серии ШР. Изделие предназначено для соединения электрических цепей в различных приборах, электро- и радиотехнической аппаратуре, включая промышленную и военную технику. В каталоге отмечается, что такой разъём применяется благодаря надёжности и виброустойчивости.

Вилка относится к приборному исполнению и используется как часть разъёмного соединения. Она рассчитана на работу в цепях постоянного и переменного тока частотой до 3 МГц при амплитудном напряжении до 850 В.

Расшифровка обозначения и конструктивные особенности

Обозначение ШР55П6ЭШ6 содержит сведения о типе и исполнении изделия:

• ШР — штыревой разъём;
• 55 — условный размер корпуса;
• П — приборная вилка без патрубка;
• 6 — количество контактов: 3 контакта диаметром 2,5 мм и 3 контакта диаметром 9 мм;
• ЭШ6 — исполнение для экранированного кабеля с определённым сочетанием контактов.

Соединитель негерметичный. Монтаж выполняется пайкой. Покрытие контактов — серебро или никель. Сечение провода составляет до 3 мм² для контактов диаметром 2,5 мм и до 50 мм² для контактов диаметром 9 мм. Габариты вилки — 64×64×42 мм. Климатическое исполнение — УХЛ, то есть для умеренного и холодного климата.

Электрические и эксплуатационные характеристики

Основные параметры изделия подтверждаются данными каталога:

• ток на контакт диаметром 2,5 мм — 25–35 А;
• ток на контакт диаметром 9 мм — 200 А;
• общая токовая нагрузка — до 675 А;
• сопротивление контакта — не более 1 мОм для диаметра 2,5 мм и не более 0,15 мОм для диаметра 9 мм;
• сопротивление изоляции — не менее 5000 МОм;
• количество сочленений-расчленений — 500;
• наработка — не менее 1000 часов;
• срок хранения — 15 лет.

Условия применения

Вилка устойчива к вибрациям в диапазоне 1–5000 Гц с ускорением до 300 м/с², к ударам с ускорением до 5000 м/с² и к пониженному давлению 1,3×10⁻⁴ Па. Эти свойства определяют применение изделия в аппаратуре, где предъявляются повышенные требования к механической стойкости соединения.

При использовании необходимо учитывать, что соединитель негерметичный, а монтаж выполняется пайкой. Исполнение ЭШ6 предусмотрено для экранированного кабеля. Для правильного подбора ответной части и кабеля следует ориентироваться на количество и диаметры контактов, а также на указанные токовые и климатические параметры.
