Назначение и конструктивное исполнение

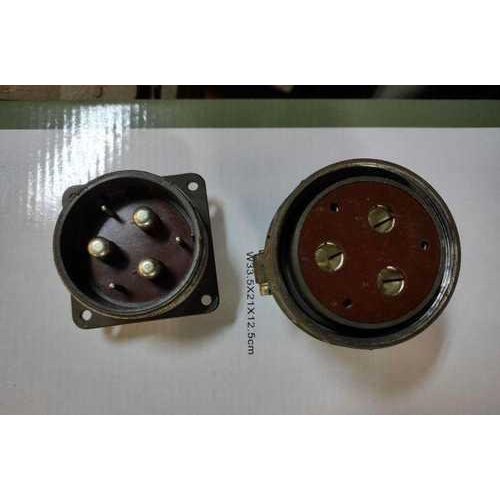

ШР55П6ЭШ6 — блочная вилка (приборная часть) цилиндрического низкочастотного штыревого разъёма серии ШР. Изделие предназначено для соединения электрических цепей в различных устройствах и выполнено в виде приборной части с резьбовым соединением и одношпоночной поляризацией.

Обозначение расшифровывается так: ШР — штыревой разъём; 55 — типоразмер корпуса; П — блочная вилка без патрубка; 6 — количество контактов; ЭШ6 — исполнение для экранированного кабеля без гайки патрубка с конкретным сочетанием контактов. Условный размер корпуса составляет 55 мм.

Электрические и контактные параметры

Вилка содержит 6 контактов: обычно 3 контакта диаметром 2,5 мм и 3 контакта диаметром 9 мм. Для контактов диаметром 2,5 мм допускается ток до 35 А, для контактов диаметром 9 мм — до 200 А. Максимальная общая нагрузка — до 675 А. Рабочее напряжение — до 850 В амплитудного значения.

• Сопротивление контакта диаметром 2,5 мм — не более 1 мОм.
• Сопротивление контакта диаметром 9 мм — не более 0,15 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Монтаж — пайка.
• Покрытие контактов — серебро или никель.
• Диапазон частот — до 3 МГц.

Условия эксплуатации и надёжность

Климатическое исполнение — УХЛ, то есть для умеренного и холодного климата. Ресурс изделия составляет 500 сочленений-расчленений, наработка — не менее 1000 часов. Рабочая температура — до +60 °С.

Вилка устойчива к вибрации в диапазоне 1–5000 Гц при ускорении до 300 м/с², к одиночным ударам с ускорением до 5000 м/с², к линейным нагрузкам до 2000 м/с² и к пониженному давлению 1,3 × 10⁻⁴ Па.

Применение и справочные сведения

Соединитель применяется в радиоэлектронной, военной, авиационной и промышленной технике СССР и РФ для внутренних и наружных соединений с защитой от пыли и влаги. Габаритные размеры — около 64 на 64 на 42 мм. Срок хранения — до 15 лет.

Артикул изделия — 11882, категория — ШР55. Производитель в данных карточки не указан. Год, указанный в характеристиках, — 2019.
