Назначение

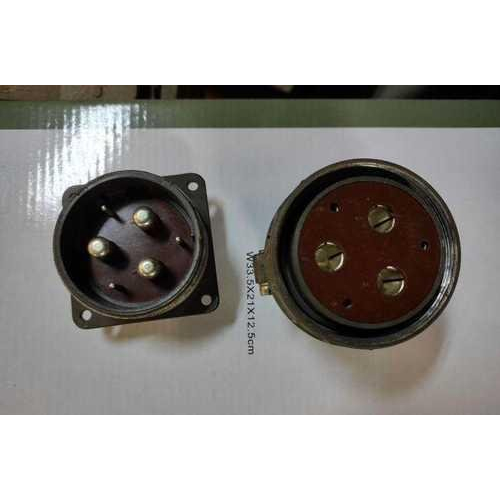

ШР55П6ЭШ6 — блочная вилка, то есть приборная часть цилиндрического низкочастотного штыревого разъёма серии ШР. Изделие предназначено для соединения электрических цепей в различных устройствах и устанавливается непосредственно в блоке, приборе или аппарате. Вилка обеспечивает работу в цепях постоянного и переменного тока при частоте до 3 МГц и амплитудном напряжении до 850 В.

Конструкция относится к негерметичным разъёмам с металлическим корпусом из алюминиевого сплава. Фиксация ответной части выполняется резьбовым соединением, а правильное взаимное положение частей обеспечивает одношпоночная поляризация. Монтаж проводов выполняется пайкой.

Расшифровка обозначения

Обозначение ШР55П6ЭШ6 содержит сведения о типе, типоразмере и исполнении разъёма:

• ШР — штыревой разъём.
• 55 — условный типоразмер корпуса.
• П — вилка без патрубка, блочная или приборная часть.
• 6 — количество контактов: 3 контакта диаметром 2,5 мм и 3 контакта диаметром 9 мм.
• ЭШ6 — исполнение для экранированного кабеля с определённым сочетанием контактов и климатическим исполнением УХЛ.

Таким образом, ШР55П6ЭШ6 сочетает функции приборной вилки и части разъёмного соединения для экранированного кабеля. Климатическое исполнение УХЛ указано в составе обозначения и подтверждено описанием изделия.

Технические характеристики

Основные электрические и механические параметры вилки:

• Число контактов — 6: три диаметром 2,5 мм и три диаметром 9 мм.
• Ток на контакт диаметром 2,5 мм — 25–35 А.
• Ток на контакт диаметром 9 мм — 200 А.
• Суммарная токовая нагрузка — до 675 А.
• Сопротивление контакта диаметром 2,5 мм — не более 1 мОм.
• Сопротивление контакта диаметром 9 мм — не более 0,15 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Сечение провода для контактов диаметром 2,5 мм — до 3 кв. мм.
• Сечение провода для контактов диаметром 9 мм — до 50 кв. мм.
• Покрытие контактов — серебро или никель.
• Монтаж — пайка.
• Габариты — 64 на 64 на 42 мм.
• Число сочленений — 500.
• Наработка — не менее 1000 ч.

В характеристиках товара указан год: 2019.

Условия эксплуатации

Вилка рассчитана на вибрационные нагрузки в диапазоне 1–5000 Гц с ускорением до 300 м/с² и выдерживает одиночные удары с ускорением до 5000 м/с². Изделие имеет климатическое исполнение УХЛ и является негерметичным. Указанные параметры подтверждают возможность применения в составе аппаратуры, работающей в соответствующих условиях.

Применение

ШР55П6ЭШ6 применяется в военной, авиационной, промышленной технике, радиоэлектронной аппаратуре и контрольно-измерительных приборах СССР и РФ. Вилка используется там, где требуется компактное разъёмное соединение электрических цепей с металлическим корпусом, резьбовой фиксацией и защитой от неправильного сочленения.

Наличие контактов двух диаметров позволяет подключать цепи с разной токовой нагрузкой: контакты диаметром 2,5 мм предназначены для проводов сечением до 3 кв. мм, а контакты диаметром 9 мм — для проводов сечением до 50 кв. мм. Серебряное или никелевое покрытие контактов и пайка при монтаже обеспечивают надёжное электрическое соединение в составе ответных частей разъёма серии ШР.
