Назначение соединителя ШР55П6ЭШ6

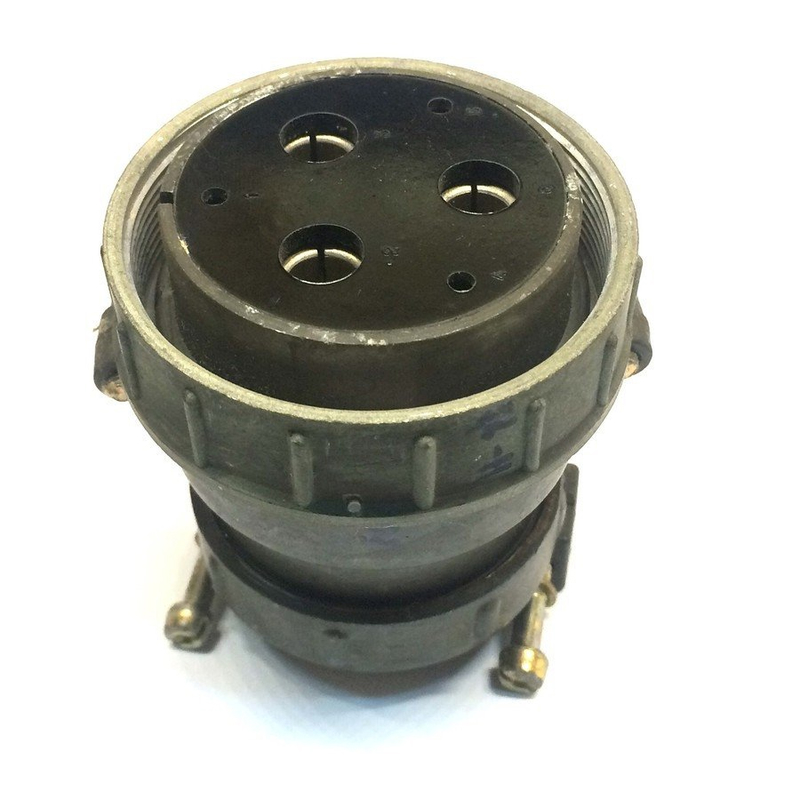

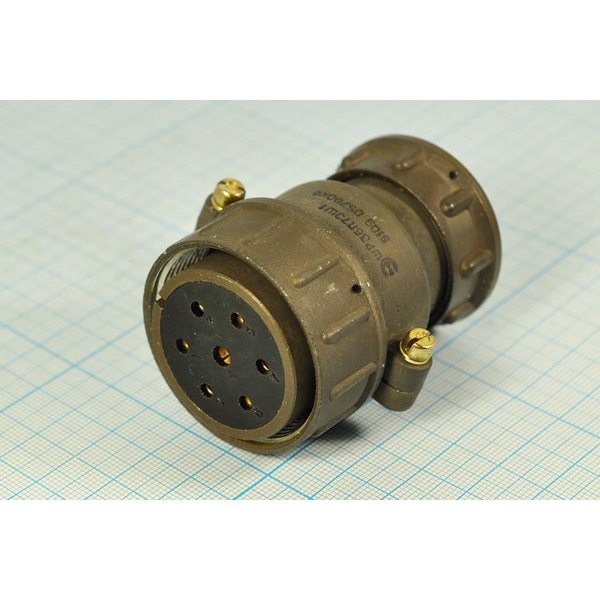

ШР55П6ЭШ6 — это кабельная розетка типа ШР, предназначенная для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется для коммутации цепей постоянного и переменного тока в составе электро- и радиоаппаратуры, где требуется надёжный разъёмный контакт и устойчивость к внешним воздействиям.

Розетка рассчитана на работу с экранированным кабелем и оснащена прямым патрубком. Такое исполнение позволяет использовать её как во внутренних, так и в наружных условиях — при условии защиты от пыли и влаги. Климатическое исполнение изделия — УХЛ.

Расшифровка обозначения

Маркировка соединителя несёт полную информацию о его конструкции и электрических параметрах. Разобрать её можно по следующему списку:

• ШР — тип соединителя;
• 55 — условный размер корпуса;
• П — исполнение с прямым патрубком;
• 6 — количество контактов;
• Э — предназначен для экранированного кабеля;
• Ш — розетка;
• 6 — сочетание контактов с диаметрами 2,5 мм и 9 мм.

Подтверждённые технические характеристики

Электрические параметры

Соединитель выдерживает рабочий ток до 25 А на контактах диаметром 2,5 мм и до 200 А на контактах диаметром 9 мм. Максимальное напряжение постоянного тока составляет 850 В. Сопротивление контактов — не более 1 мОм для контактов 2,5 мм и не более 0,15 мОм для контактов 9 мм. Сопротивление изоляции — не менее 5000 МОм. Покрытие контактов — серебро.

Ресурс и условия эксплуатации

Количество циклов сочленения-расчленения достигает 500. Изделие сохраняет работоспособность при температурах от минус 60 до плюс 60 градусов Цельсия и на частоте до 3 МГц. Ударопрочность составляет до 5000 метров на секунду в квадрате при одиночном ударе и 350 метров на секунду в квадрате при многократном; ускорение линейной нагрузки — 2000 метров на секунду в квадрате.

Конструктивные особенности и монтаж

Сочленение розетки резьбовое, с одношпоночной поляризацией, что исключает неправильное подключение и обеспечивает стабильный контакт при вибрациях. Монтаж выполняется пайкой. Конструкция рассчитана на работу в цепях постоянного и переменного тока в электро- и радиоаппаратуре.

Благодаря прямому патрубку изделие удобно для подключения экранированного кабеля, а исполнение УХЛ и возможность применения в наружных условиях при защите от пыли и влаги расширяют область его использования за пределы закрытых помещений.

Применение

Розетка ШР55П6ЭШ6 востребована в радиоэлектронной и радиотехнической аппаратуре, где необходимо соединять силовые и сигнальные цепи с высокими токами и напряжением до 850 В постоянного тока. Комбинация контактов разных диаметров позволяет одновременно коммутировать как силовые, так и вспомогательные цепи в одном соединителе.

Артикул изделия — 51868, категория — ШР55, производитель — Коннектор.
