Назначение соединителя ШР55П6ЭШ6

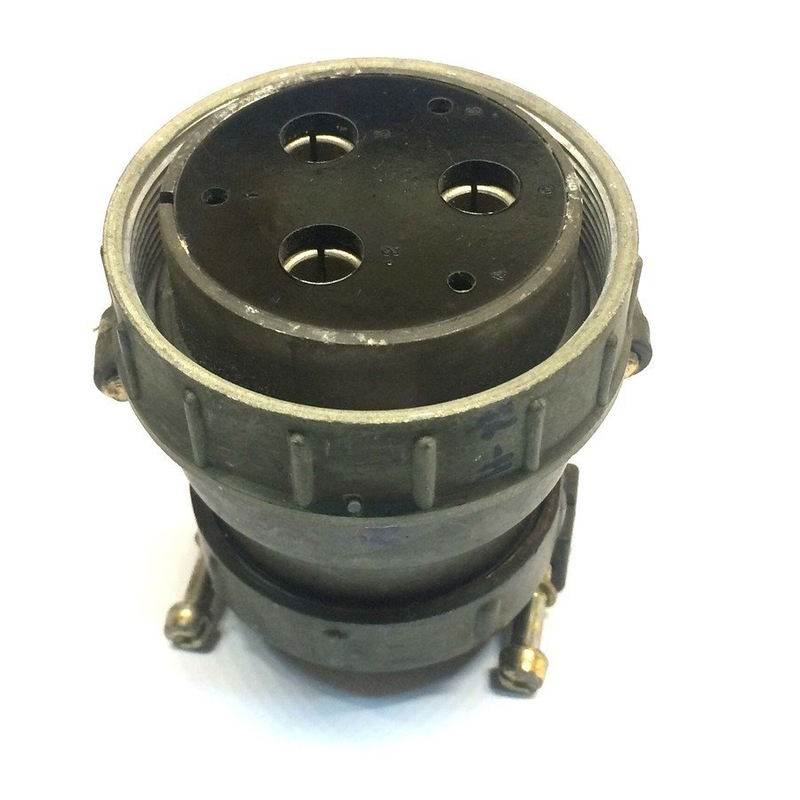

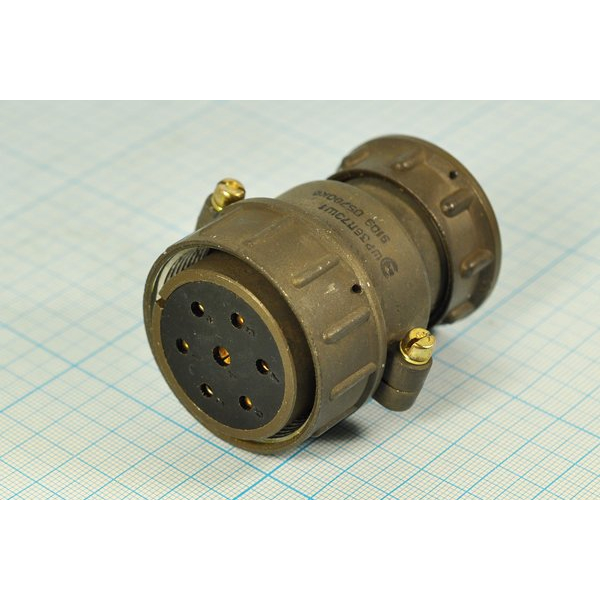

ШР55П6ЭШ6 — это кабельная розетка цилиндрического низкочастотного соединителя серии ШР, предназначенная для экранированного кабеля с прямым патрубком. Изделие применяется для соединения и разъединения электрических цепей, проводов, кабелей, узлов и блоков в радиоэлектронной и радиотехнической аппаратуре.

Розетка рассчитана на работу в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Такое сочетание параметров делает её пригодной для силовых и сигнальных линий внутри приборов, стоек и блоков, где требуется надёжная коммутация при повышенных токах.

Расшифровка обозначения и конструктивные особенности

Маркировка ШР55П6ЭШ6 построена по стандартной схеме обозначения соединителей серии ШР и содержит полную информацию о конструкции изделия:

• ШР — тип соединителя, цилиндрический низкочастотный.
• 55 — условный диаметр корпуса, составляющий 55 мм.
• П — конструктивное исполнение с прямым патрубком для кабеля.
• 6 — количество контактов, равное 6 штукам.
• Э — исполнение для экранированного кабеля.
• Ш — розетка, то есть часть соединителя с гнёздами (female).
• 6 — сочетание контактов.

Сочленение корпусов резьбовое, с одношпоночной поляризацией. Такое решение исключает неправильное подключение, обеспечивает плотный контакт и механическую фиксацию ответных частей при вибрации и ударных нагрузках.

Подтверждённые технические характеристики

Соединитель рассчитан на рабочий ток до 25 А на контакты диаметром 2,5 мм. Сопротивление изоляции составляет не менее 5000 МОм в нормальных условиях. Ресурс по количеству сочленений-расчленений — до 500 циклов.

Изделие выдерживает ускорения до 2000 м/с² при линейной нагрузке. Покрытие контактов — серебро, что снижает переходное сопротивление и повышает стабильность коммутации. Соединитель соответствует ТУ ГЕ0.364.108ТУ.

Условия эксплуатации и применение

Розетка выполнена в климатическом исполнении УХЛ и подходит как для внутреннего, так и для наружного применения при условии защиты от пыли и влаги. Такой диапазон условий эксплуатации позволяет использовать её в аппаратуре, работающей в умеренном и холодном климате, в том числе вне отапливаемых помещений.

Основные области применения:

1. Радиоэлектронная и радиотехническая аппаратура.
2. Соединение и разъединение электрических цепей постоянного и переменного тока.
3. Коммутация проводов и экранированных кабелей.
4. Подключение узлов и блоков, требующих быстрой и надёжной стыковки.

Благодаря экранированному исполнению и серебряному покрытию контактов ШР55П6ЭШ6 обеспечивает стабильную передачу сигнала и питания в составе ответственных электротехнических и радиотехнических сборок.
