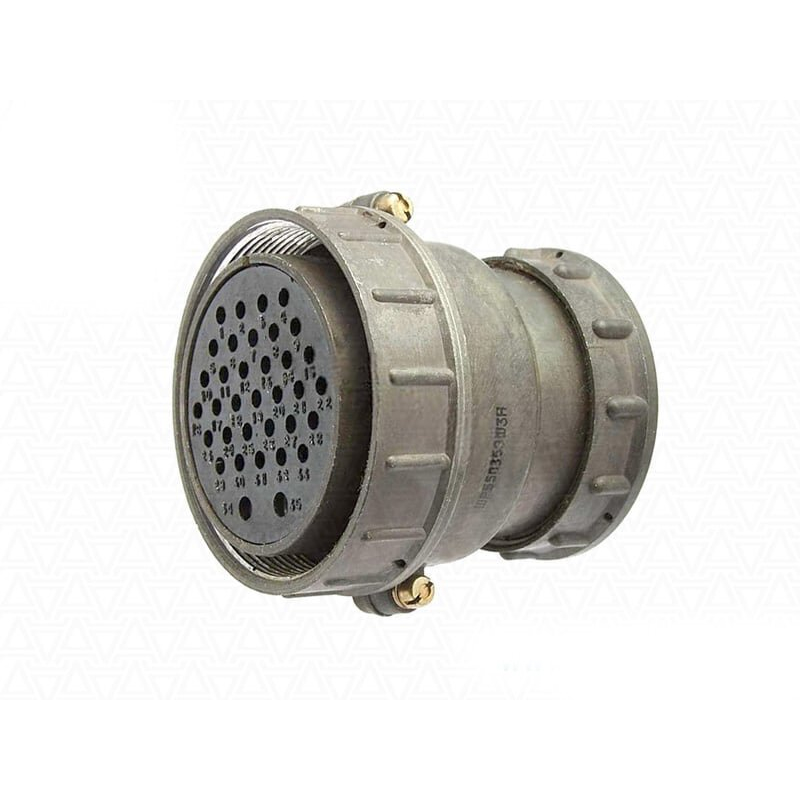

ШР55П6ЭШ6 — это кабельная розетка из серии низкочастотных цилиндрических разъёмов ШР, предназначенная для соединения цепей питания, управления и сигналов в электрорадиоаппаратуре.

Розетка ШР55П6ЭШ6 используется в электрических цепях постоянного и переменного тока с частотой до 3 МГц при максимальном рабочем напряжении до 850 В (амплитудное значение). Эти соединители применяют в радиоэлектронной и радиотехнической аппаратуре, приборах, контрольно‑измерительных устройствах и системах, где требуется надёжный контакт и стойкость к внешним воздействиям.

• ШР — тип цилиндрического штыревого разъёма.

• 55 — условный размер корпуса.

• П — кабельная часть с прямым патрубком.

• 6 — общее количество контактов.

• Э — предназначена для экранированного кабеля.

• Ш6 — обозначение сочетания контактов и климатического/конструктивного исполнения.

Розетка рассчитана на сочетание шести контактов: обычно три с диаметром 2,5 мм и три с диаметром 9,0 мм.

• Контакты покрыты серебром, что обеспечивает низкое переходное сопротивление и хорошую помехозащищённость.

• Сопротивление контактов: не более примерно 1 мОм для диаметра 2,5 мм и не более 0,15 мОм для диаметра 9,0 мм.

• Сопротивление изоляции в нормальных климатических условиях не менее 5000 МОм.

• Соединение осуществляется резьбовым соединением с одношпоночной поляризацией корпусов, что исключает нештатное включение.

• Количество допустимых сочленений–расчленений — около 500 циклов.

• Минимальная наработка — порядка 1000 часов.

• Диапазон рабочих температур окружающей среды, как правило, от минус 60 до плюс 60 °C, при этом срок сохраняемости изделий не менее 15 лет.

Розетка ШР55П6ЭШ6 предназначена для монтажа с экранированным кабелем через прямой патрубок, экранирующая оплетка или экран кабеля подключаются к корпусу разъёма. Хвостовики контактов рассчитаны на подсоединение проводов сечением, соответствующим диаметрам выводов 2,5 и 9 мм, метод монтажа — обычно пайка.
